Wie kann ein CNC-gefrästes Aluminiumgehäuse mit Nuten und Ausschnitten die Präzision, Passform und Produktleistung verbessern?

Wenn Geräte eine genaue Positionierung der Komponenten, individuelle Montagefunktionen und ein zuverlässiges Strukturdesign erfordern, aCNC-gefrästes Aluminiumgehäuse mit Rillen und Aussparungenbietet eine praktische Fertigungslösung.BoyuanHardware fertigt kundenspezifische Aluminiumgehäuse nach Kundenzeichnungen und Strukturanforderungen und verwendet dabei 3-Achsen-CNC-Fräsen, um zugängliche Nuten, vertiefte Bereiche, abgestufte Flächen, Löcher und Ausschnitte für elektronische Geräte und Industriebaugruppen herzustellen.

Ein CNC-gefrästes Aluminiumgehäuse ist mehr als eine Schutzhülle. Seine Rillen, Schlitze, Aussparungen und präzise positionierten Öffnungen können dazu beitragen, interne Komponenten unterzubringen, die Montage zu unterstützen und die Integration mit umgebenden Strukturen zu verbessern. In diesem Artikel werden die wichtigsten Bearbeitungsmerkmale, Materialaspekte, Designanforderungen, Herstellungsverfahren und Qualitätsprüfungen erläutert, die Käufer vor der Bestellung eines kundenspezifischen Aluminiumgehäuses prüfen sollten. Außerdem wird dargelegt, wie die Zeichnungsprüfung Herstellern dabei hilft, Machbarkeit, Kosten und Produktionseffizienz einzuschätzen.

Inhaltsverzeichnis

1. Was ist ein CNC-gefrästes Aluminiumgehäuse mit Rillen und Ausschnitten?
2. Welche Bearbeitungsmerkmale sind am wichtigsten?
3. Was sind die Hauptvorteile?
4. Wie sollten Sie das Aluminiummaterial auswählen?
5. Wie wird ein individuelles Aluminiumgehäuse hergestellt?
6. Welche Designdetails sollten Käufer angeben?
7. Wo werden diese Gehäuse häufig verwendet?
8. Wie schneidet die CNC-Bearbeitung im Vergleich zu anderen Methoden ab?
9. Wie können Sie die Fertigungsqualität bewerten?
10. Häufig gestellte Fragen
11. Wie können Sie Ihr individuelles Wohnprojekt starten?

1. Was ist ein CNC-gefrästes Aluminiumgehäuse mit Rillen und Ausschnitten?

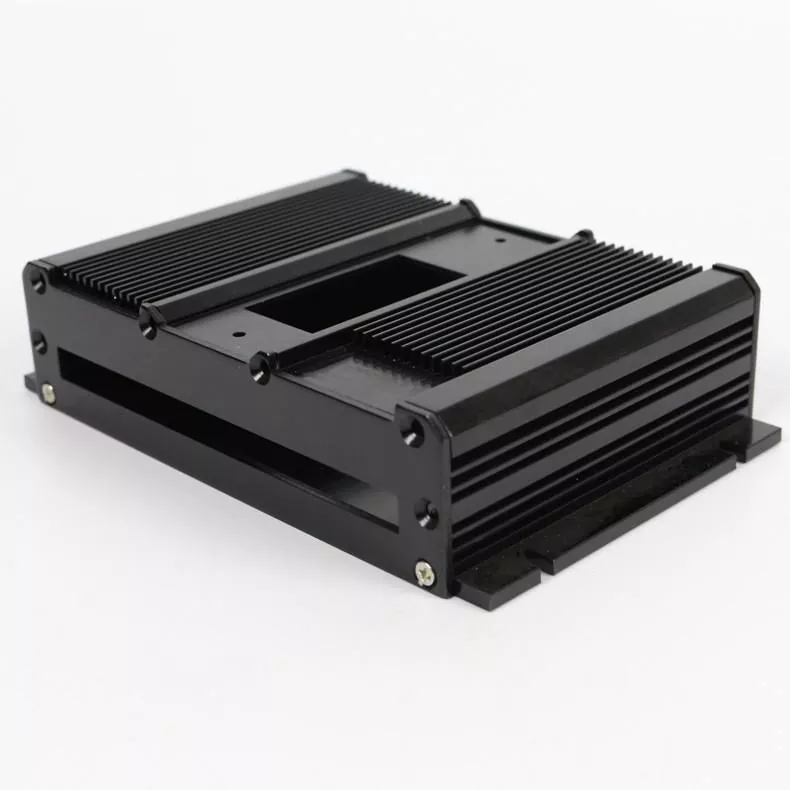

Ein CNC-gefrästes Aluminiumgehäuse mit Rillen und Ausschnitten ist eine kundenspezifische Aluminiumkomponente, die durch computergesteuerte Bearbeitung hergestellt wird. Basierend auf einem CAD-Modell oder einer Konstruktionszeichnung entfernen Schneidwerkzeuge Material von einem Aluminiumwerkstück, um das erforderliche Außenprofil, innere Aussparungen, Schlitze, Befestigungslöcher und andere funktionale Merkmale zu erzeugen.

Im Gegensatz zu einem einfachen rechteckigen Gehäuse können bei diesem Gehäuse mehrere Geometrien in einem Bauteil vereint werden. Eine Nut kann ein passendes Teil platzieren, ein vertiefter Bereich kann Platz für eine interne Baugruppe bieten und ein Ausschnitt kann einen Stecker, ein Kabel, ein Befestigungselement oder eine andere Schnittstelle aufnehmen.

Das Produkt von Boyuan Hardware basiert auf Kundenzeichnungen und spezifizierten strukturellen Anforderungen. Sein 3-Achsen-CNC-Fräsprozess unterstützt eine Reihe von Funktionen, wenn deren Geometrie, Werkstückausrichtung und Werkzeugzugänglichkeit für den gewählten Aufbau geeignet sind.

Für Käufer ist die wesentliche Überlegung, ob jedes bearbeitete Merkmal einem definierten mechanischen Zweck oder Montagezweck dient. Eine gute Geometrie verbessert die Integration, ohne dass die Herstellung unnötig kompliziert wird.

2. Welche Bearbeitungsmerkmale sind am wichtigsten?

Die Wirksamkeit eines maßgeschneiderten Aluminiumgehäuses hängt davon ab, wie gut seine einzelnen Merkmale das gesamte Produktdesign unterstützen. Jedes Feature sollte durch seine Abmessungen, Position und Beziehung zu benachbarten Komponenten definiert werden.

Rillen und Schlitze

Nuten und Schlitze können dabei helfen, Komponenten zu lokalisieren, zusammenpassende Teile zu führen, Freiraum zu schaffen oder designspezifische Schnittstellen unterzubringen. Ihre Breite, Tiefe, Länge und Position sollten klar angegeben werden, um die beabsichtigte Passform sicherzustellen.

Ausgesparte Bereiche und Taschen

Aussparungen schaffen innerhalb eines Gehäuses Platz für interne Komponenten oder Strukturmerkmale. Ihre Abmessungen müssen Komponentenumhüllungen, Wandstärke, Werkzeugzugang und das verbleibende Material berücksichtigen, das zur Aufrechterhaltung der Steifigkeit erforderlich ist.

Abgestufte Oberflächen

Durch unterschiedliche Oberflächenhöhen können Montageebenen, Ausrichtungsreferenzen oder Abstände zwischen benachbarten Teilen festgelegt werden. Diese Flächen sollten anhand geeigneter Referenzdaten bemaßt werden, damit ihre Beziehungen während der Montage konsistent bleiben.

Kundenspezifische Löcher und Ausschnitte

Löcher und Ausschnitte können Befestigungselemente, Anschlüsse, Kabel und andere Schnittstellen aufnehmen. Ihre Größe, Lage und Form sollten mit den entsprechenden Gegenstücken übereinstimmen. Auch Gewindelöcher erfordern klar definierte Gewindespezifikationen und Eingriffstiefen.

• Geben Sie die Breite, Tiefe und Position der Nut an.
• Identifizieren Sie kritische Montageflächen und Referenzdaten.
• Definieren Sie Lochdurchmesser, Abstände und Gewindedetails.
• Stellen Sie sicher, dass in den inneren Aussparungen ausreichend Strukturmaterial verbleibt.
• Identifizieren Sie kosmetische Oberflächen und funktionale Schnittstellen getrennt.

3. Was sind die Hauptvorteile?

Durch die kundenspezifische CNC-Bearbeitung können Designer mehrere funktionale Details in ein Gehäuse integrieren, anstatt sich auf ein Basisprofil zu verlassen, das umfangreiche sekundäre Modifikationen erfordert.

Präzisere Komponentenintegration

Wenn in der Konstruktionszeichnung kritische Abmessungen festgelegt sind, können bearbeitete Elemente so positioniert werden, dass sie zur beabsichtigten Baugruppe passen. Dies hilft, vermeidbare Montageprobleme zu reduzieren und eine wiederholbare Installation zu unterstützen.

Größere Designflexibilität

Nuten, Taschen, Stufenflächen und individuelle Ausschnitte können an eine spezifische Produktkonfiguration angepasst werden. Diese Flexibilität ist nützlich für Spezialgeräte, Prototypen und Projekte mit sich ändernden mechanischen Anforderungen.

Leichter Strukturentwurf

Aluminium bietet eine nützliche Kombination aus relativ geringer Dichte, Bearbeitbarkeit und struktureller Leistung. Durch richtig gestaltete Aussparungen kann unnötiges Material entfernt werden, während die für die beabsichtigte Anwendung erforderliche Festigkeit erhalten bleibt.

Funktionale und visuelle Konsistenz

Durch die kontrollierte Bearbeitung können definierte Kanten, einheitliche Feature-Layouts und eine konsistente Oberflächengeometrie erzeugt werden. Eine entsprechende Veredelung kann das Erscheinungsbild und die Umweltanforderungen des Endprodukts weiter unterstützen.

Diese Vorteile hängen von der Legierung, der Teilegeometrie, den Toleranzen, dem Bearbeitungsaufbau und der Prüfmethode ab. Die Leistung sollte daher anhand der tatsächlichen Anwendung bewertet werden und nicht allein vom Herstellungsprozess abgeleitet werden.

4. Wie sollten Sie das Aluminiummaterial auswählen?

Die Materialauswahl beeinflusst die Bearbeitbarkeit, die mechanischen Eigenschaften, das Korrosionsverhalten, die Oberflächenveredelung und die Gesamtkosten. Die geeignete Qualität hängt von den Belastungsbedingungen des Gehäuses, der Betriebsumgebung und den Funktionsanforderungen ab.

Aufgrund ihrer ausgewogenen Bearbeitbarkeit und mechanischen Eigenschaften werden häufig gängige technische Legierungen wie 6061 für bearbeitete Gehäuse in Betracht gezogen. Allerdings sollten die spezifische Legierung und der Härtegrad vom Hersteller bestätigt und nicht für jedes Projekt angenommen werden.

Für zusätzliche Hintergrundinformationen können Käufer die Website zur Aluminiumherstellung von Boyuan und die Produktdetails zu CNC-gefrästen Gehäusen einsehen.

5. Wie wird ein individuelles Aluminiumgehäuse hergestellt?

Ein zuverlässiger Fertigungsablauf beginnt mit der Entwurfsprüfung und setzt sich durch die Bearbeitung, Endbearbeitung und Maßüberprüfung fort. Der genaue Ablauf hängt von der Teilegeometrie und den vereinbarten Spezifikationen ab.

1. Zeichnungs- und Modellbesprechung:Der Hersteller prüft das CAD-Modell, Abmessungen, Toleranzen, kritische Oberflächen und die vorgesehene Montage.
2. Materialbestätigung:Die erforderliche Aluminiumlegierung und Materialbeschaffenheit werden vor der Produktion vereinbart.
3. Werkstückvorbereitung:Das Material wird ausgewählt und in einer Vorrichtung befestigt, die für die geplanten Bearbeitungsvorgänge geeignet ist.
4. CNC-Fräsen:Zugängliche Nuten, Aussparungen, Profile, Stufen und Ausschnitte werden nach der freigegebenen Konstruktion bearbeitet.
5. Zusätzliche Operationen:Bohren, Gewindeschneiden, Entgraten oder andere spezifizierte Vorgänge werden bei Bedarf durchgeführt.
6. Oberflächenveredelung:Jede vereinbarte Behandlung wird unter Berücksichtigung von Dimensionseffekten und funktionellen Oberflächen durchgeführt.
7. Inspektion:Kritische Abmessungen, Merkmalspositionen, Gewinde und Oberflächenbedingungen werden anhand der Zeichnung überprüft.

Bei der 3-Achs-Bearbeitung sind Werkzeugzugang und Werkstückausrichtung besonders wichtig. Einige komplexe Funktionen erfordern möglicherweise eine Neupositionierung des Teils oder eine Änderung der Einrichtung. Die Überprüfung dieser Anforderungen vor der Produktion hilft dabei, mögliche Designanpassungen zu erkennen und unnötige Bearbeitungsschritte zu vermeiden.

6. Welche Designdetails sollten Käufer angeben?

Eine vollständige Zeichnung hilft dem Hersteller zu verstehen, was produziert werden muss und welche Abmessungen am wichtigsten sind. Unklare Anforderungen können zu zusätzlicher Klarstellung, vermeidbarer Nacharbeit oder Verzögerungen führen.

Bevor Sie ein Angebot anfordern, bereiten Sie die folgenden Informationen vor:

• 3D-CAD-Modell:Geben Sie eine geeignete Datei an, z. B. STEP, sofern verfügbar.
• Bemaßte technische Zeichnung:Beziehen Sie Gesamtabmessungen, Feature-Positionen, Toleranzen und Bezugsreferenzen ein.
• Spezifikationen für Nut und Aussparung:Definieren Sie Breiten, Tiefen, Längen und ihre beabsichtigten Funktionen.
• Loch- und Gewindedetails:Identifizieren Sie Durchmesser, Gewindestandards, Tiefen und Positionsanforderungen.
• Materialbedarf:Geben Sie die bevorzugte Legierung an oder bitten Sie den Hersteller, eine geeignete Option zu empfehlen.
• Oberflächenbehandlung:Geben Sie die erforderliche Oberfläche, das Erscheinungsbild und alle Oberflächen an, die unbehandelt bleiben müssen.
• Bestellmenge:Stellen Sie ggf. Prototypen, Muster und voraussichtliche Produktionsmengen bereit.
• Inspektionserwartungen:Identifizieren Sie funktionskritische Abmessungen und alle erforderlichen Inspektionsdokumente.

Es ist auch wichtig, unnötig enge Toleranzen für jedes Maß zu vermeiden. Die Konzentration strengerer Anforderungen auf kritische Schnittstellen, Passflächen und Lokalisierungsmerkmale kann dazu beitragen, die funktionale Leistung und die Herstellungskosten in Einklang zu bringen.

7. Wo werden diese Gehäuse häufig verwendet?

Ein CNC-gefrästes Aluminiumgehäuse mit Nuten und Ausschnitten kann eine Vielzahl von Anwendungen unterstützen, bei denen individuelle Geometrie und Komponentenintegration wichtig sind.

• Elektronische Geräte:Gehäuse und Strukturbauteile mit definierten Öffnungen, Befestigungspunkten oder Innenabständen.
• Industriemaschinen:Benutzerdefinierte Komponenten, die mechanische Baugruppen verbinden, positionieren oder unterstützen.
• Montagesysteme:Teile mit Schlitzen, abgestuften Oberflächen und Positionierungsmerkmalen.
• Instrumentierung:Gehäuse, die spezifische Komponentenschnittstellen und sorgfältig positionierte Öffnungen erfordern.
• Spezialausrüstung:Kleinvolumige oder anwendungsspezifische Teile, die nicht in die Standardgehäuseabmessungen passen.

Die Eignung eines Gehäuses hängt von der gesamten Konstruktion ab, einschließlich struktureller Belastungen, thermischer Bedingungen, Dichtungsanforderungen und Umwelteinflüssen. Wenn elektrische Abschirmung, Schutz vor eindringendem Wasser oder Wärmeableitung erforderlich sind, müssen diese Funktionen separat entworfen und überprüft werden.

8. Wie schneidet die CNC-Bearbeitung im Vergleich zu anderen Methoden ab?

Die CNC-Bearbeitung ist besonders nützlich, wenn für eine Komponente individuelle Merkmale, eine zeichnungsbasierte Maßkontrolle oder Designflexibilität erforderlich sind. Andere Herstellungsverfahren können für andere Produktionsbedingungen wirtschaftlicher sein.

Der beste Prozess hängt vom Jahresvolumen, der Geometrie, den Toleranzen, dem Werkzeugbudget und den Lieferanforderungen ab. Bei kundenspezifischen Gehäusen mit mehreren bearbeiteten Merkmalen kann eine Zeichnungsprüfung dabei helfen, festzustellen, ob eine CNC-Bearbeitung oder eine Kombination von Prozessen besser geeignet ist.

9. Wie können Sie die Fertigungsqualität bewerten?

Bei der Qualitätsbeurteilung sollte der Schwerpunkt darauf liegen, ob das fertige Gehäuse seine dokumentierten Anforderungen erfüllt. Ein sauberes Erscheinungsbild ist nützlich, ersetzt jedoch nicht die Maßkontrolle oder Funktionskontrolle.

Berücksichtigen Sie bei der Bewertung eines Lieferanten die folgenden Kontrollpunkte:

• Maßkonformität:Überprüfen Sie kritische Nuttiefen, Ausschnittgrößen, Lochpositionen und Gesamtabmessungen.
• Montagekompatibilität:Überprüfen Sie ggf. den Sitz der passenden Teile, Steckverbinder, Befestigungselemente und Montageschnittstellen.
• Oberflächenzustand:Überprüfen Sie das Gerät auf Grate, Kratzer, Werkzeugspuren und andere spezifikationsrelevante Mängel.
• Garnqualität:Bestätigen Sie Gewindegröße, Tiefe und Verwendbarkeit anhand der technischen Zeichnung.
• Material und Verarbeitung:Überprüfen Sie, ob die vereinbarte Legierung und Oberflächenbehandlung geliefert wurde.
• Dokumentation:Vereinbaren Sie vorab Maßberichte, Materialaufzeichnungen oder andere für die Abnahme erforderliche Prüfdokumente.

Bei Nachbestellungen tragen klare Annahmekriterien und kontrollierte Zeichnungsüberarbeitungen dazu bei, die Konsistenz zwischen den Produktionschargen aufrechtzuerhalten. Lieferanten sollten auch über alle Änderungen am Verwendungszweck des Produkts informiert werden, die sich auf Bearbeitungs- oder Inspektionsanforderungen auswirken könnten.

10. Häufig gestellte Fragen

1. Kann Boyuan ein CNC-gefrästes Aluminiumgehäuse mit Nuten und Ausschnitten nach einer kundenspezifischen Zeichnung herstellen?

Ja. Boyuan Hardware akzeptiert kundenspezifische Gehäuseanforderungen basierend auf Kundenzeichnungen und spezifizierten strukturellen Anforderungen. Die Machbarkeit der Herstellung hängt von der Teilegeometrie, den erforderlichen Merkmalen und der verfügbaren Bearbeitungseinrichtung ab.

2. Können Nuten und Aussparungen mit 3-Achs-CNC-Fräsen hergestellt werden?

Ja, sofern die Funktionen für die Schneidwerkzeuge zugänglich und für die gewählte Konfiguration geeignet sind. Schwer zugängliche Funktionen erfordern möglicherweise eine Neupositionierung, zusätzliche Einstellungen oder Designänderungen.

3. Welche Informationen sollte ich für ein Angebot angeben?

Stellen Sie eine bemaßte Zeichnung oder ein 3D-CAD-Modell, Materialanforderungen, kritische Toleranzen, Oberflächenbeschaffenheit, Bestellmenge und etwaige spezielle Prüfanforderungen bereit. Diese Angaben helfen dem Hersteller, die Machbarkeit zu beurteilen und ein relevanteres Angebot zu erstellen.

4. Kann das Gehäuse Löcher, Schlitze und abgestufte Flächen in einem Bauteil enthalten?

Diese Merkmale können häufig in einem Design kombiniert werden. Ihre Kompatibilität hängt von der Zugänglichkeit des Werkzeugs, der Wandstärke, der Werkstückpositionierung und der gesamten Bearbeitungssequenz ab.

5. Wie reduziere ich die Kosten für ein maßgefertigtes Aluminiumgehäuse?

Verwenden Sie praktische Merkmalsabmessungen, vermeiden Sie unnötig tiefe oder schmale Taschen, standardisieren Sie Loch- und Gewindespezifikationen nach Möglichkeit und wenden Sie enge Toleranzen nur dort an, wo die Funktion dies erfordert. Eine frühzeitige Überprüfung der Zeichnung kann Möglichkeiten zur Vereinfachung der Bearbeitung erkennen.

6. Ist eine bestimmte Aluminiumlegierung für jede Gehäuseanwendung geeignet?

Nein. Die Auswahl der Legierung hängt von der Festigkeit, der Bearbeitbarkeit, der Korrosionsbelastung, den Betriebsbedingungen und den Anforderungen an die Endbearbeitung ab. Bestätigen Sie die Materialqualität vor der Produktion mit dem Hersteller.

7. Wie kann ich bestätigen, dass das fertige Teil meinen Anforderungen entspricht?

Definieren Sie messbare Abnahmekriterien in der Konstruktionszeichnung und vereinbaren Sie Prüfmethoden vor der Produktion. Kritische Abmessungen, Merkmalspositionen, Gewinde und Anschlussschnittstellen sollten besondere Aufmerksamkeit erhalten.

11. Wie können Sie Ihr individuelles Wohnprojekt starten?

Ein gut gestaltetes CNC-gefrästes Aluminiumgehäuse mit Rillen und Ausschnitten kombiniert funktionale Geometrie mit praktischer Herstellbarkeit. Durch die Definition des Zwecks jeder Nut, Aussparung, jedes Lochs und jedes Ausschnitts können Käufer die Montagekompatibilität verbessern, Qualitätserwartungen klarstellen und fundiertere Entscheidungen über die Produktionskosten treffen.

Boyuan Hardware bietet maßgeschneiderte CNC-gefräste Aluminiumgehäuselösungen basierend auf Kundenzeichnungen und strukturellen Anforderungen. Unabhängig davon, ob Sie eine neue elektronische Komponente entwickeln, eine Industriebaugruppe verfeinern oder ein spezielles Montageteil beschaffen, kann eine frühzeitige Kommunikation dabei helfen, den richtigen Fertigungsansatz zu etablieren. Überprüfen Sie die Produktspezifikationen und Anpassungsdetails, bereiten Sie Ihre Zeichnungen vor undKontaktieren Sie unsum Ihre Projektanforderungen zu besprechen und ein Angebot anzufordern.
