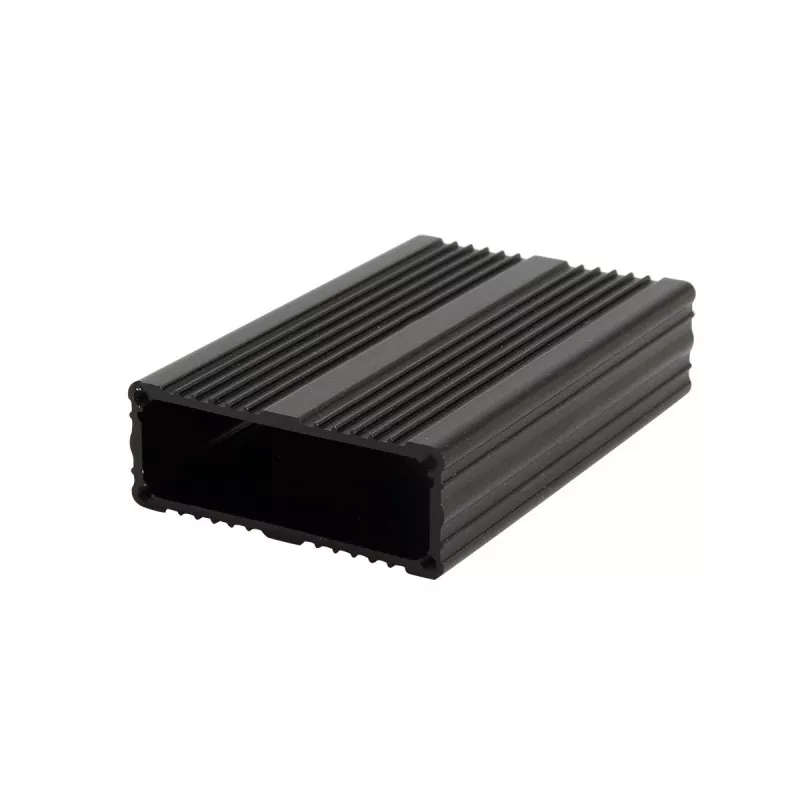

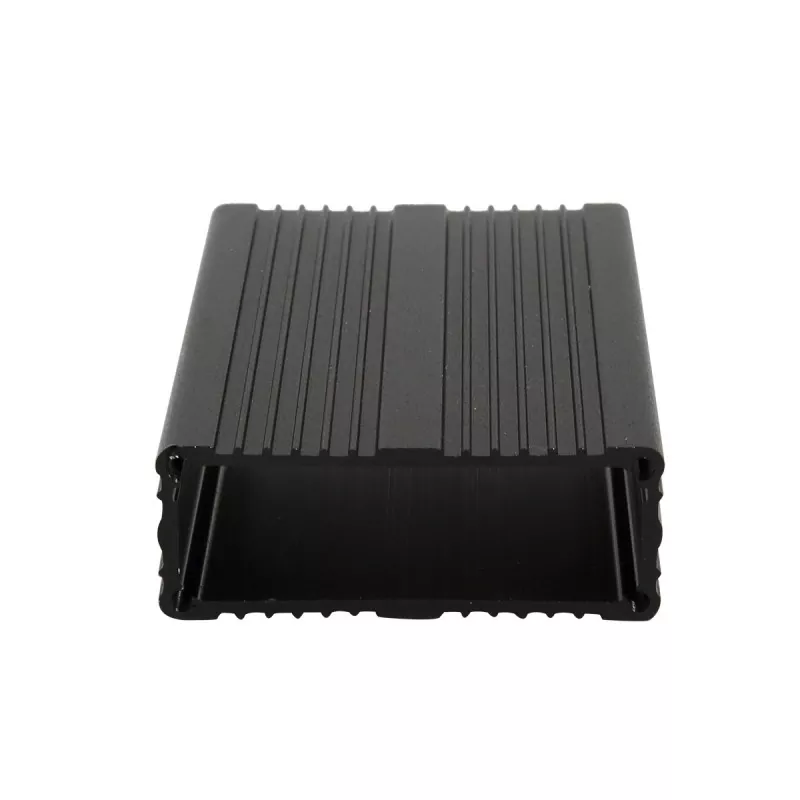

52×19 mm großes Aluminiumgehäuse für kabellose Ladegeräte

Das 52 × 19 mm große Aluminiumgehäuse von Boyuan für kabellose Ladegeräte ist ein schlankes Gehäuse für elektronische Geräte, das aus einer Aluminiumlegierungs-Strangpressstruktur mit einer Außenquerschnittsgröße von 52 mm (Breite) × 19 mm (Höhe) hergestellt wird. Die Länge kann beliebig an die tatsächlichen Geräteanforderungen angepasst werden.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Herstellung von Aluminiumgehäusen und Aluminiumgehäusen mit einer Produktionsfläche von etwa 10.000 Quadratmetern und kann kundenspezifische Aluminiumgehäusebearbeitungen gemäß Kundenzeichnungen, Mustern oder Größenanforderungen anbieten.

Produktvorteile

01 | 52 x 19 mm breit und schlankes Design

Die Querschnittsgröße von 52 mm Breite × 19 mm Höhe bietet eine ideale Verpackungslösung für ultradünne Smart-Geräte.

Die Breite von 52 mm eignet sich für standardmäßig breite PCB-Layouts und unterstützt das nebeneinander liegende Design mehrerer Schnittstellen und Funktionsmodule. Die Dicke von 19 mm hält das Gerät schlank und bietet gleichzeitig fast 50 % mehr Innenraum als die 13-mm-Spezifikation, was mehr Komponenten, höhere Teile oder bessere Wärmeableitungsstrukturen ermöglicht.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 52×19 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, Typ-C, DC-Stromschnittstellen usw.)
• Löcher für Kontrollleuchten
• Knopflöcher
• Befestigungslöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungsstrukturen
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

52×19 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Optimierte Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. In Kombination mit dem 52-mm-Breitkörperdesign und dem 19-mm-Höhenraum können kleine Kühlkörper installiert oder der interne Luftkonvektionsraum vergrößert werden. Verglichen mit der ultradünnen Spezifikation von 13 mm bietet die Höhe von 19 mm bessere Wärmeableitungsbedingungen, wodurch es besser für LED-Controller und andere Geräte mit etwas höherer Leistung geeignet ist.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Optikeffekte erzielt werden, die ultradünnen Geräten eine verfeinerte Produkttextur verleihen.

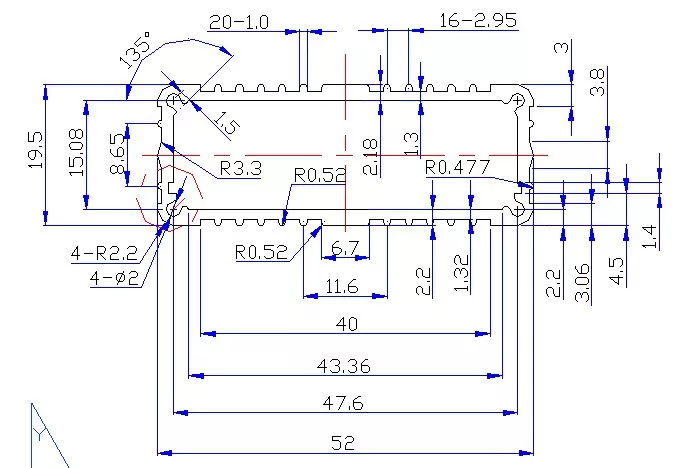

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 52×19 mm große Aluminiumgehäuse geeignet?

52×19 mm gehört zur Kategorie der ultrabreiten, schlanken Aluminiumgehäuse – die Breite von 52 mm bietet Platz für standardmäßig breite Leiterplatten und die Anordnung mehrerer Funktionsmodule nebeneinander, und die Höhe von 19 mm bietet mehr Platz im Innenraum bei gleichzeitig schlankem Profil. Die Dicke von 19 mm bietet fast 50 % mehr Innenraum als die ultradünne Spezifikation, sodass Geräte mehr Komponenten unterbringen oder eine bessere Wärmeableitung bei gleichzeitig schlankem Profil erreichen können.

1. LED-Streifen-Controller und Dimmer

52×19mm ist eine ideale Verpackungslösung für LED-Streifen-Controller:

• LED-Streifen-Controller
• RGB/RGBW-Dimmcontroller
• DMX512-Decoder
• SPI-Signalverstärker
• Intelligente Lichtsteuerungsmodule
• 0-10V/PWM-Dimmer

Warum ist 52×19mm für LED-Streifen-Controller geeignet? Verglichen mit der ultradünnen 13-mm-Spezifikation bietet die Höhe von 19 mm einen größeren Innenraum, der Platz für höhere Komponenten und bessere Wärmeableitungsstrukturen bietet. Bei LED-Controllern mit etwas höherer Leistung (z. B. RGBW-Controller und DMX-Decoder) erzeugen die MOS-Transistoren und Treiberchips während des Betriebs erhebliche Wärme, und die Höhe von 19 mm sorgt dafür, dass das Gehäuse aus Aluminiumlegierung die Wärme besser ableitet, was die Lebensdauer des Controllers verlängert. Die Breite von 52 mm bietet Platz für eine breitere Leiterplatte und unterstützt die Anordnung mehrerer Ausgangsschnittstellen nebeneinander.

2. Drahtlose Ladegeräte

• Drahtlose Desktop-Ladegeräte
• Drahtlose Lademodule fürs Auto
• Integrierte kabellose Ladepads
• Kabellose Ladepanels für mehrere Geräte

Warum ist 52×19 mm für kabellose Ladegeräte geeignet? Drahtlose Ladegeräte verfolgen ein ultradünnes Design, um das Benutzererlebnis zu verbessern. Die 19-mm-Dicke sorgt für ein schlankes Profil und bietet gleichzeitig mehr Innenraum als die 13-mm-Spezifikation, um die kabellose Ladespule (ca. 45–50 mm Durchmesser) und die Steuerplatine unterzubringen. Das Gehäuse aus Aluminiumlegierung trägt dazu bei, die Wärme während des Ladevorgangs abzuleiten.

3. Smart Switches und Smart Panels

• WiFi-Smart-Switch-Module
• Zigbee/Z-Wave-Steuermodule
• Intelligente Dimmpanels
• Thermostatplatten
• Smart-Home-Bedienfelder
• Szenenbedienfelder

Warum ist 52×19 mm für Smart Panels geeignet? Intelligente Schalttafeln müssen in eine standardmäßige 86-Box-Installation eingebettet werden, bei der der Innenraum begrenzt ist. Die Breite von 52 mm entspricht den Standard-Panelabmessungen, und die Dicke von 19 mm sorgt dafür, dass das Panel schlank und ästhetisch ansprechend ist und bietet gleichzeitig mehr Platz als die 13-mm-Spezifikation für die Unterbringung von Relais, Leistungsmodulen und anderen Komponenten.

4. Bluetooth-Module und drahtlose Kommunikationsmodule

• Bluetooth-Audioempfänger
• Bluetooth-Verstärkermodule
• Bluetooth Mesh-Knoten
• Drahtlose Kommunikationsmodule
• 2,4G-Modulgehäuse

5. Elektronische Preisschilder und elektronische Etiketten

• Elektronische Preisschilder im Supermarkt
• Elektronische Lageretiketten
• Intelligente Regaletiketten
• Elektronische Regaletiketten von ESL

Die Dicke von 19 mm bietet Platz für Bildschirme aus elektronischem Papier (normalerweise einschließlich Rückwandplatine und Steuerschaltung), und die Breite von 52 mm bietet Platz für 4,2-Zoll-Bildschirme.

6. Ultradünne Sensormodule

• Ultradünne fotoelektrische Sensoren
• Infrarot-Module zur Erfassung des menschlichen Körpers
• Beleuchtungsstärkesensoren
• Temperatur- und Feuchtigkeitssensoren
• PM2,5-Erkennungsmodule
• Kohlendioxid-Erkennungsmodule

7. Ultradünne Netzteile und Adapter

• Ultradünne Netzteile
• Netzteile für LED-Treiber
• Gehäuse für Schnelllademodule
• DC-DC-Umwandlungsmodule
• Tischlademodule

8. Smart Home-Steuerungsmodule

• Intelligente Vorhangsteuerungsmodule
• Intelligente Lichtsteuerungsmodule
• Intelligente Steckdosenmodule
• Terminals zur Umweltüberwachung
• Smart-Gateway-Module

Was kann angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für Industrieanlagen und Smart-Home-Gehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 52×19 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 52×19 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Kontrollleuchtenlöcher + Knopflöcher + Wärmeableitungsschlitze + Befestigungslöcher + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihr Gerät schlank sein muss, aber mehr Innenraum benötigt

Die 19-mm-Höhe bietet fast 50 % mehr Innenraum als die 13-mm-Spezifikation und bietet Platz für mehr Komponenten, höhere Teile oder bessere Wärmeableitungsstrukturen. Geeignet für LED-Controller mit etwas höherer Leistung und Geräte mit Relais oder Leistungsmodulen.

Wenn Ihre Leiterplattenbreite nahe bei 52 mm liegt

52×19 mm ist eine ideale Wahl – die Breite von 52 mm bietet ausreichend Platz für die Leiterplattenführung und eine nebeneinander liegende Anordnung von Funktionsmodulen.

Wenn Sie eine eingebettete Installation benötigen

Die geringe Dicke von 19 mm eignet sich für den Einbau in engen Räumen wie Innenwänden, Innengeräten und Innenmöbeln.

Wenn Sie eine bessere Wärmeableitungsleistung benötigen

Die Höhe von 19 mm ermöglicht die Installation kleiner Kühlkörper oder eines größeren Luftkonvektionsraums und bietet bessere Wärmeableitungsbedingungen als ultradünne Spezifikationen, geeignet für Leistungsgeräte mit etwas höherer Wärmeerzeugung.

Wenn Sie die Installation in einem Standardpanel benötigen

Die Breite von 52 mm entspricht den standardmäßigen 86-Panel-Abmessungen und eignet sich für intelligente Schalter, Thermostate und andere Panel-Produkte.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 52×19 mm große Aluminiumgehäuse geeignet?

Das 52 × 19 mm große Aluminiumgehäuse für kabellose Ladegeräte gehört zur Kategorie der ultrabreiten, schlanken Aluminiumgehäuse. Zu den Kernanwendungen gehören LED-Streifen-Controller, kabellose Ladegeräte, intelligente Schalttafeln, Bluetooth-Module, elektronische Preisschilder, ultradünne Sensoren, ultradünne Netzteile usw. Die Höhe von 19 mm sorgt für ein schlankes Profil und bietet gleichzeitig fast 50 % mehr Innenraum als die 13-mm-Spezifikation.

2. Ist die Länge des Gehäuses 52×19 mm?

Nr. 52×19mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Was ist der Unterschied zwischen 52×19 mm und 52×13 mm?

52×19 mm ist 6 mm höher als 52×13 mm und bietet fast 50 % mehr Innenraum. Die 19-mm-Spezifikation bietet Platz für mehr Komponenten und größere Teile (z. B. kleine Elektrolytkondensatoren und Relais) und bietet außerdem bessere Wärmeableitungsbedingungen, geeignet für Geräte mit etwas höherer Leistung.

4. Kann die Länge des 52×19 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

5. Ist es für LED-Streifen-Controller geeignet?

Sehr geeignet. Die Höhe von 19 mm bietet mehr Innenraum als die ultradünne Spezifikation von 13 mm und bietet Platz für Leistungskomponenten wie MOS-Transistoren und Induktivitäten. Das Gehäuse aus Aluminiumlegierung trägt dazu bei, die Wärme vom Treiberchip abzuleiten, geeignet für LED-Controller mit etwas höherer Leistung.

6. Kann am Aluminiumgehäuse eine Typ-C-Schnittstellenöffnung angebracht werden?

Ja. Boyuan Hardware kann verschiedene Schnittstellenöffnungen wie Typ-C-, USB- und Gleichstromschnittstellen gemäß Kundenzeichnungen präzise bearbeiten.

Als chinesischer Hersteller und Lieferant bietet Boyuan maßgeschneiderte Aluminiumprofile mit Längenzuschnitt, CNC-Bearbeitung, Bohren, Gewindeschneiden, Schnittstellenöffnungen, Löchern für Kontrollleuchten, Knopflöchern, Wärmeableitungsschlitzen, Endplatten, Logos, Oberflächenbehandlung und Farbanpassung. Kontaktieren Sie Boyuan für Ihr nächstes Projekt zur Unterbringung von drahtlosen Ladegeräten.
