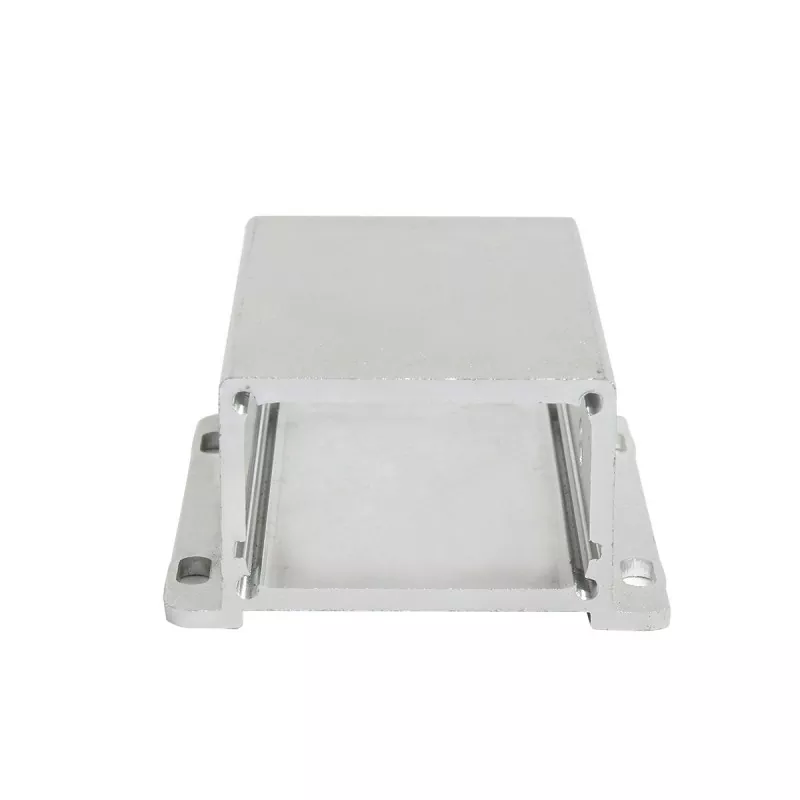

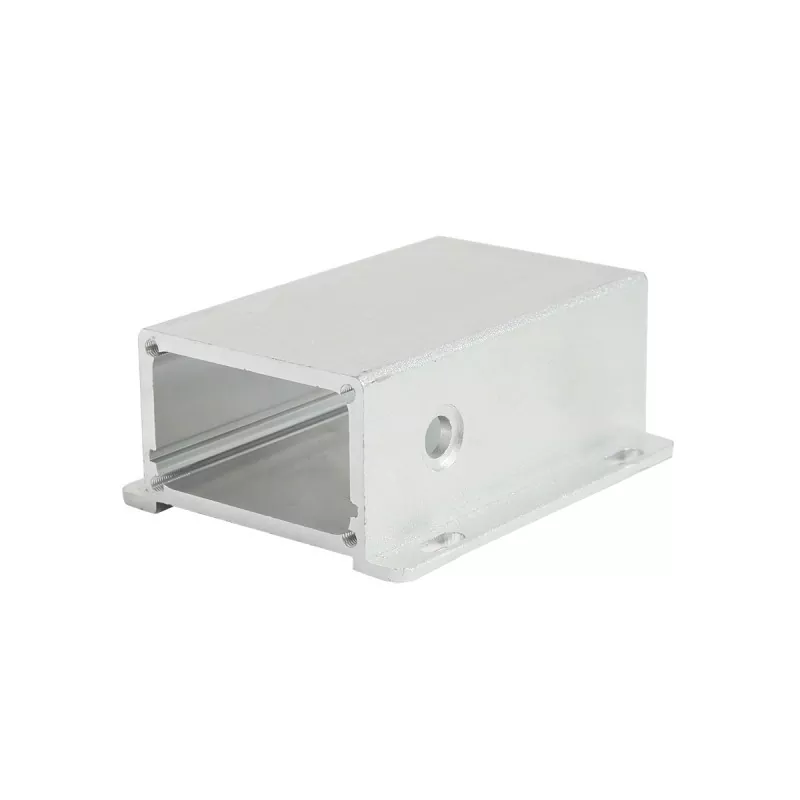

63×32,5 mm großes Aluminiumgehäuse für elektronische Geräte

Das 63 × 32,5 mm große Aluminiumgehäuse für elektronische Geräte ist ein mittelgroßes, kompaktes Gehäuse für elektronische Geräte aus stranggepresstem Aluminium, das für elektronische Produkte geeignet ist, die einen bestimmten internen Montageraum benötigen und gleichzeitig das Gesamtvolumen des Geräts unter Kontrolle halten.

Die Breite von 63 mm bietet mehr Platz für die seitliche Anordnung von Leiterplatten und elektronischen Komponenten als ultraschmale Aluminiumgehäuse. Die Höhe von 32,5 mm bietet Platz für herkömmliche Leiterplatten, Steckverbinder und elektronische Komponenten einer bestimmten Höhe und behält gleichzeitig ein relativ kompaktes Geräteprofil bei.

Daher eignet sich diese Größe eher für: elektronische Geräte mit mittleren Leiterplattenabmessungen, einer moderaten Anzahl an Schnittstellen und Komponenten, die nicht zu niedrig sind, aber nicht den Platz eines großen Gehäuses benötigen.

Boyuan Hardware kann Profilschneiden, dreiachsige CNC-Bearbeitung, Bohren, Gewindeschneiden, Schnittstellenöffnungen, Endflächenbearbeitung, Logobearbeitung, Oberflächenbehandlung und Montage an Aluminiumprofilen gemäß Produktzeichnungen durchführen.

Warum ist 63×32,5 mm für diese Art von elektronischem Produkt geeignet?

Die Breite von 63 mm sorgt für ein flexibleres PCB-Layout

Im Vergleich zu schmalen Aluminiumgehäusen von etwa 40–50 mm bietet die Breite von 63 mm einen größeren seitlichen Montagebereich für Leiterplatten.

Bei einigen Produkten mit breiteren Leiterplatten oder bei denen Steckverbinder, Anschlüsse und elektronische Komponenten gleichzeitig auf der Leiterplatte angeordnet werden müssen, kann die größere Breite das Problem einer überfüllten Komponentenanordnung verringern.

Es eignet sich besonders für Produkte, die den Platzbedarf einer kleinen Elektronikbox überschreiten, aber noch nicht die Größenanforderungen eines großen Industriegehäuses erreicht haben.

32,5 mm Höhe, geeignet für herkömmliche elektronische Komponenten

Die Höhe von 32,5 mm liegt in einem relativ praktischen Bereich.

Es hat eine größere Innenhöhe als Gehäuse mit extrem niedrigem Profil wie 13 mm, 18 mm, 19 mm und 20 mm und bietet Platz für herkömmliche Leiterplatten und Anschlüsse, während die Gerätedicke wie bei Produkten mit hohem Profil wie 40 mm, 48 mm und 80 mm nicht wesentlich erhöht wird.

Daher eignet sich diese Größe eher für: elektronische Geräte, die „eine gewisse Bauteilhöhe erfordern, aber dennoch Wert auf eine kompakte Bauweise legen.“

63 x 32,5 mm sorgen für einen ausgewogeneren Gerätequerschnitt

Im Gegensatz zu offensichtlich flachen Low-Profile-Gehäusen ist das Verhältnis von Breite zu Höhe mit 63 x 32,5 mm ausgewogener.

Es kann sowohl seitlichen Leiterplattenraum als auch einen gewissen vertikalen Montageraum bieten und ist daher gut für elektronische Module mit relativ regelmäßigen internen Strukturen geeignet.

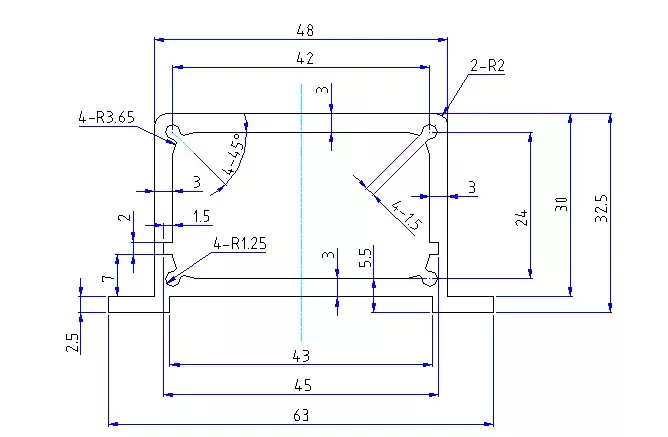

Technische Spezifikationen

Notiz: Aluminiumlegierungssorten, Profilwandstärke, Innenquerschnittsstruktur, verfügbarer Innenraum, Längenbereiche und spezifische Toleranzen müssen anhand der tatsächlichen Profile und technischen Zeichnungen bestätigt werden.

Für welche Produkte ist das 63×32,5 mm große Aluminiumgehäuse geeignet?

1 Industrielle elektronische Steuermodule

63×32,5 mm eignet sich besser für industrielle Elektronikmodule mit kontrollierter Lautstärke, bei denen jedoch noch vollständige Steuerkreise intern installiert werden müssen.

Solche Produkte müssen in der Regel gleichzeitig Leiterplatten, Stromschnittstellen, Steuerschnittstellen und Anzeigekomponenten berücksichtigen.

Die Breite von 63 mm bietet ausreichend Platz für die seitliche Anordnung, während die Höhe von 32,5 mm dafür sorgt, dass das Gerät relativ kompakt bleibt.

Daher eignet es sich für den unabhängigen Betrieb industrieller elektronischer Steuermodule und nicht für große Schaltschränke, die viele Platinen und komplexe interne Strukturen erfordern.

2 Datenerfassungs- und Signalumwandlungsmodule

Bei Datenerfassungs- und Signalumwandlungsprodukten müssen Leiterplatten, Anschlüsse und Ein-/Ausgabeschnittstellen in der Regel gleichzeitig auf engstem Raum untergebracht werden.

Die Breite von 63 mm lässt einen gewissen seitlichen Platz für Leiterplatten und Schnittstellen, und die Höhe von 32,5 mm bietet Platz für herkömmliche Steckverbinder und elektronische Komponenten.

Daher ist diese Größe besser geeignet für:

• Datenerfassungsmodule
• Signalumwandlungsmodule
• Schnittstellenumwandlungsgeräte
• Kleine Signalverarbeitungsgeräte

Das 63 × 32,5 mm große Aluminiumgehäuse für elektronische Geräte eignet sich besonders für Produkte mit relativ vollständigen Funktionen, bei denen die Gesamtgröße des Geräts jedoch dennoch kompakt bleiben muss.

3 Kommunikationsschnittstellenmodule

Kleine Schnittstellenmodule in Kommunikationsgeräten müssen normalerweise Kommunikationsschaltkreise, Anschlüsse, Anzeigeleuchten und Stromschnittstellen gleichzeitig anordnen.

Die Breite von 63 mm bietet eine größere Schnittstellen-Layoutfläche als schmale Gehäuse, und die Höhe von 32,5 mm bietet Platz für herkömmliche Kommunikationsplatinen und zugehörige Komponenten.

Daher eignet sich diese Größe eher für kleine elektronische Kommunikationsmodule mit Einzelfunktion oder mehreren Schnittstellen als für große Kommunikationschassis.

4 Kleine industrielle Mess- und Prüfgeräte

Bei einigen Mess- und Prüfgeräten müssen Leiterplatten, Verbindungsschnittstellen, Tasten oder Anzeigeleuchten installiert werden, das Gesamtvolumen muss jedoch nicht sehr groß sein.

63×32,5 mm können ein Gleichgewicht zwischen Innenraum und Außenabmessungen erreichen.

Die größere Breite kann zur Anordnung von Schnittstellen oder Bedienbereichen genutzt werden, und die Höhe von 32,5 mm bietet grundlegenden Platz für die Montage elektronischer Komponenten.

Daher eignet es sich für einige kompakte Mess-, Prüf- und elektronische Instrumentenmodule.

5 eingebettete elektronische Module

Bei elektronischen Modulen, die in andere Geräte integriert werden müssen, muss das Gehäuse normalerweise einen Ausgleich zwischen internem Montageraum und insgesamt eingenommenem Volumen schaffen.

Im Vergleich zu größeren Aluminiumgehäusen erleichtert 63 x 32,5 mm die Steuerung der Gerätelautstärke und bietet gleichzeitig mehr Innenraum als ultradünne Gehäuse.

Daher kann es verwendet werden für:

• Eingebettete Steuermodule
• Industrielle Schnittstellenmodule
• Elektronische Konvertierungsmodule
• Geräteinterne Funktionsmodule

Ob es letztendlich geeignet ist, muss in Kombination mit der Einbaulage und den tatsächlichen Leiterplattenabmessungen überprüft werden.

Für welche Art von Leiterplatte ist 63×32,5 mm geeignet?

Diese Größe eignet sich eher für mittelgroße Leiterplatten mit gewissem seitlichen Platzbedarf.

Bei der Auswahl wird empfohlen, gleichzeitig Folgendes zu berücksichtigen:

Länge und Breite der Leiterplatte → Positionen der Leiterplatten-Befestigungslöcher → maximale Komponentenhöhe → Schnittstellenpositionen → Kabelführung → verfügbarer Innenraum des Gehäuses.

Wenn die Leiterplatte sehr schmal ist, kann ein kleineres Aluminiumprofil in Betracht gezogen werden.

Wenn die Leiterplattenbreite groß, aber die Bauteilhöhe nicht hoch ist, können 63 x 32,5 mm einen relativ geeigneten seitlichen Platz bieten.

Wenn wesentlich höhere Leistungsmodule oder andere Komponenten im Inneren installiert werden müssen, muss der tatsächlich verfügbare Innenraum, der der Höhe von 32,5 mm entspricht, weiter bestätigt werden.

Wie wählt man zwischen 63×32,5 mm und ähnlichen Größen?

Die Positionierung von 63 x 32,5 mm lässt sich wie folgt zusammenfassen: mehr seitlicher Platz als kleine Aluminiumgehäuse, aber nicht die Größe eines großen Aluminiumgehäuses erforderlich.

Welche kundenspezifische Bearbeitung kann für das 63 x 32,5 mm große Aluminiumgehäuse durchgeführt werden?

Boyuan Hardware kann die Nachbearbeitung von Aluminiumprofilen gemäß den technischen Zeichnungen des Kunden durchführen.

Nicht standardmäßige Bearbeitung basierend auf Produktzeichnungen

Für das 63×32,5 mm große Aluminiumgehäuse erfordern konkrete Projekte in der Regel eine weitere Nachbearbeitung, anstatt direkt das unbearbeitete Profil zu verwenden.

Zu den typischen Bearbeitungsprozessen gehören:

Profilschneiden → Endflächenbearbeitung → Schnittstellenöffnungen → Befestigungslöcher/Gewindeschneiden → Endplattenbearbeitung → Logo → Oberflächenbehandlung → Inspektion → Montage

Liegen dem Kunden bereits 2D-Konstruktionszeichnungen oder 3D-Modelle vor, können die Bearbeitungspositionen anhand der Zeichnungen bestätigt werden.

Liegen nur die Platinen- und Produktabmessungen vor, ist es auch möglich, zunächst Folgendes zu verwenden:

• Leiterplattenabmessungen
• Bauteilhöhe
• Schnittstellenlayout
• Gehäuselänge

um zu beurteilen, ob 63×32,5 mm für die Produktstruktur geeignet ist.

Bearbeitungsmöglichkeiten

Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung in der Aluminiumgehäuse- und Aluminiumgehäuseindustrie mit einer Fabrikfläche von etwa 10.000 Quadratmetern und etwa 300 vorhandenen Formen.

Zu den Hauptbearbeitungsschritten gehören:

• Schneiden von Aluminiumprofilen
• Dreiachsige CNC-Bearbeitung
• Bohren
• Klopfen
• Endflächenbearbeitung
• Schnittstellenöffnungen
• Oberflächenbehandlung
• Lasergravur
• Siebdruck
• Produktinspektion
• Produktmontage

Die Nachbearbeitung von Aluminiumgehäusen kann gemäß den 2D-Konstruktionszeichnungen, 3D-Modellen, PCB-Daten oder Produktmustern des Kunden durchgeführt werden.

Kundenspezifischer Bearbeitungsprozess

Schritt 1 | Geben Sie Produktinformationen an
Kunden stellen 2D-Zeichnungen, 3D-Modelle, Leiterplattenabmessungen oder Produktmuster zur Verfügung.

Schritt 2 | Profil bestätigen
Bestätigen Sie, ob der Querschnitt von 63 x 32,5 mm die Anforderungen hinsichtlich Leiterplattenabmessungen, Komponentenhöhe und Montagestruktur erfüllt.

Schritt 3 | Länge bestimmen
Bestimmen Sie die Profilschnittlänge entsprechend den Gesamtabmessungen des Gerätes.

Schritt 4 | Bestätigen Sie die Nachbearbeitung
Bestimmen Sie Bearbeitungsanforderungen wie Schnittstellen, Befestigungslöcher, Gewindelöcher, Endplatten und Logo.

Schritt 5 | Musterbearbeitung
Erstellen Sie Muster entsprechend den Projektanforderungen und bestätigen Sie Abmessungen und Montagebeziehungen.

Schritt 6 | Massenproduktion
Führen Sie nach der Probenbestätigung eine Massenbearbeitung durch.

Schritt 7 | Inspektion und Montage
Führen Sie Maß-, Aussehens- und Montageprüfungen entsprechend den Produktanforderungen durch.

Schritt 8 | Verpackung und Versand
Verpacken Sie es entsprechend den Produktabmessungen, der Menge und der Transportmethode.

Wichtige Punkte für die Probenbestätigung

Es wird empfohlen, vor der Massenproduktion Folgendes zu bestätigen:

• Gehäusequerschnittsgröße
• Gehäuselänge
• Montageposition der Leiterplatte
• Abstand zwischen Leiterplatte und Gehäuse
• Bauteilhöhe
• Schnittstellenpositionen
• Öffnungsmaße
• Positionen der Befestigungslöcher
• Thread-Spezifikationen
• Passung der Endplatte
• Logo-Position
• Oberflächenbehandlungseffekt
• Gesamtmontageeffekt

Qualität und zugehörige Dokumentation

Boyuan Hardware kann entsprechend den Projektanforderungen entsprechende Produkt- und Materialdokumentationen bereitstellen.

Derzeit verfügbar:

• SGS-bezogene Dokumentation
• SVHC-bezogene Dokumentation
• Produktinspektionsdokumentation
• Dokumentation der Produktabmessungen und der Bearbeitungsbestätigung

Wenn für das Projekt spezifische Material- oder Lieferantenauditanforderungen gelten, können diese im Voraus in der Anfragephase bestätigt werden.

Verpackung und Versand

Je nach Länge, Oberflächenbeschaffenheit und Bestellmenge des 63×32,5 mm großen Aluminiumgehäuses können entsprechende Verpackungslösungen entwickelt werden.

Verfügbare Optionen:

• Individueller Schutz
• Kratzschutz
• Mehrschichtige Verpackung
• Interne Trennung
• Äußere Kartonverpackung
• Großpackung im Vollkarton

Die spezifische Verpackungsmethode richtet sich nach den Produktabmessungen, der Menge und den Transportanforderungen.

Warum Boyuan-Hardware wählen?

Über 20 Jahre Erfahrung in der Aluminiumgehäusebranche

Langjähriges Engagement in der Bearbeitung von Aluminiumgehäusen, Aluminiumchassis und Aluminiumstrukturteilen.

Ca. 10.000㎡-Fabrik

Ausgestattet mit Produktionsbedingungen für das Schneiden von Aluminiumprofilen, CNC-Bearbeitung, Oberflächenbehandlung, Druck, Inspektion und Montage.

Ca. 300 vorhandene Formen

Bestehende Aluminiumprofillösungen können je nach Produktabmessungen und Struktur angepasst werden.

Dreiachsige CNC-Bearbeitung

Unterstützt Schnittstellenöffnungen, Bohren, Gewindeschneiden, Endflächenbearbeitung und andere nicht standardmäßige Strukturbearbeitungen.

Multiprozesskoordination

Schneiden, CNC, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage können je nach Projekt koordiniert werden.

FAQ

Für welche Produkte ist das 63×32,5 mm große Aluminiumgehäuse geeignet?

Geeignet für elektronische Produkte mit mittelgroßen Leiterplatten, mehr Schnittstellen und der Notwendigkeit, das Gerät kompakt zu halten, wie z. B. industrielle elektronische Steuermodule, Datenerfassungsmodule, Signalumwandlungsgeräte, Kommunikationsschnittstellenmodule und einige Mess- und Prüfgeräte.

Was ist das größte Merkmal von 63×32,5 mm?

Es gleicht seitliche Breite und Gehäusehöhe aus. 63 mm bieten ausreichend Platz für das Leiterplatten- und Schnittstellenlayout, und 32,5 mm sorgen dafür, dass das Gerät relativ kompakt bleibt.

Ist 63×32,5 mm für Leiterplatten geeignet?

Es kann für Leiterplatten entsprechender Größe verwendet werden, die tatsächliche Eignung muss jedoch anhand der Leiterplattenlänge und -breite, der Montagelochpositionen, der Komponentenhöhe und der inneren Struktur des Profils bestätigt werden.

Wie hoch dürfen Bauteile mit einer Höhe von 32,5 mm sein?

32,5 mm ist die Außenquerschnittshöhe. Die tatsächlich verfügbare Innenhöhe muss von der Profilwandstärke und der Innenstruktur abgezogen werden und wird in Kombination mit der Leiterplattenmontageposition berechnet.

Können Anschlussöffnungen bearbeitet werden?

Ja. Entsprechende Schnittstellenlöcher können entsprechend den Steckermodellen und technischen Zeichnungen bearbeitet werden.

Können Gewindelöcher bearbeitet werden?

Ja, Bohren und Gewindeschneiden sowie andere CNC-Nachbearbeitungen können durchgeführt werden.

Kann die Gehäuselänge individuell angepasst werden?

Ja, das Profilschneiden kann entsprechend der tatsächlichen Länge des Geräts durchgeführt werden.

Können Leiterplatten-Befestigungslöcher bearbeitet werden?

Ja, die entsprechende Bearbeitung kann entsprechend den Positionen der Leiterplatten-Montagelöcher und der Gehäusestruktur durchgeführt werden.

Können Muster zur Verfügung gestellt werden?

Bei Anpassungsprojekten können Muster entsprechend den tatsächlichen Anforderungen bestätigt werden.

16. Welche Informationen werden bei Anfragen empfohlen?

Um zu bestätigen, ob das 63×32,5 mm große Aluminiumgehäuse für elektronische Geräte für Ihr Produkt geeignet ist, wird empfohlen, Folgendes bereitzustellen:

• PCB-Länge und -Breite
• Positionen der Leiterplatten-Befestigungslöcher
• Maximale Bauteilhöhe
• Erforderliche Gehäuselänge für das Produkt
• Anzahl der Schnittstellen
• Schnittstellentyp
• Schnittstellenpositionen
• Endplattenstruktur
• Anforderungen an die Oberflächenbehandlung
• Geschätzte Kaufmenge

Wenn noch keine vollständige Konstruktionszeichnung vorliegt, können Sie zunächst Folgendes bereitstellen:

Leiterplattenabmessungen + maximale Bauteilhöhe + Produktlänge + Schnittstellenlayout

zur vorläufigen Beurteilung.
