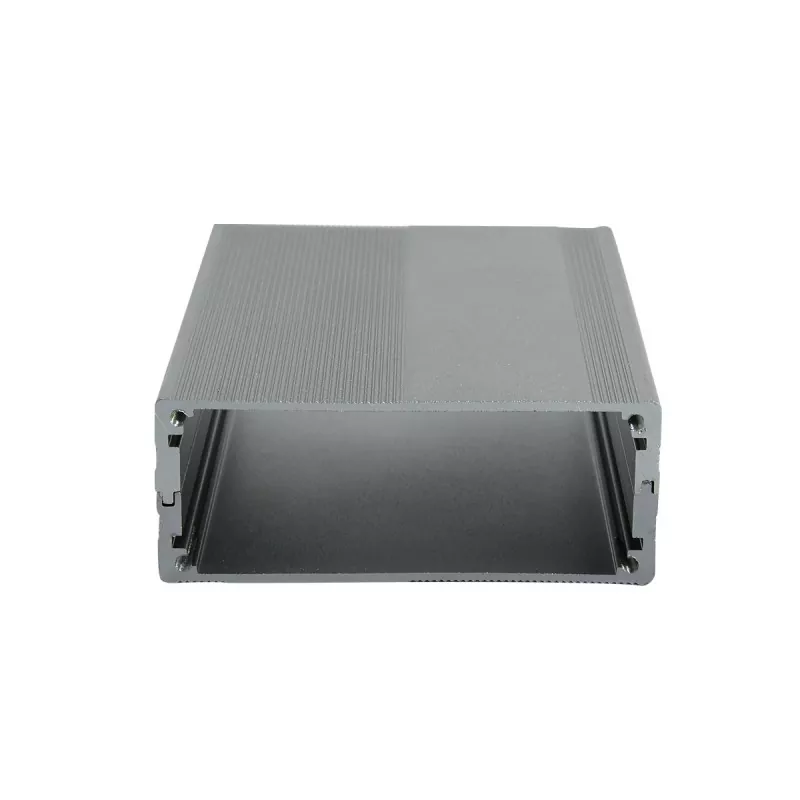

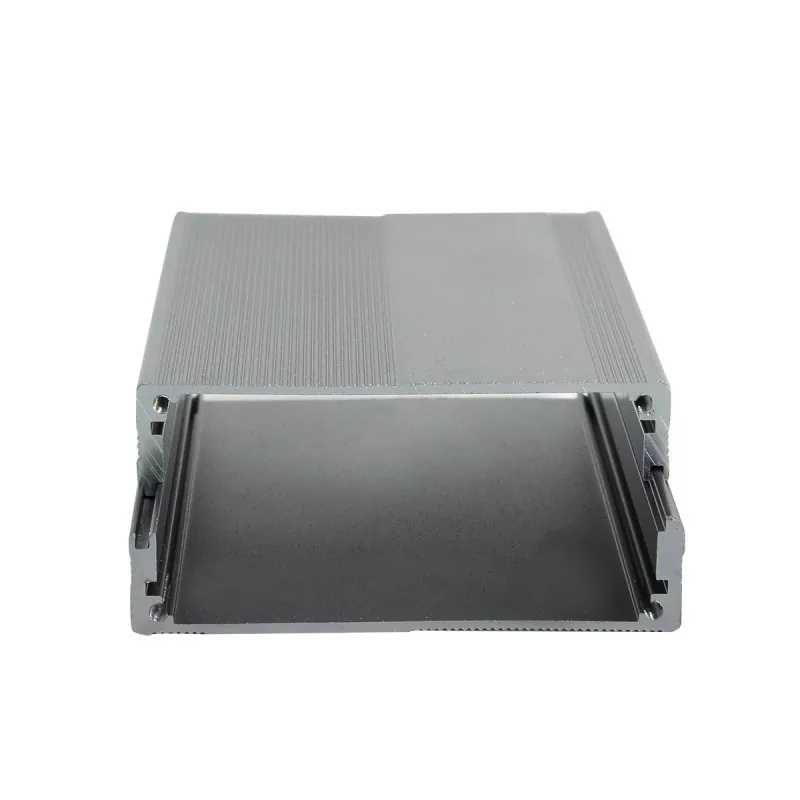

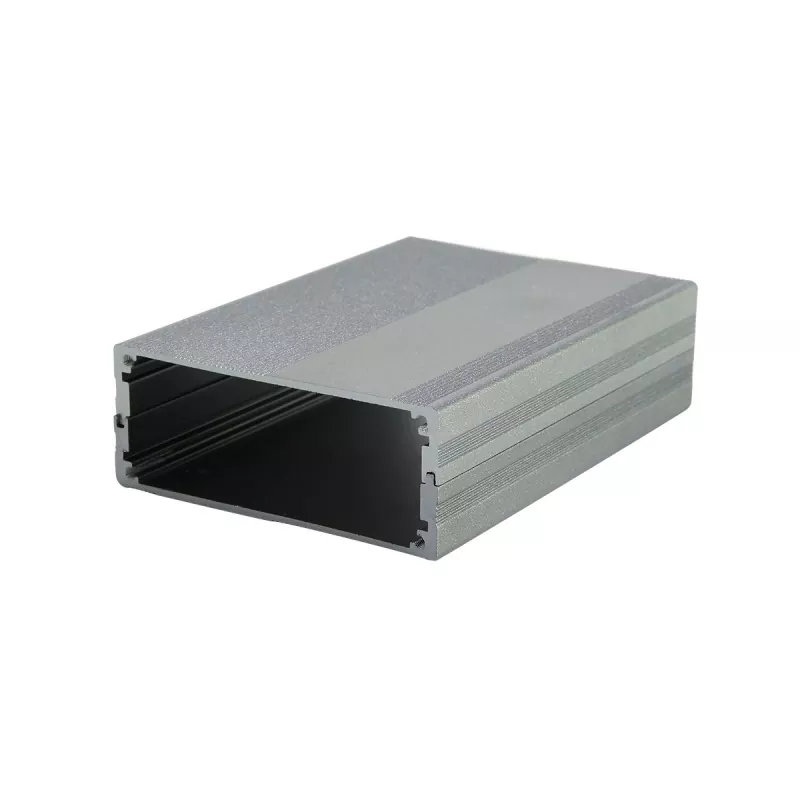

69×27 mm großes medizinisches Netzteil- und Controller-Gehäuse aus Aluminium

Das 69 × 27 mm große Aluminiumgehäuse von Boyuan ist ein großformatiges, mittelhohes Gehäuse für elektronische Geräte, das durch Strangpressen von Aluminiumlegierungsprofilen mit einer Außenquerschnittsgröße von 69 mm (Breite) × 27 mm (Höhe) hergestellt wird. Die Länge kann beliebig an die tatsächlichen Geräteanforderungen angepasst werden.

Das 69 × 27 mm große medizinische Netzteil- und Controller-Gehäuse aus Aluminium besteht aus extrudiertem Aluminiumprofil mit einer festen Querschnittsgröße des Hauptkörpers. Es kann entsprechend der tatsächlichen Länge der Ausrüstung zugeschnitten werden und die Endmontage erfolgt durch Endplatten, CNC-Bearbeitung und andere unterstützende Prozesse. Das Innere des Gehäuses ist mit Standardsteckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Herstellung von Aluminiumgehäusen und Aluminiumgehäusen mit einer Produktionsfläche von etwa 10.000 Quadratmetern und kann kundenspezifische Aluminiumgehäusebearbeitungen gemäß Kundenzeichnungen, Mustern oder Größenanforderungen anbieten.

Kernvorteile

01 | 27 mm Höhe: Die kritischen 3 mm mehr als 24 mm

Auf dem Markt übliche breite Aluminiumgehäuse sind meist 24 mm hoch. Die 69×27 mm erhöhen die Höhe auf 27 mm, während die Breite von 69 mm beibehalten wird. Diese zusätzlichen 3 mm mögen geringfügig erscheinen, bringen aber einen erheblichen Unterschied mit sich – denn sie ermöglichen die Unterbringung von Komponenten wie etwa 25 mm hohen Elektrolytkondensatoren, kleinen Transformatoren und Relais. Für Geräte wie medizinische Netzteile und Industriesteuerungen, die etwas höhere Komponenten aufnehmen müssen, ist 27 mm die „goldene Höhe“, die ein schlankes Erscheinungsbild mit funktionaler Vollständigkeit in Einklang bringt.

02 | Geeignet für medizinische Stromversorgungs- und Controller-Szenarien

69×27 mm werden auf dem Markt häufig für Gehäuse für medizinische Stromversorgungen, Controller für medizinische Geräte, Leiterplattengehäuse und ähnliche Szenarien eingesetzt. Für medizinische Geräte gelten strenge Anforderungen an die elektromagnetische Verträglichkeit und Wärmeableitung. Das Aluminiumlegierungsmaterial bietet eine natürliche elektromagnetische Abschirmung und Vorteile bei der Wärmeableitung und ist somit eine ideale Gehäusewahl für medizinische elektronische Geräte.

03 | Aluminium-Strangpressstruktur, flexible Längenanpassung

Der Gehäusekörper besteht aus einem extrudierten Aluminiumprofil 6063-T5 mit einer festen Querschnittsgröße, und die Länge kann entsprechend den tatsächlichen Anforderungen beliebig gekürzt werden. Das gleiche Profil kann an Leiterplatten unterschiedlicher Länge angepasst werden, was die Entwicklung von Serienprodukten erleichtert.

04 | Standard-PCB-Kartensteckplätze, effiziente Montage

Der Innenraum ist standardmäßig mit Leiterplattensteckplätzen ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden, was die Montageeffizienz erheblich verbessert.

05 | Unterstützung für CNC-Präzisionsbearbeitung

Die CNC-Nachbearbeitung kann auf Basis des Standardprofils durchgeführt werden:

• Schnittstellenöffnungen (USB, RJ45, Luftfahrtstecker, Stromschnittstellen usw.)
• Schraubenlöcher, Gewindelöcher, Senklöcher
• Wärmeableitungsschlitze, Belüftungslöcher
• Knopflöcher, Löcher für Kontrollleuchten
• Bildschirmfensteröffnungen
• Logo-Lasergravur, Siebdruck

06 | Aluminium-Wärmeableitung, verlängert die Lebensdauer der Ausrüstung

Die Aluminiumlegierung hat eine Wärmeleitfähigkeit von etwa 200 W/(m·K) und kann die Wärme von internen Stromversorgungsgeräten schnell ableiten. Sie eignet sich besonders für Geräte mit einer gewissen Wärmeentwicklung wie medizinische Netzteile und LED-Treiber.

07 | IP54-Schutz, Anpassung an mehrere Umgebungen

Das 69 × 27 mm große Aluminiumgehäuse erreicht die Schutzart IP54, ist staub- und spritzwassergeschützt und eignet sich für medizinische, industrielle, Outdoor- und andere Einsatzszenarien.

08 | Elektromagnetische Abschirmung, Anti-Interferenz

Die Aluminiumlegierung selbst weist eine gute elektromagnetische Abschirmleistung auf und verhindert wirksam, dass externe elektromagnetische Störungen Präzisionsschaltkreise beeinträchtigen.

Technische Spezifikationen

Typische Anwendungsszenarien

1. Medizinische Netzteile und Controller für medizinische Geräte

Dies ist die grundlegendste und differenzierteste Anwendungsrichtung für 69×27 mm.

69 x 27 mm haben sich als ausgereifte Gehäusespezifikation für medizinische Netzteile und Controller erwiesen. Medizinische Netzteile müssen normalerweise Filterkondensatoren (Höhen bis zu 25 mm), Transformatoren und Kühlkörper aufnehmen. Die Höhe von 27 mm bietet mehr Platz für die Montage als 24 mm. Das Gehäuse aus Aluminiumlegierung bietet eine gute elektromagnetische Abschirmleistung und erfüllt die EMV-Anforderungen medizinischer Geräte, während das Aluminiummaterial leicht zu reinigen und zu desinfizieren ist und den Hygienestandards medizinischer Geräte entspricht.

Anwendbare Produkte: medizinische Schaltnetzteile, Steuerplatinen für medizinische Geräte, Monitormodule, Gehäuse von Prüfgeräten.

2. Industrielle Leistungsmodule und LED-Treiber

Das 69 × 27 mm große medizinische Netzteil- und Controller-Gehäuse aus Aluminium wird häufig in den Bereichen Leistungsmodule und LED-Treiber verwendet. Leistungsmodule benötigen ein breiteres PCB-Layout, um Leistungsgeräte und mehrere Schnittstellen unterzubringen. Die Breite von 69 mm bietet ausreichend Platz für die Führung; Die Höhe von 27 mm bietet Platz für Elektrolytkondensatoren und Kühlkörper. Das Gehäuse aus Aluminiumlegierung trägt dazu bei, dass Stromversorgungsgeräte die Wärme effizient ableiten und so die Lebensdauer des Netzteils verlängern.

Anwendbare Produkte: Schaltnetzteilmodule, LED-Treibernetzteile, Industrienetzteile, DC-DC-Wandler.

3. GPS-Module und Ortungsgeräte

69×27 mm werden häufig für Gehäuse von GPS-Modulen und Ortungsgeräten verwendet. GPS-Geräte müssen GPS-Chips, Kommunikationsmodule, Antennen und Batterien enthalten. Die Breite von 69 mm bietet ausreichend Platz auf der Leiterplatte und die Dicke von 27 mm bietet Platz für Batterien mit höherer Kapazität.

Anwendbare Produkte: GPS/GPRS-Module, Fahrzeug-GPS-Tracker, Asset-Positionierungsgeräte, Outdoor-Positionierungsmodule.

4. Instrumente und industrielle Steuerung

Aluminium-Strangpressgehäuse werden häufig in Instrumenten und Messgeräten, Elektronik, Kommunikation, Automatisierung, Industriesteuerung und anderen Branchen eingesetzt. Das breite Gehäuse mit mittlerer Höhe von 69 x 27 mm erfüllt sowohl die Anforderungen von Instrumentenprodukten an Großbildanzeigen als auch bietet ausreichend Platz im Inneren für die Unterbringung von Steuerschaltkreisen und Leistungsmodulen.

Anwendbare Produkte: Instrumenten- und Zählergehäuse, Industriesteuerungen, SPS-Module, Datenerfassungsmodule, Automatisierungssteuergeräte.

5. Abschirmboxen und Anti-Interferenz-Anwendungen

Die elektromagnetische Abschirmleistung des Aluminiumlegierungsmaterials macht 69×27 mm zur idealen Wahl für Präzisions-Schaltkreis-Abschirmboxen. Der großzügige Innenraum von 27 mm bietet Platz für komplexe Schaltungssysteme und verhindert wirksam elektromagnetische Störungen.

Anwendbare Produkte: elektronische Abschirmboxen, Gehäuse für störungsfreie Geräte, Abschirmung von Hochfrequenzmodulen, Präzisionsschaltkreisschutzboxen.

69×27 mm vs. 69×24 mm: Wie wählt man?

Einfach ausgedrückt: Wenn Ihr Gerät Elektrolytkondensatoren mit etwa 25 mm, kleine Transformatoren oder Relais aufnehmen muss, wählen Sie 69 x 27 mm; Wenn es sich nur um eine schlanke Steuerplatine oder ein digitales Instrument handelt, sind 69 x 24 mm ausreichend.

Anpassbare Inhalte

Werkstattschau

FAQ

1. Was ist der Unterschied zwischen 69×27 mm und 69×24 mm?

27 mm ist 3 mm höher als 24 mm, bietet mehr Platz im Inneren und bietet Platz für Komponenten wie etwa 25 mm hohe Elektrolytkondensatoren, kleine Transformatoren und Relais. 69×27 mm eignen sich besser für Geräte wie medizinische Netzteile und Controller, die etwas höhere Komponenten benötigen.

2. Ist 69×27mm für medizinische Netzteile geeignet?

Sehr geeignet. Das 69×27 mm große medizinische Netzteil- und Controller-Gehäuse aus Aluminium wurde am Markt als ausgereifte Gehäusespezifikation für medizinische Netzteile und Controller bestätigt. Das Aluminiumlegierungsmaterial bietet eine gute elektromagnetische Abschirmung und Wärmeableitungsleistung.

3. Kann diese Größe Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche Elektrolytkondensatoren haben normalerweise eine Höhe von 22–25 mm, und die Innenhöhe von 27 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

4. Ist die Gehäuselänge 69×27 mm?

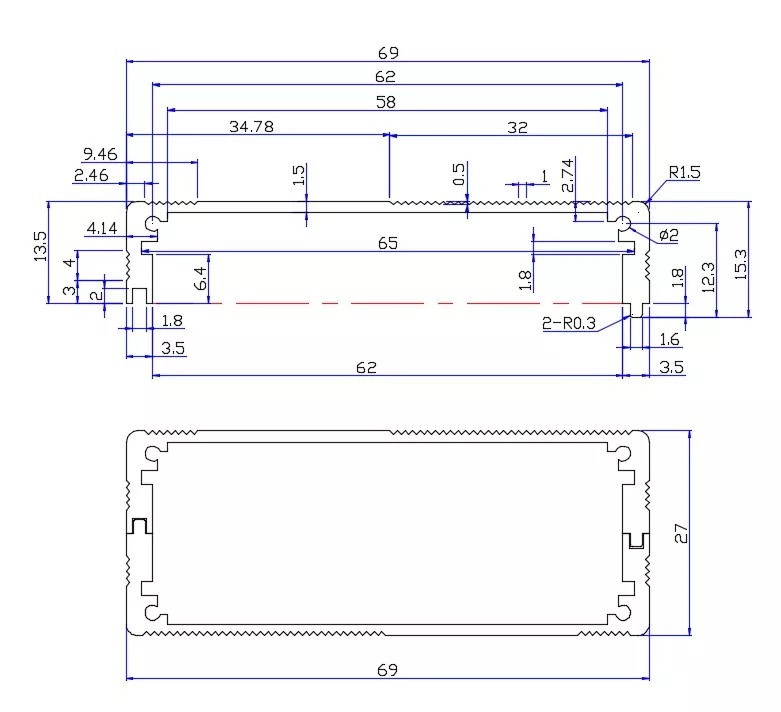

Nr. 69×27mm bezieht sich auf die Querschnittsgröße (Breite × Höhe). Die Länge kann je nach Bedarf beliebig gekürzt werden.

5. Können Fliegengitterfensteröffnungen maschinell bearbeitet werden?

Ja. Es können LED-Digitalröhrenfenster, LCD-Flüssigkristallbildschirmfenster, Anzeigelampenlöcher usw. bearbeitet werden.

6. Ist Boyuan Hardware eine Fabrik oder ein Händler?

Ein Hersteller mit etwa 10.000 Quadratmetern Fabrikfläche in Huizhou, über 20 Jahren Erfahrung in der Herstellung von Aluminiumgehäusen und Unterstützung für kundenspezifische Bearbeitungen anhand von Zeichnungen.
