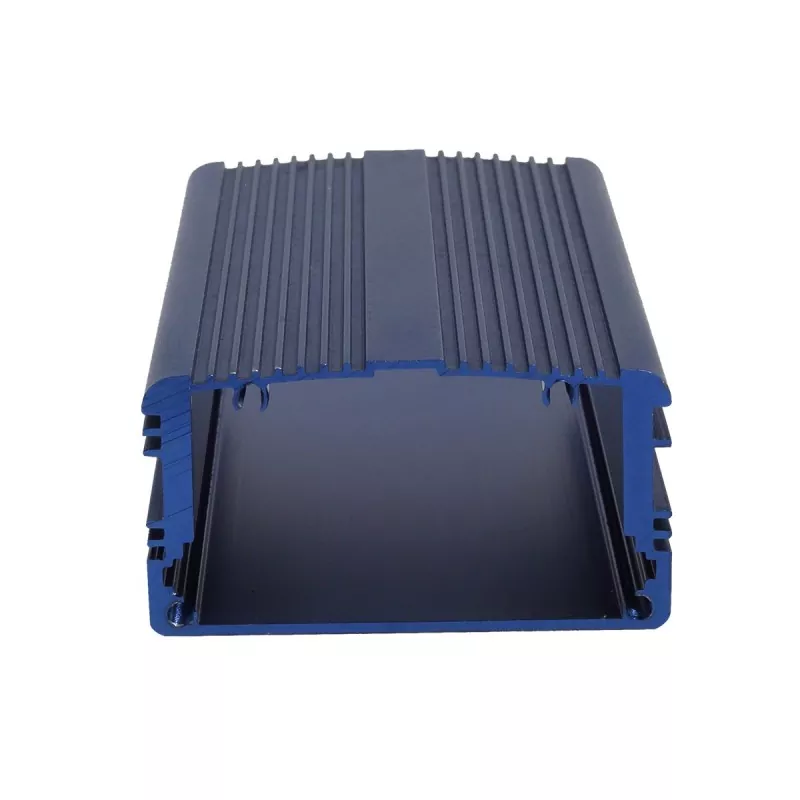

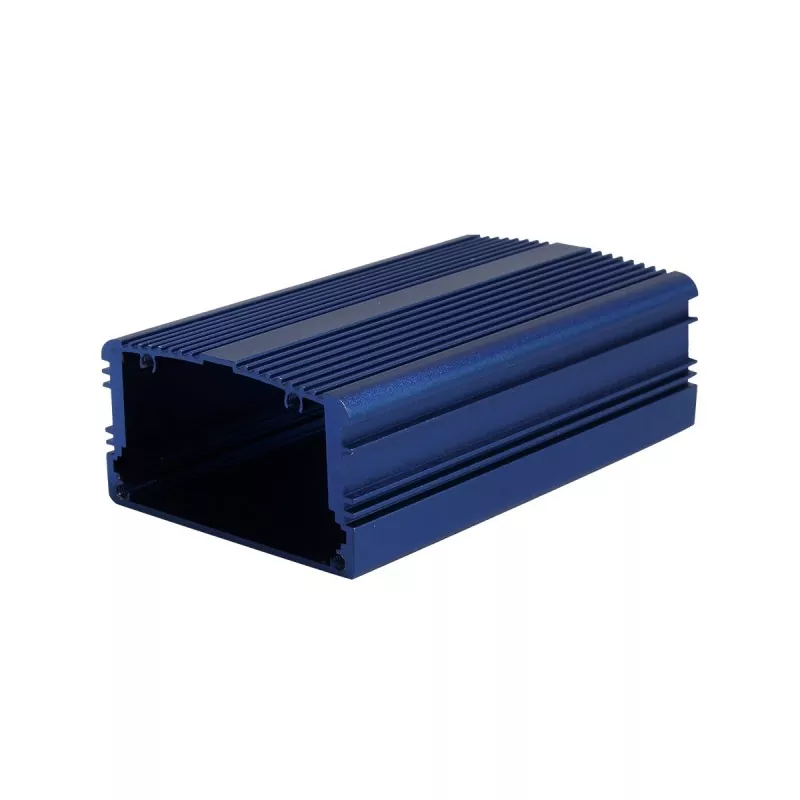

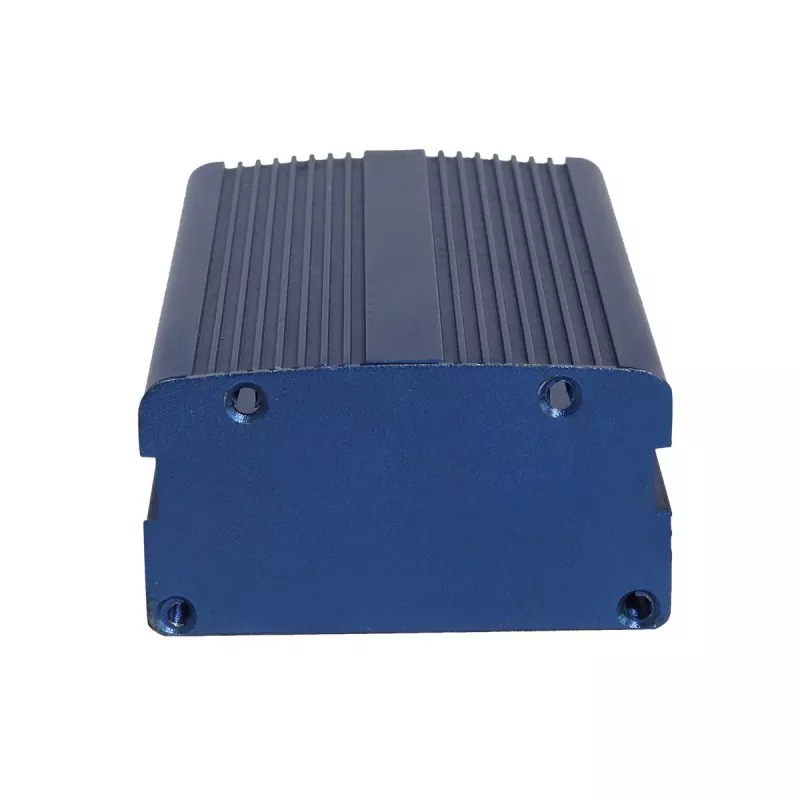

60 × 33 mm großes industrielles Schaltkastengehäuse aus Aluminium

Die Breite von 60 mm bietet ausreichend Platz für das PCB-Layout und bietet Platz für größere Leiterplatten und mehrere nebeneinander angeordnete Schnittstellen. Die Höhe von 33 mm bietet ausreichend vertikalen Innenraum, der die Aufnahme höherer Komponenten (z. B. Elektrolytkondensatoren mit einer Höhe von etwa 30 mm, kleine Transformatoren, Relais, mittlere Kühlkörper usw.) ermöglicht und die Integration komplexerer Schaltkreissysteme unterstützt.

Das 60 × 33 mm große industrielle Schaltkastengehäuse aus Aluminium eignet sich besonders für den Einsatz in Instrumenten und Messgeräten, Energiekommunikationsgeräten, U-Bahn-Technikgeräten, medizinischen Geräten, öffentlichen Rundfunksystemen, Abschirmkästen, Fahrzeugstromversorgungsgehäusen, Videoservern, drahtlosen Plattformen, GPS/GPRS-Modulen, Wechselrichtergehäusen, Anti-Interferenz-Gehäusen, CPU-Kühlkörpergehäusen, Leistungsmodulen, industriellen Steuerungsgeräten und anderen mittelgroßen elektronischen Geräten mit hohen Anforderungen an den Innenraum.

Produktvorteile

01 | 60×33 mm breites Gehäuse, mittelhohes Design

Die Querschnittsgröße von 60 mm Breite × 33 mm Höhe bietet ausreichend Platz für mittelgroße elektronische Geräte.

Die 60-mm-Breite ist breiter als die üblichen 52-58-mm-Spezifikationen, bietet Platz für größere Leiterplattenlayouts und unterstützt mehr nebeneinander liegende Funktionsmodule und Schnittstellendesigns, wodurch die Anforderungen an Mehrkanal-Ein-/Ausgangslayouts erfüllt werden. Die 33-mm-Höhe sorgt für eine moderate Gerätedicke und bietet gleichzeitig ausreichend Platz für die Komponentenmontage. Die 33-mm-Höhe bietet Platz für Elektrolytkondensatoren mit einer Höhe von etwa 30 mm, kleine Transformatoren, Relais und mittelhohe Kühlkörper und unterstützt so die Integrationsanforderungen relativ komplexer Schaltungssysteme.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 60×33 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, RJ45, Luftfahrtstecker, BNC-Schnittstellen, Stromschnittstellen, SMA-Antennenschnittstellen usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungslöcher
• Bildschirmfensteröffnungen
• Knopflöcher und Schalterlöcher
• Befestigungslöcher und Wandbefestigungslöcher
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

60×33 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierungen haben eine ausgezeichnete Wärmeleitfähigkeit (Wärmeleitfähigkeit ca. 200 W/(m·K)). In Kombination mit dem 60 mm breiten Gehäusedesign und der großen Gehäusefläche kann es internen Stromversorgungsgeräten effektiv dabei helfen, Wärme abzuleiten. Bei Geräten mit großer Wärmeentwicklung wie Leistungsmodulen und Wechselrichtern ist das Aluminiumgehäuse selbst ein effizienter Kühlkörper.

07 | Hervorragende elektromagnetische Abschirmleistung

Das 60×33 mm große Aluminiumgehäuse kann als gute Lösung zur elektromagnetischen Abschirmung dienen. Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf und kann in Kombination mit dem großzügigen Innenraum von 33 mm elektromagnetische Störungen wirksam verhindern und eignet sich zum Verpackungsschutz von Präzisionsschaltkreisen und Hochfrequenzmodulen.

08 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Erscheinungsbildeffekte erzielt werden, die elektronischen Geräten ein professionelleres Produktaussehen verleihen.

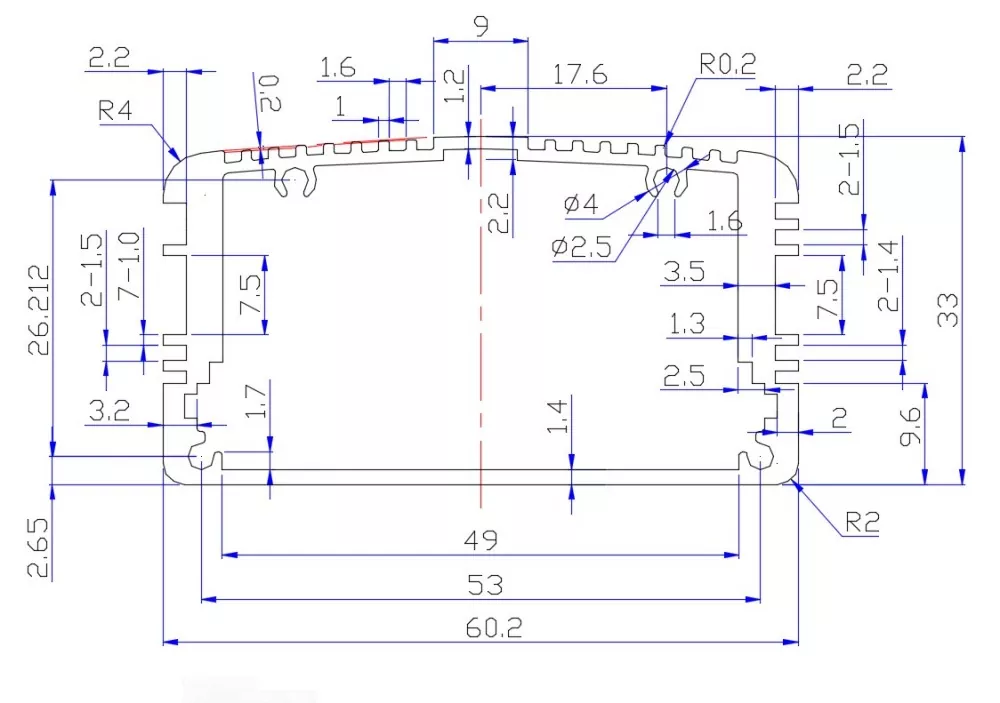

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 60×33 mm große Aluminiumgehäuse geeignet?

60×33 mm gehört zur Kategorie der mittelgroßen Aluminiumgehäuse mit breitem Gehäuse – die Breite von 60 mm bietet Platz für größere Leiterplatten und mehr Funktionsmodule nebeneinander; Die Höhe von 33 mm bietet ausreichend vertikalen Innenraum für größere Komponenten und mittelgroße Kühlkörper. Diese Spezifikation wird häufig in Instrumenten und Messgeräten, Energiekommunikation, U-Bahn-Technik, medizinischen Geräten, Beschallungssystemen und anderen Branchen verwendet.

1. Instrumente, Messgeräte und Messgeräte

60×33 mm ist eine ideale Verpackungslösung für Instrumenten- und Messgeräteprodukte:

• Gehäuse für Instrumente und Messgeräte
• Datenerfassungsinstrumente
• Gehäuse für Signalgeneratoren
• Leistungsanalysatoren
• Prüfgeräte
• Präzisionsmessgeräte
• Elektronische Prüfgeräte

Warum ist 60×33mm für Instrumente und Messgeräte geeignet? Instrumente und Messgeräte benötigen normalerweise ein breiteres PCB-Layout, um Signalverarbeitungsschaltungen und mehrere Schnittstellen unterzubringen. Die Breite von 60 mm bietet ausreichend Platz für die Montage und die Höhe von 33 mm bietet Platz für Transformatoren, Relais und mittelhohe Komponenten. Das Gehäuse aus Aluminiumlegierung bietet einen guten Schutz für Instrumente und Messgeräte, reduziert die Auswirkungen unnötiger äußerer Umweltfaktoren und verlängert dadurch deren Lebensdauer.

2. Energiekommunikationsausrüstung

• Leistungskommunikationsmodule
• U-Bahn-technische Kommunikationsausrüstung
• Signalumwandlungsmodule
• Ausrüstung für Kommunikationsbasisstationen
• Datenübertragungsmodule
• Videoserver

Warum ist 60×33 mm für die Energiekommunikation geeignet? Leistungskommunikationsgeräte benötigen ein breiteres PCB-Layout, um mehrere Kommunikationsschnittstellen und Verarbeitungsschaltkreise unterzubringen. Die Breite von 60 mm unterstützt mehrere Schnittstellen nebeneinander und die Höhe von 33 mm ermöglicht die gestapelte Installation von Leistungsmodulen und Kommunikationsmodulen.

3. GPS/GPRS-Module und Ortungsgeräte

• Gehäuse für GPS/GPRS-Module
• Fahrzeug-GPS-Tracker
• Geräte zur Positionierung und Verfolgung von Vermögenswerten
• Positionierungsmodule für den Außenbereich
• Drahtlose Plattformterminals

Warum ist 60×33mm für GPS-Module geeignet? GPS-Ortungsgeräte benötigen ein breiteres PCB-Layout, um GPS-Module, Kommunikationsmodule, Antennen und Batterien unterzubringen. Die Breite von 60 mm bietet ausreichend Platz für die Montage und die Höhe von 33 mm bietet Platz für Batterien mit höherer Kapazität oder komplexere Schaltkreise.

4. Leistungsmodule

• Schaltnetzteilmodule
• Stromversorgungsgehäuse für Fahrzeuge
• Wechselrichtergehäuse
• Gleichrichtergehäuse aus Aluminium
• DC-DC-Wandlermodule
• Kommunikationsnetzteile
• AC/DC-Netzteile, geregelte Netzteile

Warum ist 60×33mm für Leistungsmodule geeignet? Leistungsmodule müssen in der Regel Komponenten wie Elektrolytkondensatoren (Höhen bis zu 30 mm), kleine Transformatoren und Kühlkörper aufnehmen. Die Höhe von 33 mm bietet ausreichend Platz für die Montage und die Breite von 60 mm bietet Platz für breite Leiterplattenlayouts.

5. Abschirmboxen und Anti-Interferenz-Anwendungen

Das 60×33 mm große Aluminiumgehäuse kann als hervorragende Lösung zur elektromagnetischen Abschirmung dienen:

• Elektronische Abschirmboxen
• Gehäuse für störungsfreie Geräte
• Abschirmung von Hochfrequenzmodulen
• Präzisions-Schaltkreisschutzboxen
• CPU-Kühlkörpergehäuse

6. Medizinische Ausrüstung

• Gehäuse für medizinische Geräte
• Testmodule
• Überwachungsgerätemodule
• Tragbare medizinische Instrumente

7. Industrielle Steuerungs- und Automatisierungsmodule

• Industrielle Steuerungen
• Module für speicherprogrammierbare Steuerungen (SPS).
• Motion-Control-Module
• Motorantriebsmodule
• I/O-Erweiterungsmodule
• Automatisierungssteuergeräte

8. Beschallungs- und Audiogeräte

• Ausrüstung für Beschallungsanlagen
• Verstärkerschaltungen
• Audiogeräte

Anpassungselement

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 60×33 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Warum Boyuan-Hardware wählen?

Für Hersteller elektronischer Geräte kommt es vor allem darauf an, ob der Lieferant unterstützende Bearbeitungen wie Länge, Endplatten, Schnittstellenöffnungen, Bildschirmfenster, Montagelöcher, Wärmeableitungsstrukturen, PCB-Strukturen, Oberflächenbehandlung und Logos entsprechend dem tatsächlichen Produkt durchführen kann.

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Aluminiumgehäuse- und Aluminiumgehäuseindustrie und bietet auf einer Produktionsfläche von etwa 10.000 Quadratmetern die kundenspezifische Bearbeitung von Aluminiumgehäusen an.

Vom standardmäßigen 60×33-mm-Aluminiumprofil bis zum CNC-gefrästen fertigen Elektronikgehäuse können wir entsprechend den Produktanforderungen des Kunden bearbeiten.

Wenn Sie auf der Suche nach einem 60×33 mm großen industriellen Schaltkastengehäuse aus Aluminium sind, können Sie uns gerne Ihre Leiterplattenabmessungen, Produktzeichnungen oder 3D-Modelle zusenden. Wir können die Spezifikation, die Bearbeitungsmethode und den Anpassungsplan entsprechend Ihrer Produktstruktur bestätigen.

Werkstattschau

FAQ

1. Für welche Produkte ist das 60×33 mm große Aluminiumgehäuse geeignet?

60×33 mm gehört zur Kategorie der mittelgroßen Aluminiumgehäuse mit breitem Gehäuse. Zu den Kernanwendungen gehören Instrumente und Messgeräte, Energiekommunikationsgeräte, U-Bahn-Technikgeräte, medizinische Geräte, Beschallungssysteme, Abschirmkästen, Fahrzeugstromversorgungsgehäuse, Videoserver, drahtlose Plattformen, GPS/GPRS-Module, Wechselrichtergehäuse, Gehäuse für Anti-Interferenz-Geräte, CPU-Kühlkörpergehäuse, Leistungsmodule, industrielle Steuerungsgeräte usw. Die Breite von 60 mm bietet ausreichend Platz für das PCB-Layout und die Höhe von 33 mm bietet Platz für höhere Komponenten.

2. Ist die Länge des Gehäuses 60×33 mm?

Nr. 60×33mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Kann die Länge des 60×33 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Kann die Höhe von 33 mm Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche Elektrolytkondensatoren haben normalerweise eine Höhe von 25–30 mm, und die Innenhöhe von 33 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

5. Kann die Höhe von 33 mm einen Transformator aufnehmen?

Ja. Die Höhe von 33 mm bietet Platz für kleine Transformatoren, Relais und andere größere Komponenten. Entsprechend den Abmessungen Ihres Transformators ist eine spezifische Bestätigung erforderlich.

6. Ist 60×33mm für Abschirmdosen geeignet?

Sehr geeignet. Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf, und der großzügige Innenraum von 33 mm bietet Platz für komplexe Schaltungssysteme und verhindert wirksam elektromagnetische Störungen.

7. Ist 60×33mm für Leistungsmodule geeignet?

Sehr geeignet. Leistungsmodule müssen in der Regel Komponenten wie Elektrolytkondensatoren und Transformatoren aufnehmen. Die Höhe von 33 mm bietet ausreichend Platz für die Montage und die Breite von 60 mm bietet Platz für breite Leiterplattenlayouts.

8. Können im Aluminiumgehäuse Löcher zur Wärmeableitung angebracht werden?

Ja. Boyuan Hardware kann Wärmeableitungsschlitze, Lüftungslöcher und andere Wärmeableitungsstrukturen gemäß Kundenzeichnungen bearbeiten, um die Wärmeableitung der Geräte zu unterstützen.

9. Können SMA-Antennenschnittstellen bearbeitet werden?

An den entsprechenden Schnittstellenpositionen kann eine CNC-Bearbeitung nach Kundenzeichnung durchgeführt werden. Die Breite von 60 mm ermöglicht die Anordnung mehrerer Schnittstellen nebeneinander. Ob es speziell für die Bearbeitung geeignet ist, muss anhand der Schnittstellenabmessungen und der Gehäusestruktur bestätigt werden.

10. Können verschiedene Farben ausgewählt werden?

Ja. Das Aluminiumgehäuse kann durch Prozesse wie Eloxieren unterschiedliche optische Effekte erzielen und die Farbe kann je nach Kundenwunsch beliebig angepasst werden.
