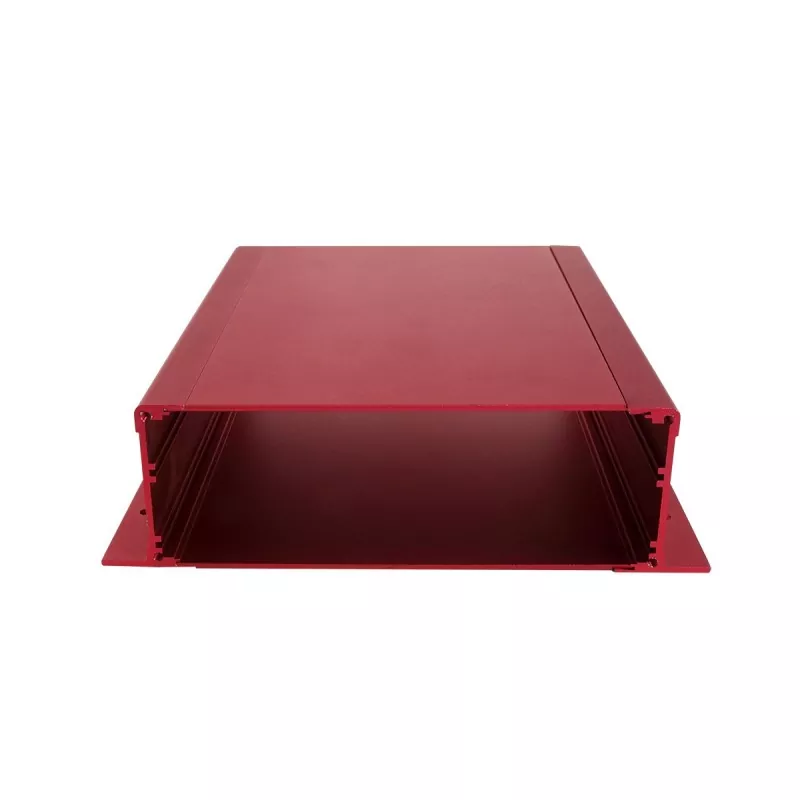

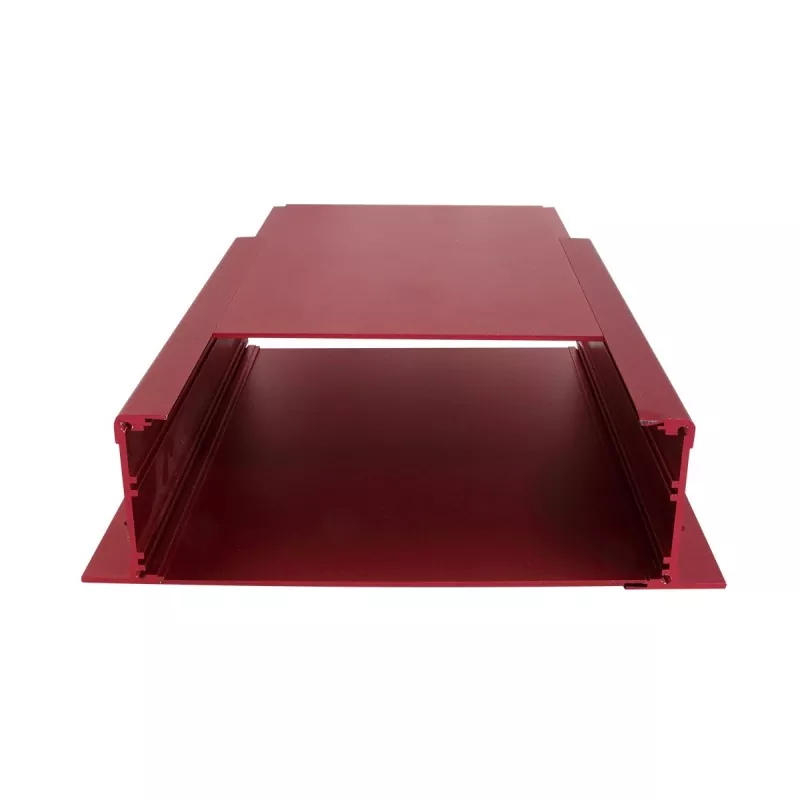

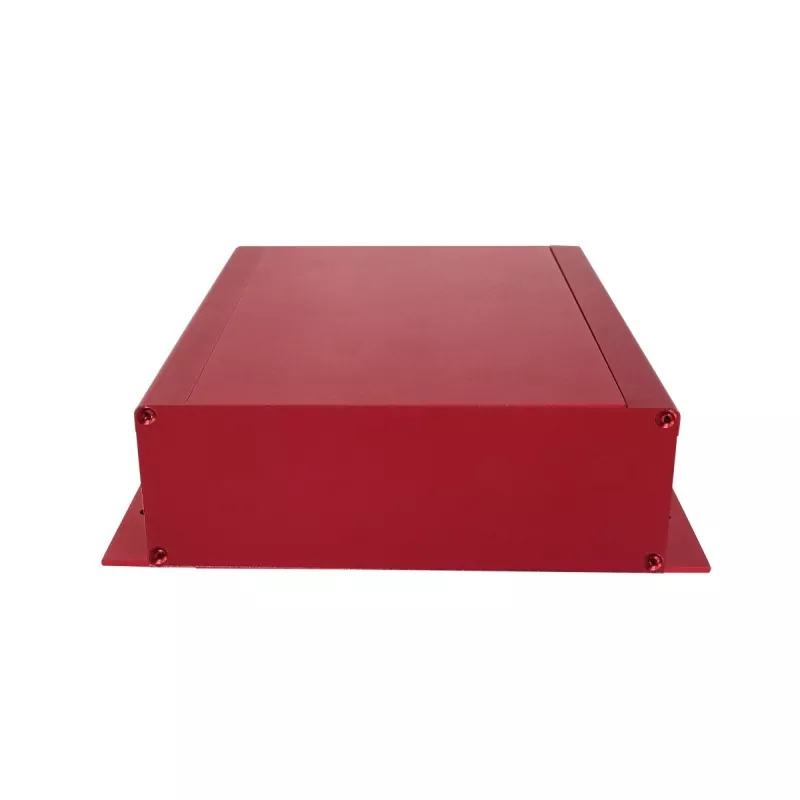

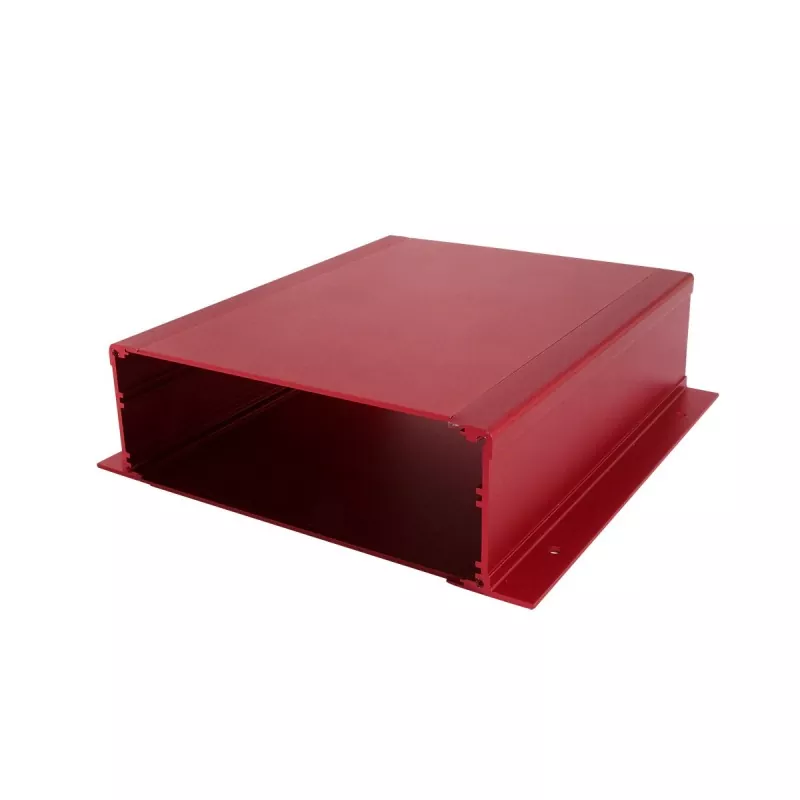

52-mm-Desktop-Aluminium-Strangpressgehäuse für elektronische Geräte

Das 52-mm-Desktop-Aluminium-Extrusionsgehäuse für elektronische Geräte verfügt über eine Aluminiumprofilstruktur. Die Gehäusehöhe ist auf 52 mm festgelegt und die Länge und Breite können je nach Leiterplattenabmessungen, internem Komponentenlayout und Gesamtabmessungen der Ausrüstung angepasst werden.

Im Vergleich zu Gehäusen mit niedrigem Profil wie 30 mm, 34,9 mm und 35 mm bietet die Höhe von 52 mm mehr Platz für die interne Montage und eignet sich daher besser für elektronische Desktop-Geräte, die mehr elektronische Komponenten, Schnittstellen, Leistungsmodule oder interne Strukturteile aufnehmen müssen.

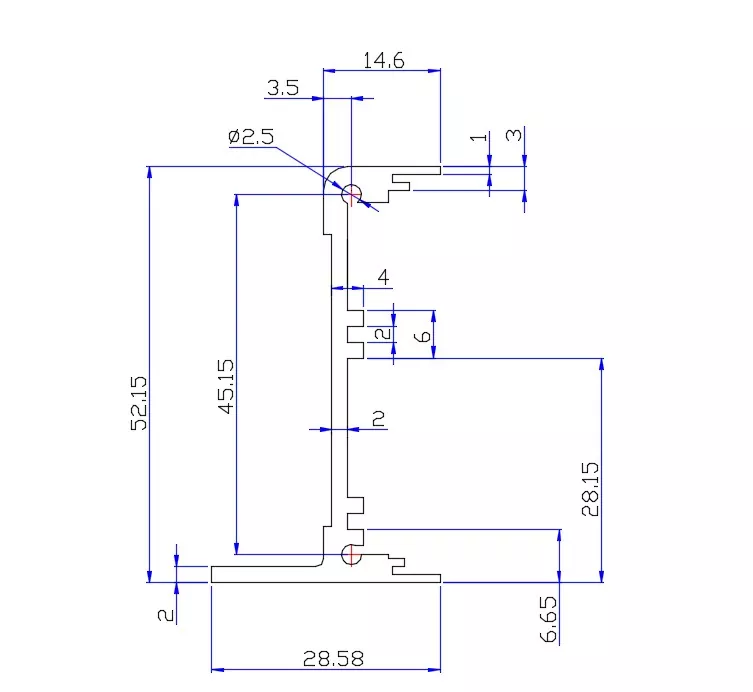

Produktstruktur

Kernvorteile

1. 52 mm feste Höhe für mehr Platz im Innenraum

Im Vergleich zu Low-Profile-Chassis bietet die Höhe von 52 mm mehr vertikalen Innenraum.

Für Geräte, die gleichzeitig installiert werden müssen:

· Leiterplatten

· Elektronische Komponenten

· Schnittstellenbaugruppen

· Leistungsmodule

· Interne Klammern

· Verbindungskabel

Es kann interne Layoutprobleme reduzieren, die durch Höhenbeschränkungen verursacht werden.

Daher eignet sich diese Höhe eher für elektronische Desktop-Geräte, die einen gewissen Innenraumraum benötigen.

2. Desktop-Struktur, geeignet für eigenständige elektronische Geräte

Die Höhe von 52 mm eignet sich für die Herstellung elektronischer Geräte mit einem gewissen Innenraum, die unabhängig aufgestellt und betrieben werden müssen.

Im Vergleich zum 42,5-mm-Gehäuse, das in Geräte eingebettet werden muss, kann dieses Produkt stärker auf Folgendes ausgerichtet sein:

Desktop-Geräte, elektronische Instrumente, Testmodule, Steuergeräte und eigenständige elektronische Module.

3. Länge und Breite anpassbar an die Geräteabmessungen

Die Höhe von 52 mm ist fest, Länge und Breite können jedoch je nach Produkt angepasst werden.

Die endgültigen Abmessungen können in Kombination ermittelt werden mit:

· PCB-Abmessungen

· Komponentenlayout

· Anzahl der Schnittstellen

· Leistungsmodule

· Interne Montagestruktur

· Desktop-Fußabdruck

Dadurch wird eine Diskrepanz zwischen Standard-Chassisabmessungen und tatsächlichen elektronischen Produkten vermieden.

4. PCB-Kartensteckplätze für eine bequeme Leiterplattenmontage

Das Gehäuseinnere ist mit Leiterplattensteckplätzen ausgestattet, die zur Positionierung und Montage der Leiterplatte verwendet werden können.

Bei elektronischen Desktop-Geräten kann die Leiterplatte entlang der Innenstruktur des Gehäuses positioniert werden, während Platz für die Montage anderer interner Komponenten bleibt.

5. Interne Montagenuten unterstützen das Mehrkomponenten-Layout

Die Höhe von 52 mm bietet mehr vertikalen Raum und in Kombination mit internen Montagenuten können je nach Produktstruktur verschiedene elektronische Module und Strukturteile installiert werden.

Bei Geräten mit mehr internen Komponenten können die Positionen von Leiterplatte, Netzteil, Schnittstellen und anderen Komponenten flexibler geplant werden.

6. Die Aluminiumprofilstruktur gleicht Halt und Wärmeableitung aus

Der Gehäusekörper aus Aluminiumprofil bietet stabilen strukturellen Halt und nutzt gleichzeitig die Wärmeleitfähigkeit von Aluminium, um die Wärmeableitung des Geräts zu unterstützen.

Für spezifische Wärmeableitungsanforderungen muss diese in Kombination mit der Leistung elektronischer Komponenten, dem internen Layout und dem tatsächlichen thermischen Design ermittelt werden.

7. Vorder- und Rückseite können je nach Funktion CNC-bearbeitet werden

Die Vorder- und Rückwände können gemäß den tatsächlichen Produktzeichnungen bearbeitet werden, einschließlich:

· Stromschnittstellenlöcher

· USB-Schnittstellenlöcher

· Löcher in der Kommunikationsschnittstelle

· Blinkerleuchtenlöcher

· Knopflöcher

· Befestigungslöcher

· Andere speziell geformte Löcher

Geeignet für elektronische Desktop-Geräte, die mehrere externe Schnittstellen benötigen.

Technische Spezifikationen

Anwendbare Felder

Dieses Modell wird empfohlen, um Desktop-, Instrumenten-, Test- und eigenständige elektronische Geräte hervorzuheben und es deutlich von den vorherigen eingebetteten 42,5-mm-Anwendungen zu unterscheiden.

1. Elektronische Desktop-Geräte

Geeignet für elektronische Geräte, die unabhängig auf einem Schreibtisch platziert werden müssen.

Die Höhe von 52 mm bietet relativ viel Innenraum, während die benutzerdefinierte Länge und Breite je nach Gerätefunktionen und Leiterplattenabmessungen angepasst werden kann.

2. Kleine Test- und Messgeräte

Geeignet für einige kleine Testgeräte, die Leiterplatten, Schnittstellen, Netzteile und interne elektronische Module installieren müssen.

Die Vorder- und Rückseiten können nach Testschnittstellen, Kommunikationsschnittstellen und Stromschnittstellen bearbeitet werden.

3. Datenverarbeitungs- und Erfassungsgeräte

Bei Geräten, die Leiterplatten, Datenschnittstellen, Leistungsmodule und Kommunikationsmodule integrieren müssen, kann die Höhe von 52 mm einen flexibleren internen Layoutraum bieten.

4. Steuer- und Betriebsmodule

Geeignet für einige Steuermodule, elektronische Steuergeräte und Betriebsgeräte, die eine unabhängige Chassisstruktur erfordern.

Die Panels können je nach Position der Tasten, Kontrollleuchten und Schnittstellen CNC-bearbeitet werden.

5. Kommunikations- und Schnittstellenausrüstung

Geeignet für elektronische Desktop-Geräte, die mehrere Kommunikationsschnittstellen, Anschlüsse oder Datenschnittstellen installieren müssen.

Die Länge und Breite des Gehäuses kann entsprechend der Anzahl der Schnittstellen und dem PCB-Layout angepasst werden.

Anpassbare Artikel

Werkstattschau

3-Achsen-CNC-Bearbeitungsfähigkeit

Boyuan Hardware verwendet derzeit hauptsächlich die 3-Achsen-CNC-Bearbeitung und kann die anschließende Bearbeitung des 52-mm-Aluminiumprofilchassis und der Paneele gemäß den Produktzeichnungen durchführen.

Bearbeitbar:

· CNC-Öffnungen

· Bohren

· Tippen

· Befestigungslöcher

· Schnittstellenlöcher

· Speziell geformte Löcher im Panel

· Senk-/Senklöcher

· Logo und Kennzeichnung

· Andere Strukturbearbeitung

Der spezifische Bearbeitungsinhalt wird anhand von Produktzeichnungen und strukturellen Anforderungen festgelegt.

Qualitätsprüfung

Je nach Produktanforderung kann Folgendes durchgeführt werden:

· Prüfung des Erscheinungsbilds des Profils

· Längenmaßprüfung

· Prüfung der CNC-Bearbeitungsmaße

· Lochpositionsprüfung

· Gewindeprüfung

· Prüfung der Plattenabmessungen und des Aussehens

· Prüfung des Aussehens der Oberflächenbehandlung

· Montageinspektion

· Prüfung des Aussehens des fertigen Produkts

Bei Produkten mit expliziten Maßtoleranzanforderungen kann die Prüfung nach Kundenzeichnungen und technischen Anforderungen durchgeführt werden.

FAQ

Q1. Ist die Höhe dieses Chassis festgelegt?

Ja. Die Höhe dieses Modells ist auf 52 mm festgelegt, während Länge und Breite individuell angepasst werden können.

Q2. Kann das Gehäuse als Gehäuse für elektronische Desktop-Geräte verwendet werden?

Ja. Die Höhe von 52 mm bietet zusätzlichen Innenraum für Leiterplatten, elektronische Komponenten, Schnittstellen und interne Montagestrukturen und eignet sich somit für kompakte elektronische Desktop-Geräte.

Q3. Kann ich die Länge und Breite anpassen?

Ja. Die Länge und Breite können je nach Leiterplattenabmessungen, internen Komponenten und Gesamtausrüstungsanforderungen angepasst werden.

Q4. Verfügt das 52-mm-Desktop-Aluminium-Strangpressgehäuse für elektronische Geräte über einen PCB-Steckplatz?

Ja. Die Aluminium-Strangpressstruktur verfügt über einen internen PCB-Steckplatz für die Positionierung und Installation der PCB.

F5. Können die Vorder- und Rückseite individuell angepasst werden?

Ja. Die Panels können je nach Schnittstellen-, Montage-, Anzeige- und Tastenanforderungen CNC-bearbeitet werden.

F6. Können Befestigungslöcher und Gewindelöcher hinzugefügt werden?

Ja. Befestigungslöcher, Bohrlöcher und Gewindelöcher können nach Produktzeichnung bearbeitet werden.

F7. Bietet das Aluminiumgehäuse eine Wärmeableitung?

Die Aluminium-Strangpressstruktur sorgt für einen Wärmeableitungspfad. Für spezifische thermische Anforderungen sollte das Design entsprechend der Komponentenleistung und der internen Anordnung festgelegt werden.

F8. Kann die Farbe individuell angepasst werden?

Ja. Oberflächenbeschaffenheit und Farbe können je nach Produktanforderungen angepasst werden.
