34,9 mm flaches Aluminium-Strangpressgehäuse für elektronische Geräte

Das 34,9-mm-Low-Profile-Aluminium-Strangpressgehäuse für elektronische Geräte verfügt über eine Aluminiumprofilstruktur. Die Gehäusehöhe ist auf 34,9 mm festgelegt und die Länge und Breite können je nach Leiterplattenabmessungen, internem Komponentenlayout und Anforderungen an die Geräteinstallation angepasst werden.

Das Gehäuseinnere verfügt über Leiterplattenkartensteckplätze und Montagenuten, die zur Leiterplattenpositionierung, internen Modulmontage und strukturellen Befestigung verwendet werden können. Das Aluminiumprofil selbst verfügt über eine gewisse Wärmeableitungsfähigkeit und bietet in Kombination mit der Produktstruktur Wärmeableitungsraum.

Im Vergleich zu ultradünnen Gehäusen mit geringerer Höhe sorgt die Höhe von 34,9 mm für ein niedriges Profil und bietet gleichzeitig mehr Montageraum für Leiterplatten, Schnittstellen und interne elektronische Komponenten, geeignet für elektronische Geräte, die ein Gleichgewicht zwischen kompakten Abmessungen und internem Montageraum benötigen.

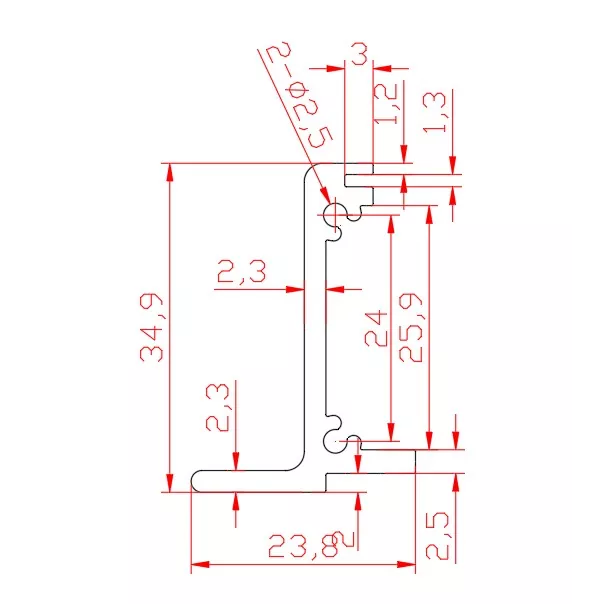

Produktstruktur

Designvorteile

1. 34,9 mm feste Höhe, geeignet für flache elektronische Geräte

34,9 mm ist eine relativ niedrige Gehäusehöhe, die den Platzbedarf des Geräts insgesamt reduzieren kann.

Im Vergleich zu Elektronikgehäusen normaler Höhe eignet sich diese flache Struktur besser für Anwendungen mit Anforderungen an Gerätedicke, Montagehöhe oder Gesamtvolumen.

2. Länge und Breite anpassbar an die Geräteanforderungen

Die Produkthöhe ist auf 34,9 mm festgelegt, Länge und Breite sind jedoch keine festen Abmessungen.

Die passende Länge und Breite lässt sich ermitteln nach:

• Leiterplattenabmessungen
• Komponentenlayout
• Anzahl der Schnittstellen
• Interne Montageposition
• Gesamtabmessungen der Ausrüstung
• Montageraum

Daher kann die gleiche 34,9-mm-Profilstruktur für elektronische Geräte unterschiedlicher Größe verwendet werden.

3. Eingebaute PCB-Kartensteckplätze für eine bequeme Leiterplattenmontage

Das Gehäuseinnere ist mit einer Kartensteckplatzstruktur ausgestattet, die zur Positionierung und Montage der Leiterplatte verwendet werden kann.

Im Vergleich zur ausschließlichen Verwendung von Schraubpfosten zur Befestigung der Leiterplatte ermöglicht die Kartensteckplatzstruktur die Positionierung der Leiterplatte entlang der Innenstruktur des Gehäuses, was auch dazu beiträgt, das interne Layout sauber zu halten.

4. Interne Montagenuten erleichtern den modularen Aufbau

Die internen Montagenuten können zur Montage verschiedener interner Strukturteile verwendet werden, wie zum Beispiel:

• Leiterplatten
• Montagehalterungen
• Elektronische Module
• Befestigungselemente

Bei Geräten, bei denen mehrere Komponenten innerhalb einer begrenzten Höhe angeordnet werden müssen, können die Montagenuten eine flexiblere interne Strukturgestaltung ermöglichen.

5. Die Aluminiumprofilstruktur gleicht strukturelle Festigkeit und Wärmeableitung aus

Der Aluminiumprofil-Chassiskörper dient nicht nur dem Schutz interner elektronischer Komponenten, sondern bietet auch stabilen strukturellen Halt.

Aluminium hat eine gute Wärmeleitfähigkeit und kann in Kombination mit der Struktur des Profils selbst für elektronische Geräte verwendet werden, die eine gewisse Wärmeableitungsfähigkeit erfordern.

6. Vorder- und Rückseite können CNC-bearbeitet werden

Die Vorder- und Rückseite können entsprechend der endgültigen Anordnung der Geräteschnittstellen bearbeitet werden, zum Beispiel:

• USB-Schnittstellenlöcher
• Löcher für die Stromschnittstelle
• Löcher für die Kommunikationsschnittstelle
• Löcher für Kontrollleuchten
• Knopflöcher
• Befestigungslöcher
• Weitere speziell geformte Öffnungen

Dadurch kann das Gehäuse an die Schnittstellenanordnung bestimmter elektronischer Geräte angepasst werden.

Technische Spezifikationen

Anwendbare Felder

1. Kleine Datenerfassungsgeräte

Geeignet für kleine elektronische Geräte, die Leiterplatten, Schnittstellen und Datenerfassungsmodule installieren müssen.

Die flache 34,9-mm-Struktur hilft dabei, das Gesamtvolumen des Geräts zu kontrollieren, während die anpassbare Länge und Breite je nach Leiterplatten- und Schnittstellenlayout angepasst werden kann.

2. Kommunikations- und Schnittstellenmodule

Geeignet für Kommunikationsschnittstellen, Signalumwandlung und anschlussartige Elektronikmodule.

Die Vorder- und Rückseite können je nach Anzahl und Art der Schnittstellen CNC-bearbeitet werden, während die internen Kartensteckplätze zur Leiterplattenpositionierung genutzt werden können.

3. Eingebettete elektronische Geräte

Bei elektronischen Modulen, die in Geräten, Schaltschränken oder anderen begrenzten Räumen installiert werden müssen, kann das Low-Profile-Chassis den Platzbedarf für die Montage reduzieren.

4. Industrielle elektronische Module

Geeignet für einige kleine industrielle Elektronikmodule, die einen unabhängigen Gehäuseschutz erfordern, wie z. B. Steuermodule, Schnittstellenmodule und Datenverarbeitungsmodule.

5. IoT und intelligente elektronische Geräte

Bei elektronischen Geräten, die Leiterplatten, Kommunikationsmodule und Schnittstellen in einem kompakten Gehäuse integrieren müssen, kann die Höhe von 34,9 mm ein Gleichgewicht zwischen Geräteabmessungen und Innenraum schaffen.

Anpassbare Artikel

Produktionsprozess

Der Kunde stellt Maße/Zeichnungen zur Verfügung

↓

Bestätigen Sie die festen Höhen- und Längen-/Breitenabmessungen von 34,9 mm

↓

Bestätigen Sie die Leiterplatten-, Schnittstellen- und internen Montageanforderungen

↓

Bearbeitung von Aluminiumprofilen

↓

Längenschneiden

↓

3-Achsen-CNC-Bearbeitung

↓

Bearbeitung der Vorder- und Rückseite

↓

Oberflächenbehandlung

↓

Teileinspektion

↓

Chassismontage

↓

Inspektion des fertigen Produkts

↓

Verpackung und Versand

Fertigungsvorteile

Über 20 Jahre Erfahrung in der Herstellung von Aluminiumprodukten

Boyuan Hardware beschäftigt sich seit über 20 Jahren intensiv mit der Herstellung von Aluminiumprodukten und Produkten im Zusammenhang mit Aluminiumprofilen und verfügt über Produktionserfahrung bei Aluminiumprofil-Chassis, Aluminiumgehäusen, CNC-bearbeiteten Teilen und anderen Produkten.

Ca. 10.000㎡ Produktionsstandort

Die Produktionsfläche des Werks beträgt ca. 10.000 m² und ist für die Bearbeitung von Aluminiumprodukten, CNC-Bearbeitung, Bohren, Gewindeschneiden, Oberflächenbehandlung, Montage und Inspektion geeignet.

Ca. 300 Sätze vorhandener Formen

Das Unternehmen verfügt über etwa 300 Formensätze, die für die Herstellung und Entwicklung von Aluminiumprofilprodukten unterschiedlicher Spezifikationen verwendet werden können.

3-Achsen-CNC-Bearbeitung

Derzeit wird hauptsächlich die 3-Achsen-CNC-Bearbeitung verwendet, und Bohren, Gewindeschneiden, Öffnen und andere Bearbeitungen von Fahrgestellplatten und -profilen können gemäß Produktzeichnungen durchgeführt werden.

Qualitätsprüfung

Während der Produktion können entsprechend den Produktanforderungen entsprechende Prüfungen durchgeführt werden, darunter:

• Inspektion des Rohmaterials und des Profilaussehens
• Prüfung der Längenabmessungen
• Prüfung der CNC-Bearbeitungsmaße
• Inspektion der Lochposition
• Gewindeinspektion
• Inspektion des Erscheinungsbilds des Panels
• Inspektion des Aussehens der Oberflächenbehandlung
• Montagekontrolle
• Prüfung des Aussehens des fertigen Produkts

Bei Produkten mit expliziten Maßtoleranzanforderungen kann die Prüfung nach Kundenzeichnungen und technischen Anforderungen durchgeführt werden.

Werkstattschau

FAQ

Q1. Ist die Höhe des 34,9 mm flachen Aluminium-Strangpressgehäuses für elektronische Geräte anpassbar?

Die Höhe dieses Modells ist auf 34,9 mm festgelegt. Länge und Breite können individuell an die Ausstattungsanforderungen angepasst werden.

Q2. Können Länge und Breite individuell angepasst werden?

Ja. Länge und Breite können je nach Leiterplattengröße, Komponentenlayout, Schnittstellenanforderungen und Einbauraum angepasst werden.

Q3. Kann das Gehäuse eine Leiterplatte aufnehmen?

Ja. Die Aluminium-Strangpressstruktur verfügt über einen internen PCB-Steckplatz für die Positionierung und Installation der PCB.

Q4. Können die Vorder- und Rückseite individuell angepasst werden?

Ja. Die Panels können entsprechend den erforderlichen Schnittstellen, Befestigungslöchern, Anzeigeöffnungen und anderen Merkmalen CNC-bearbeitet werden.

F5. Können Befestigungslöcher und Gewindelöcher hinzugefügt werden?

Ja. Befestigungslöcher, Bohrlöcher und Gewindelöcher können nach Produktzeichnung bearbeitet werden.

F6. Verfügt das Gehäuse über eine Wärmeableitungsstruktur?

Ja. Die Aluminium-Strangpressstruktur bietet einen Wärmeableitungspfad und kann entsprechend der internen Komponentenanordnung gestaltet werden.
