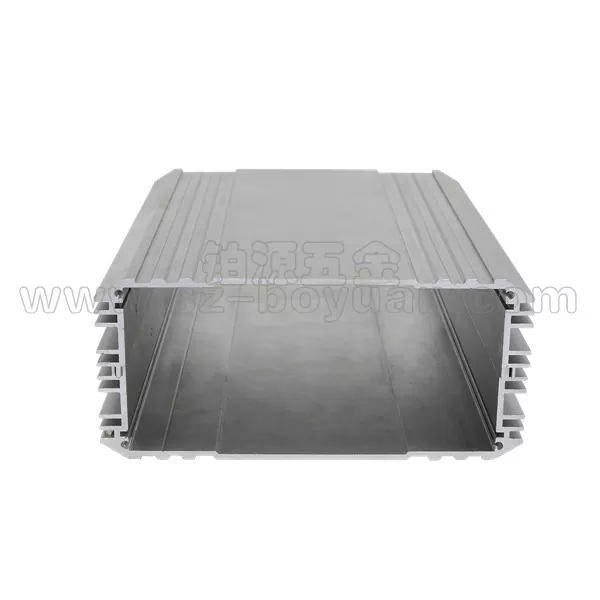

42,5-mm-Industrie-Steuerungsgehäuse aus eingebettetem Aluminium

Das 42,5-mm-Industrie-Steuerungsgehäuse aus eingebettetem Aluminium verfügt über eine Aluminiumprofilstruktur. Die Höhe ist auf 42,5 mm festgelegt und die Länge und Breite können je nach Gerätestruktur, Leiterplattenabmessungen und Montageraum angepasst werden.

Im Inneren des Gehäuses befinden sich Steckplätze für Leiterplattenkarten und Montagenuten, die zur Positionierung der Leiterplatte sowie zur Montage interner elektronischer Module, Halterungen und anderer Strukturteile dienen. Die Aluminiumprofilstruktur verfügt außerdem über eine gewisse Wärmeableitungsfähigkeit und eignet sich für elektronische Geräte, die strukturelle Unterstützung und grundlegende Wärmeableitung erfordern.

Die Höhe von 42,5 mm sorgt für ein relativ kompaktes Profil und bietet gleichzeitig mehr Platz für Leiterplatten, elektronische Komponenten, Schnittstellen und interne Montagestrukturen als Low-Profile-Chassis. Dadurch eignet es sich für Anwendungen, die in andere Geräte eingebettet werden müssen oder über begrenzte Montageräume verfügen, aber keine übermäßig niedrige Chassisstruktur verwenden können.

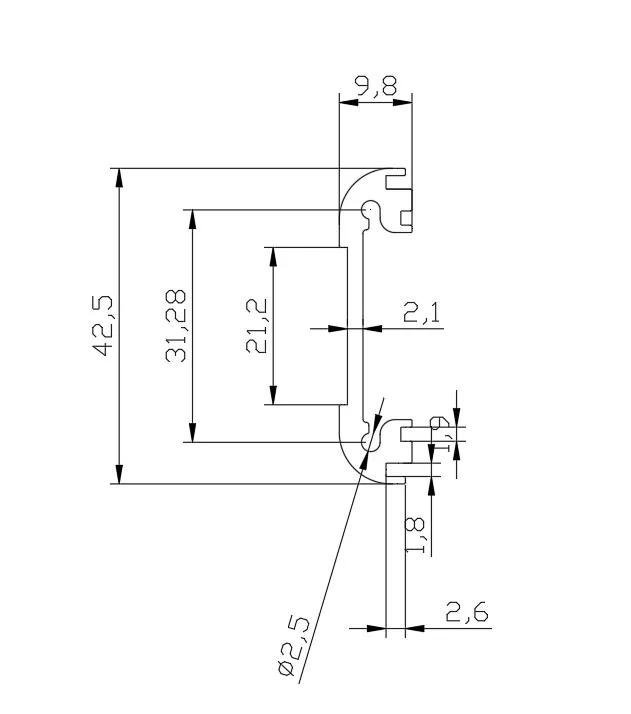

Produktstruktur

Kernvorteile

1. 42,5 mm feste Höhe, geeignet für die Installation eingebetteter Geräte

Im Vergleich zu ultradünnen Gehäusen bietet die Höhe von 42,5 mm mehr Platz im Innenraum, während die Gesamtgröße dennoch relativ kompakt bleibt.

Für elektronische Module, die eingebaut werden müssen in:

• Schaltschränke
• Innenausstattung
• Racks oder Gerätemontageräume
• Kundenspezifische Gerätestrukturen
• In anderen elektronischen Geräten

Die Länge und Breite des Fahrgestells kann entsprechend dem tatsächlichen Einbauraum bestimmt werden.

2. Anpassbare Länge und Breite zur einfachen Anpassung an den Installationsraum

Die Höhe des 42,5 mm starken Embedded-Aluminium-Industriesteuergehäuses ist auf 42,5 mm festgelegt, während Länge und Breite je nach Gerätestruktur angepasst werden können.

Die Länge und Breite des Fahrgestells kann bestimmt werden nach:

• Einbaulage
• Leiterplattenabmessungen
• Komponentenlayout
• Schnittstellenpositionen
• Interne Module
• Gesamtabmessungen der Ausrüstung

Diese Struktur eignet sich besonders für eingebettete elektronische Module mit nicht standardmäßigen Größen.

3. Interne PCB-Kartensteckplätze für eine bequeme Platinenpositionierung

Das Gehäuseinnere ist mit PCB-Kartensteckplätzen ausgestattet, die entsprechend der PCB-Struktur positioniert und montiert werden können.

Bei Geräten, bei denen die Leiterplatte im Gehäuse integriert werden muss, können die Kartensteckplätze den Einsatz zusätzlicher Stützteile reduzieren und dazu beitragen, die Montageposition der Leiterplatte stabil zu halten.

4. Interne Montagenuten unterstützen die interne Strukturanordnung

Zusätzlich zu den PCB-Kartensteckplätzen verfügt das Gehäuseinnere über Montagenuten, die zur Befestigung interner Module, Halterungen und anderer Strukturteile verwendet werden können.

Bei Geräten, die mehrere elektronische Komponenten auf begrenztem Raum integrieren müssen, kann die Innenaufteilung entsprechend der tatsächlichen Struktur erfolgen.

5. Die Aluminiumprofilstruktur gleicht strukturelle Unterstützung und Wärmeableitung aus

Das Aluminiumprofil als Hauptkörper des Fahrgestells kann eine stabile strukturelle Unterstützung bieten.

Gleichzeitig verfügt Aluminium selbst über eine gute Wärmeleitfähigkeit und kann in Kombination mit der Profilstruktur dazu beitragen, dass elektronische Geräte Wärme ableiten.

Für Produkte mit spezifischen höheren Anforderungen an die Wärmeableitung müssen entsprechende Lösungen entsprechend dem Stromverbrauch, dem Layout und dem tatsächlichen thermischen Design der elektronischen Komponenten ermittelt werden.

6. Vorder- und Rückseite unterstützen die Bearbeitung von Geräteschnittstellen

Die Vorder- und Rückwände können je nach Ausstattung CNC-bearbeitet werden, zum Beispiel:

• Stromschnittstellen
• USB-Schnittstellen
• Kommunikationsschnittstellen
• Kontrollleuchten
• Knöpfe
• Befestigungslöcher
• Weitere speziell geformte Schnittstellen

Daher kann das Gehäuse an das Schnittstellenlayout der endgültigen elektronischen Ausrüstung angepasst werden.

Technische Spezifikationen

Anwendbare Felder

Dieses Modell wird empfohlen, um die „eingebettete Installation“ hervorzuheben und es vom vorherigen 35-mm-Kompaktmodell zu unterscheiden.

1. Eingebettete Steuermodule

Geeignet für kleine Steuermodule, die in Automatisierungsgeräten, Schaltschränken oder anderen Geräten installiert sind.

Die Höhe von 42,5 mm bietet relativ viel Platz für die Montage von Steuerplatinen und internen Komponenten, während die kundenspezifische Länge und Breite dabei hilft, das Gehäuse an die spezifische Installationsposition anzupassen.

2. Datenerfassungsmodule

Bei Geräten, die Erfassungsschaltkreise, Schnittstellen und Datenverarbeitungsmodule installieren müssen, kann die Leiterplatte über die internen PCB-Kartensteckplätze befestigt werden und die Gehäuseabmessungen entsprechend dem Installationsraum des Geräts angepasst werden.

3. Interne elektronische Module von Industrieanlagen

Geeignet für elektronische Module, die in große Geräte integriert werden müssen, z. B. Steuer-, Schnittstellen- oder Signalverarbeitungsmodule.

Die Länge und Breite des Fahrgestells können an den Innenraum der Ausrüstung angepasst werden, wodurch unnötige Außenabmessungen reduziert werden.

4. Eingebettete Kommunikationsausrüstung

Geeignet für Kommunikations- oder Schnittstellenmodule, die in andere Geräte eingebaut werden müssen.

Die Vorder- und Rückseite können je nach Kommunikationsschnittstelle, Stromschnittstelle und anderen Anforderungen bearbeitet werden.

5. Elektronische Module für Automatisierungsgeräte

Für unabhängige elektronische Module in Automatisierungsgeräten kann ein Aluminiumprofil-Chassis einen unabhängigen strukturellen Schutz bieten, während die kundenspezifische Länge und Breite an die interne Installationsposition des Geräts angepasst werden kann.

Anpassbare Artikel

3-Achsen-CNC-Bearbeitungsfähigkeit

Boyuan Hardware verwendet derzeit hauptsächlich die 3-Achsen-CNC-Bearbeitung und kann die anschließende Bearbeitung des 42,5-mm-Aluminiumprofilchassis und der Platten gemäß Produktzeichnungen durchführen.

Zu den Bearbeitungsinhalten können gehören:

• CNC-Öffnungen
• Bohren
• Klopfen
• Bearbeitung der Befestigungslöcher
• Bearbeitung von Schnittstellenlöchern
• Platte mit speziell geformten Löchern
• Senk-/Senklöcher
• Logo- und Markierungsbearbeitung
• Sonstige strukturelle Bearbeitung

Der spezifische Bearbeitungsinhalt wird anhand von Produktzeichnungen und strukturellen Anforderungen festgelegt.

Produktionsprozess

Der Kunde stellt Produktzeichnungen oder Maßanforderungen zur Verfügung

↓

Bestätigen Sie die feste Höhe von 42,5 mm

↓

Bestätigen Sie Länge, Breite und Einbauraum

↓

Bestätigen Sie das PCB- und interne Komponentenlayout

↓

Bearbeitung von Aluminiumprofilen

↓

Längenschneiden

↓

3-Achsen-CNC-Bearbeitung

↓

Bearbeitung der Vorder- und Rückseite

↓

Oberflächenbehandlung

↓

Prüfung der Abmessungen und des Aussehens

↓

Chassismontage

↓

Inspektion des fertigen Produkts

↓

Verpackung und Versand

Über Boyuan

Über 20 Jahre Erfahrung in der Herstellung von Aluminiumprodukten

Boyuan Hardware beschäftigt sich seit über 20 Jahren mit Aluminiumprodukten und der damit verbundenen Bearbeitung. Die Produkte umfassen Aluminiumprofilgehäuse, Aluminiumgehäuse und CNC-bearbeitete Teile.

Ca. 10.000㎡ Produktionsstandort

Die Produktionsfläche des Werks beträgt ca. 10.000 m² und ist für die Bearbeitung von Aluminiumprodukten, CNC-Bearbeitung, Bohren, Gewindeschneiden, Oberflächenbehandlung, Montage und Inspektion geeignet.

Ca. 300 Sätze vorhandener Formen

Mit etwa 300 vorhandenen Formensätzen stehen wir für die Herstellung von Aluminiumprofilprodukten unterschiedlicher Spezifikationen zur Verfügung.

3-Achsen-CNC-Bearbeitung

Derzeit wird die 3-Achsen-CNC hauptsächlich für die Bearbeitung von Aluminiumprodukten und Fahrgestellen eingesetzt und führt Bohr-, Gewindeschneid-, Öffnungs- und andere Prozesse gemäß Kundenzeichnungen durch.

Werkstattschau

FAQ

Q1. Ist die Höhe dieses Chassis festgelegt?

Ja. Die Höhe dieses Modells ist auf 42,5 mm festgelegt, während Länge und Breite individuell angepasst werden können.

Q2. Warum ist dieses Gehäuse für den eingebetteten Einbau geeignet?

Die feste Höhe von 42,5 mm sorgt für ein relativ kompaktes Profil und lässt gleichzeitig mehr Platz für die Leiterplatteninstallation, Komponenten und Montagestrukturen. Auch Länge und Breite können an den verfügbaren Einbauraum angepasst werden.

Q3. Kann das Gehäuse an meine Leiterplatte angepasst werden?

Ja. Länge und Breite können entsprechend den Leiterplattenabmessungen, dem Komponentenlayout und den Installationsanforderungen angepasst werden.

Q4. Verfügt das Gehäuse über einen internen PCB-Steckplatz?

Ja. Die Aluminium-Strangpressstruktur verfügt über einen internen PCB-Steckplatz für die Positionierung und Installation der PCB.

F5. Können interne Montagestrukturen individuell angepasst werden?

Ja. Interne Montagenuten und die damit verbundene Bearbeitung können entsprechend der Produktstruktur gestaltet werden.

F6. Können die Vorder- und Rückwände bearbeitet werden?

Ja. Die Platten können für Schnittstellen, Montagelöcher, Anzeigen, Tasten und andere erforderliche Öffnungen CNC-bearbeitet werden.

F7. Kann das Chassis für wärmeerzeugende Komponenten verwendet werden?

Die Aluminium-Strangpressstruktur sorgt für einen Wärmeableitungspfad. Bei Produkten mit besonderen thermischen Anforderungen sollte das tatsächliche Wärmeableitungsdesign entsprechend der Komponentenleistung und dem Layout bestimmt werden.

F8. Welche CNC-Bearbeitungsmöglichkeiten bieten Sie an?

Boyuan bietet hauptsächlich 3-Achsen-CNC-Bearbeitung für Aluminiumchassis und zugehörige Komponenten an.
