Kompaktes 35-mm-Aluminium-Strangpressgehäuse für elektronische Anwendungen

Dieses kompakte 35-mm-Aluminium-Strangpressgehäuse für elektronische Anwendungen verfügt über eine Aluminiumprofilstruktur. Die Höhe ist auf 35 mm festgelegt und die Länge und Breite können je nach Leiterplattenabmessungen, internem Komponentenlayout und Anforderungen an die Geräteinstallation angepasst werden.

Im Inneren des Gehäuses befinden sich Steckplätze für Leiterplattenkarten und Montagenuten, die zur Positionierung der Leiterplatte sowie zur Montage interner elektronischer Module und Strukturteile dienen. Gleichzeitig verfügt die Aluminiumprofilstruktur über eine gewisse Wärmeableitungsfähigkeit und erfüllt so die strukturelle Unterstützung und die grundlegenden Wärmeableitungsanforderungen kleiner elektronischer Geräte.

Die kompakte Höhe von 35 mm eignet sich für elektronische Geräte, die die Gesamtlautstärke des Geräts kontrollieren müssen und dennoch einen gewissen internen Montageraum benötigen. Durch Anpassen der Gehäuselänge und -breite können die Gehäuseabmessungen besser an die tatsächliche Leiterplatte und das interne Komponentenlayout angepasst werden.

Produktstruktur

Strukturelle Logik

35 mm feste Höhe → Längen- und Breitenanpassung → Leiterplattenkartensteckplätze → interne Montagenuten → Wärmeableitungsstruktur → Bearbeitung der Vorder- und Rückseite → Gehäusemontage

Kernvorteile

1. 35 mm feste Höhe, wodurch kompakte Abmessungen und Innenraum ausgeglichen werden

Die Höhe von 35 mm sorgt für ein relativ kompaktes Geräteprofil und bietet gleichzeitig mehr Platz für die Montage von Leiterplatten und internen elektronischen Komponenten als Gehäuse mit extrem niedriger Höhe.

Geeignet für Produkte mit Anforderungen an die Gesamtabmessungen des Geräts, die im Inneren dennoch einen bestimmten Platz für die Komponentenanordnung benötigen.

2. Länge und Breite anpassbar an die tatsächliche Ausrüstung

Das Kernmerkmal dieses Produkts ist nicht ein festes Längen- und Breitenmaß, sondern:

Feste Höhe von 35 mm + anpassbare Länge + anpassbare Breite.

Die Länge und Breite des Fahrgestells kann anhand folgender Faktoren bestimmt werden:

• Leiterplattenabmessungen
• Komponentenlayout
• Schnittstellenpositionen
• Anzahl interner Module
• Montagemethode
• Anforderungen an die Gesamtabmessungen des Geräts

Dadurch wird vermieden, dass im Innenraum Platz für den Einbau in ein Standardgehäuse verschwendet wird.

3. Integrierte PCB-Kartensteckplätze

Das Gehäuseinnere ist mit Leiterplattensteckplätzen ausgestattet, die zur Positionierung und Montage der Leiterplatte verwendet werden können.

Bei elektronischen Produkten, bei denen die Leiterplatte direkt in das Aluminiumprofilgehäuse integriert werden muss, helfen die Kartensteckplätze dabei, die Leiterplattenposition zu bestimmen und den Bedarf an zusätzlichen Befestigungsstrukturen zu reduzieren.

4. Interne Montagenuten unterstützen eine flexible Anordnung

Die internen Montagenuten können zur Montage verschiedener interner Strukturteile verwendet werden.

Je nach Produktdesign kann das interne Layout um die Leiterplatte, elektronische Module und andere Komponenten herum erfolgen, wodurch der begrenzte Raum mit einer Höhe von 35 mm rationeller genutzt wird.

5. Die Aluminiumprofilstruktur gleicht Halt und Wärmeableitung aus

Der Aluminiumprofilkörper kann für eine stabile Fahrgestellstruktur sorgen, während Aluminium selbst eine gute Wärmeleitfähigkeit aufweist.

Bei kleinen elektronischen Geräten kann das Wärmeableitungsdesign in Kombination mit der Profilstruktur und der internen Komponentenanordnung durchgeführt werden.

6. Vorder- und Rückseite je nach Geräteschnittstelle bearbeitbar

Die Vorder- und Rückseiten können entsprechend der tatsächlichen Gerätestruktur CNC-bearbeitet werden, zum Beispiel:

• Löcher für die Stromschnittstelle
• USB-Schnittstellenlöcher
• Löcher für die Kommunikationsschnittstelle
• Löcher für Kontrollleuchten
• Knopflöcher
• Befestigungslöcher
• Weitere speziell geformte Löcher

Dadurch kann das Gehäuse an die Schnittstellenanordnung bestimmter elektronischer Geräte angepasst werden.

Technische Spezifikationen

Warum eine feste Höhe von 35 mm wählen?

Bei Gehäusen elektronischer Geräte ist kleiner nicht immer besser.

Wenn das Fahrgestell zu niedrig ist, kann es Folgendes einschränken:

• PCB-Layout
• Bauteilhöhe
• Schnittstellenmontage
• Internes Strukturdesign
• Wärmeableitungsraum

Die Höhe von 35 mm hält das Gerät kompakt und bietet gleichzeitig mehr Platz für interne Leiterplatten und elektronische Komponenten als ultraniedrige Strukturen.

Gleichzeitig können Länge und Breite unabhängig voneinander angepasst werden, sodass das Gehäuse entsprechend den tatsächlichen Abmessungen der Leiterplatte gestaltet werden kann, anstatt dass die Leiterplatte an ein festes Gehäuse angepasst werden muss.

Anwendbare Felder

Dieses kompakte 35-mm-Aluminium-Extrusionsgehäuse für elektronische Anwendungen wird empfohlen, um sich auf kleine, kompakte elektronische Geräte zu konzentrieren, die einen gewissen Innenraum benötigen, und nicht alle industriellen Geräte umfassend abzudecken.

1. Kleine Steuermodule

Geeignet für kleine Steuermodule, die Leiterplatten, Steuerschaltkreise und Schnittstellen in ein unabhängiges Gehäuse integrieren müssen.

Durch die Höhe von 35 mm kann der Gesamtplatzbedarf des Geräts reduziert werden, während kundenspezifische Länge und Breite an die interne Leiterplatte angepasst werden.

2. Datenerfassungs- und Signalverarbeitungsmodule

Bei Geräten, die Leiterplatten, Schnittstellen und Datenverarbeitungsschaltkreise installieren müssen, können die internen Kartensteckplätze für die Leiterplattenpositionierung verwendet werden, und das Schnittstellenlayout kann durch benutzerdefinierte Bedienfelder vervollständigt werden.

3. Kommunikationsschnittstellengeräte

Geeignet für kleine Kommunikations-, Signalumwandlungs- und Schnittstellenerweiterungsgeräte.

Die Länge und Breite des Gehäuses kann je nach Anzahl der Schnittstellen, Leiterplattenabmessungen und Montageraum angepasst werden.

4. Eingebettete elektronische Module

Geeignet für elektronische Module, die in andere Geräte, Schaltschränke oder begrenzte Einbauräume eingebaut werden müssen.

Die kompakte Struktur kann dazu beitragen, den vom Gerät eingenommenen Platz zu kontrollieren und gleichzeitig den notwendigen internen Montageraum beizubehalten.

5. IoT und intelligente elektronische Geräte

Bei kleinen elektronischen IoT-Geräten, die Leiterplatten, Kommunikationsmodule, Netzteile und externe Schnittstellen integrieren müssen, kann die feste Höhe von 35 mm ein Gleichgewicht zwischen Geräteabmessungen und internem Layout erreichen.

Anpassbare Artikel

3-Achsen-CNC-Bearbeitung

Für das 35-mm-Aluminiumprofil-Chassis kann die anschließende Präzisionsbearbeitung des Profils und der Paneele mit einer 3-Achsen-CNC-Bearbeitung abgeschlossen werden.

Zu den Bearbeitungsinhalten können gehören:

• CNC-Öffnungen
• Bohren
• Klopfen
• Bearbeitung der Befestigungslöcher
• Bearbeitung von Schnittstellenlöchern
• Platte mit speziell geformten Löchern
• Senk-/Senklöcher
• Logo- und Markierungsbearbeitung
• Andere strukturelle Bearbeitungen, die gemäß Zeichnungen erforderlich sind

Die tatsächlichen Bearbeitungsgegenstände werden anhand der Produktzeichnungen und der Produktstruktur bestimmt.

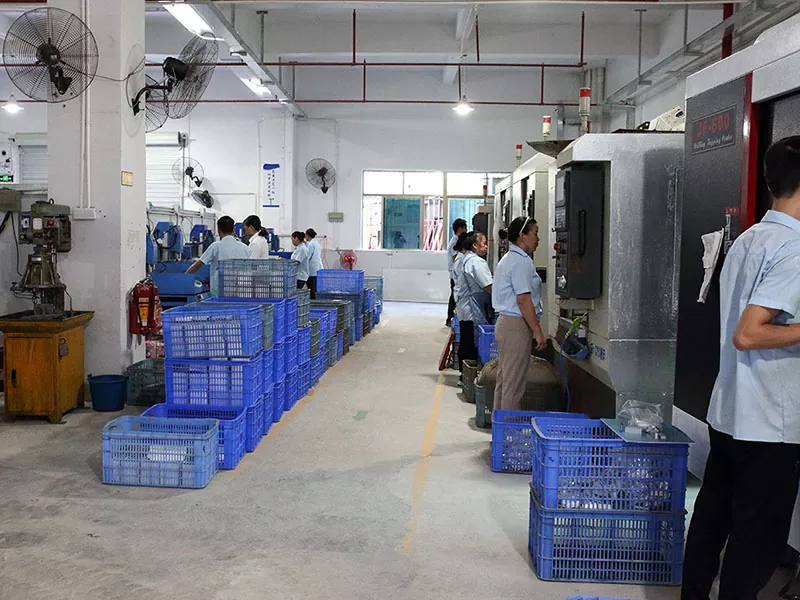

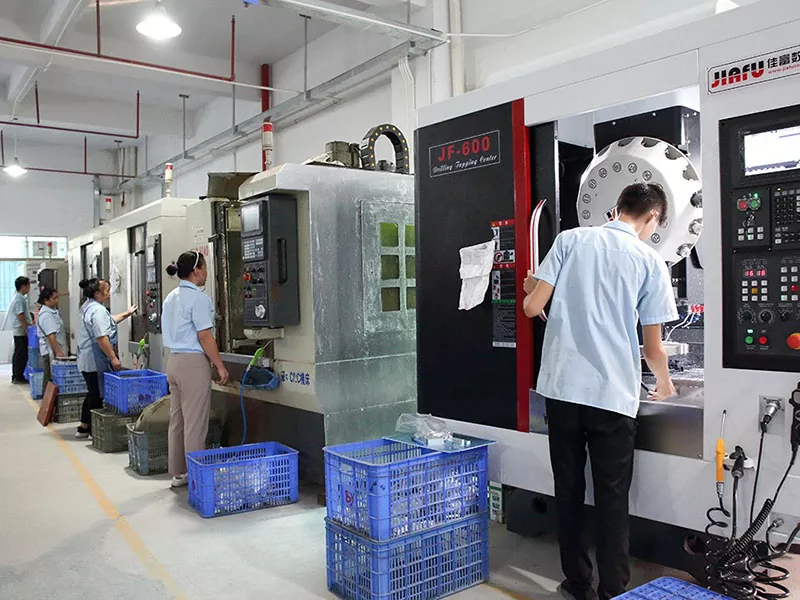

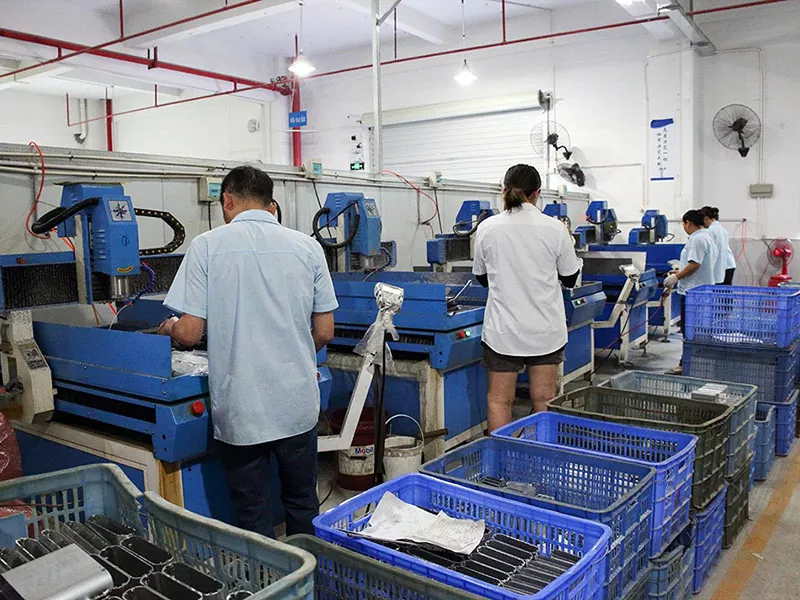

Werkstattschau

Qualitätsprüfung

Je nach Produktanforderung kann Folgendes durchgeführt werden:

• Prüfung des Aussehens des Profils
• Prüfung der Längenabmessungen
• Prüfung der CNC-Bearbeitungsmaße
• Inspektion der Lochposition
• Gewindeinspektion
• Prüfung der Plattenabmessungen und des Aussehens
• Inspektion des Aussehens der Oberflächenbehandlung
• Montagekontrolle
• Prüfung des Aussehens des fertigen Produkts

Bei Produkten mit expliziten Maßtoleranzanforderungen kann die Prüfung nach Kundenzeichnungen und technischen Anforderungen durchgeführt werden.
