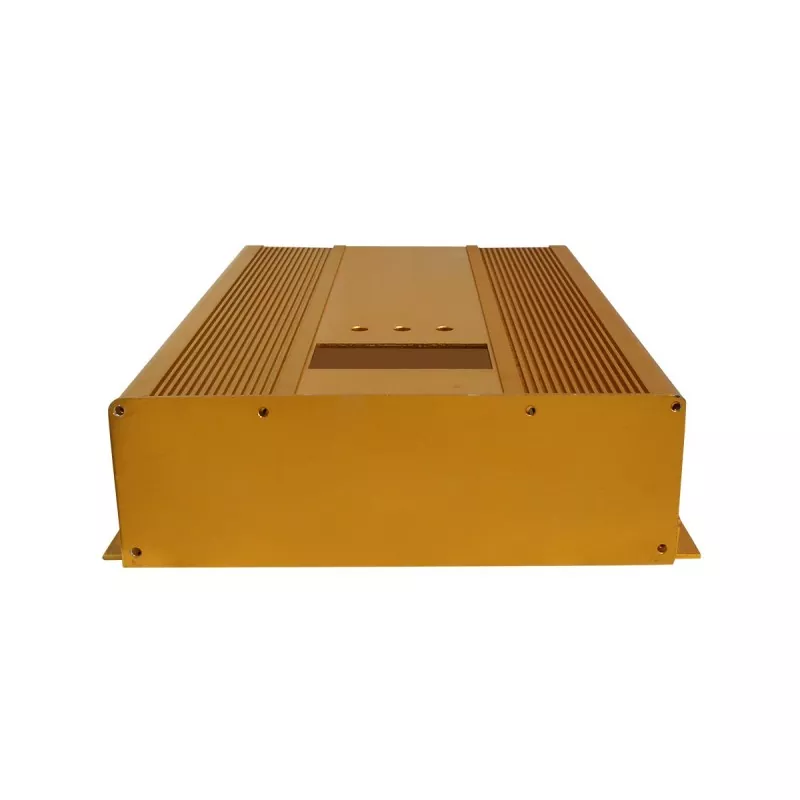

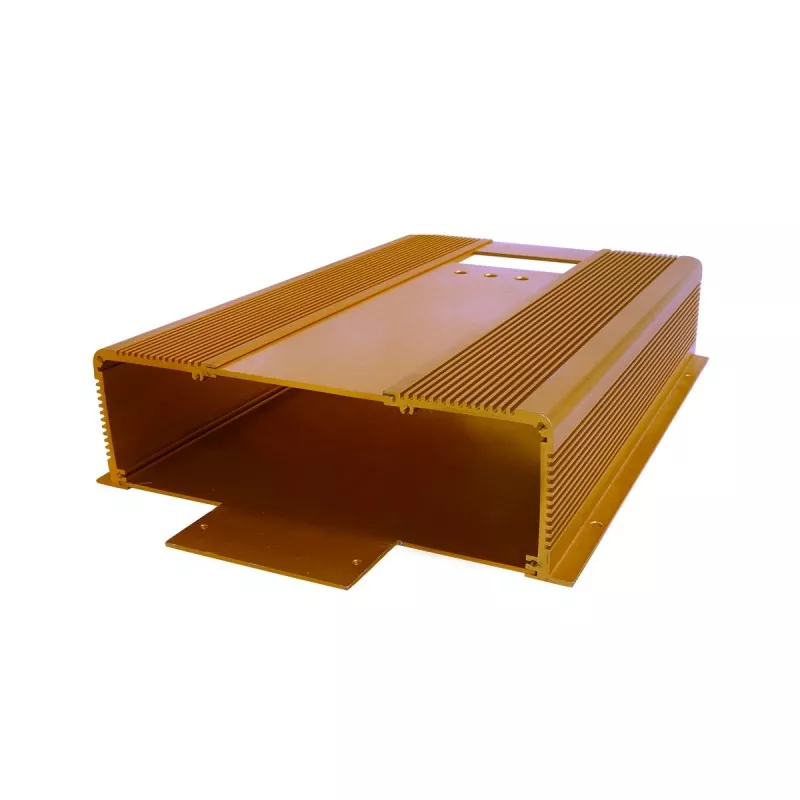

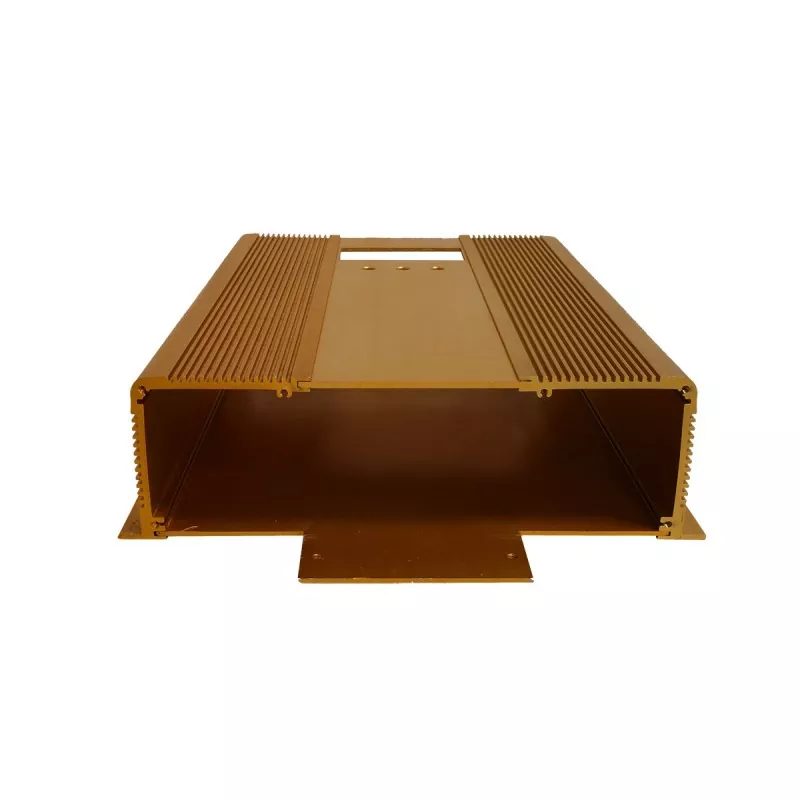

70-mm-Gehäuse aus stranggepresstem Aluminium mit industrieller Steuerung

Das 70-mm-Aluminium-Extrusionsgehäuse mit industrieller Steuerung verfügt über eine Aluminiumprofilstruktur. Das Gehäuseinnere verfügt über Leiterplattenkartensteckplätze und Montagenuten, die zur Positionierung der Leiterplatte, zur Montage von Steuermodulen und zur Befestigung interner Strukturteile verwendet werden können. Die Aluminiumprofilstruktur verfügt außerdem über eine gewisse Wärmeableitungsfähigkeit und erfüllt so die strukturelle Unterstützung und die grundlegenden Wärmeableitungsanforderungen industrieller elektronischer Geräte.

Im Vergleich zu den vorherigen Low-Profile-Chassis bietet die Höhe von 70 mm einen größeren vertikalen Innenraum und eignet sich daher besser für industrielle Steuerungsgeräte, die Steuerplatinen, elektronische Module, Schnittstellen, Netzteile und Verbindungsstrukturen integrieren müssen.

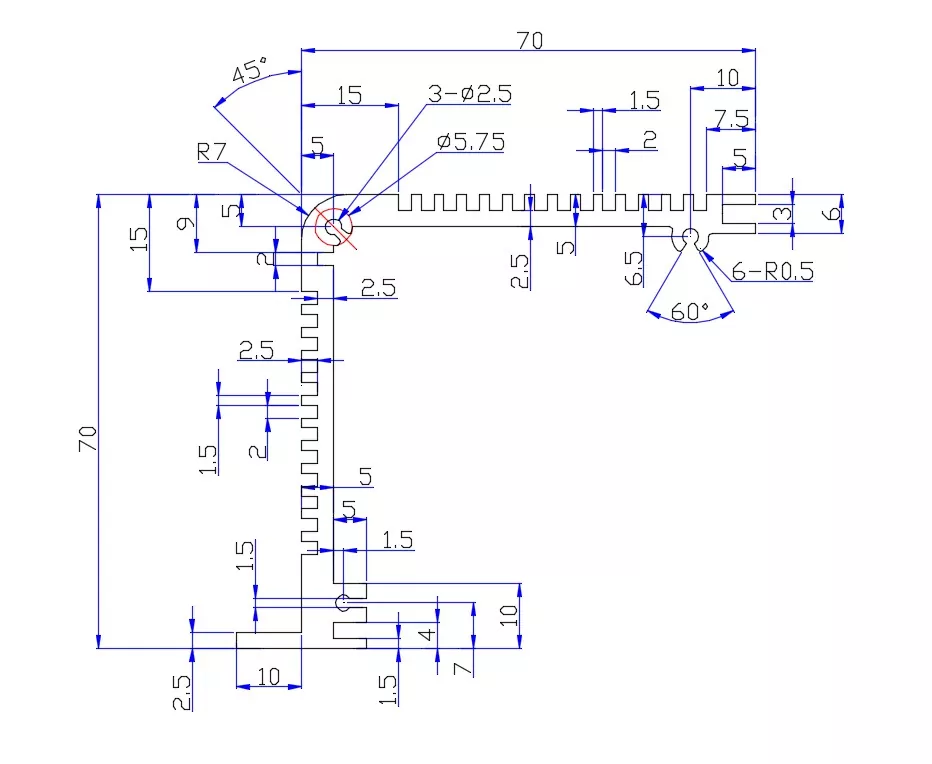

Produktstruktur

Kernvorteile des industriellen Steuerungsdesigns

1. 70 mm feste Höhe, die einen größeren internen Layoutraum bietet

Im Vergleich zu Aluminiumprofilgehäusen mit niedrigem Profil bietet die Höhe von 70 mm mehr Platz im Inneren.

Bei industriellen Steuerungsgeräten muss im Innenraum normalerweise nicht nur eine Leiterplatte installiert werden, sondern es müssen möglicherweise auch gleichzeitig Folgendes berücksichtigt werden:

· Steuermodule

· Schnittstellenmodule

· Leistungskomponenten

· Verbindungskabel

· Montagehalterungen

· Andere elektronische Komponenten

Die Höhe von 70 mm kann die Einschränkungen der Gehäusehöhe bei diesen internen Strukturanordnungen verringern.

2. Anpassbare Länge und Breite, Anpassung an unterschiedliche Steuergeräte

Obwohl die Gehäusehöhe auf 70 mm festgelegt ist, können Länge und Breite entsprechend der tatsächlichen Ausstattung angepasst werden.

Die Länge und Breite des Fahrgestells kann bestimmt werden nach:

· Abmessungen der Steuerplatine

· PCB-Layout

· Anzahl der Module

· Anzahl der Schnittstellen

· Power-Layout

· Montageraum

Daher müssen industrielle Steuerungsmodule nicht vollständig an ein Standardgehäuse mit fester Länge und Breite angepasst werden.

3. PCB-Kartensteckplätze für die Positionierung der Steuerplatine

Die internen PCB-Kartensteckplätze können zur Positionierung von Steuerplatine und Leiterplatte verwendet werden.

Bei industriellen Steuerungsprodukten trägt eine stabile Leiterplattenmontageposition dazu bei, die Korrespondenz zwischen internen elektronischen Komponenten und externen Schnittstellen aufrechtzuerhalten.

4. Interne Montagenuten erleichtern den modularen Strukturaufbau

Die innenliegenden Montagenuten können zur Montage von Folgendem genutzt werden:

· Leiterplatten

· Steuermodule

· Elektronische Module

· Klammern

· Befestigungskomponenten

Die Höhe von 70 mm in Kombination mit der internen Montagestruktur kann einen flexibleren Layoutraum für mehrere elektronische Module bieten.

5. Die Aluminiumprofilstruktur bietet strukturelle Unterstützung und Wärmeableitungspfad

Der Aluminiumprofilkörper kann eine stabile strukturelle Unterstützung für interne elektronische Komponenten bieten.

Gleichzeitig weist Aluminium selbst eine gute Wärmeleitfähigkeit auf und die Profilstruktur kann einen gewissen Wärmeableitungspfad für elektronische Komponenten bieten.

Für industrielle Steuerungsgeräte mit spezifischen Anforderungen an das thermische Design sollte die Wärmeableitungslösung weiter anhand der Komponentenleistung, des internen Layouts und des tatsächlichen thermischen Designs bestimmt werden.

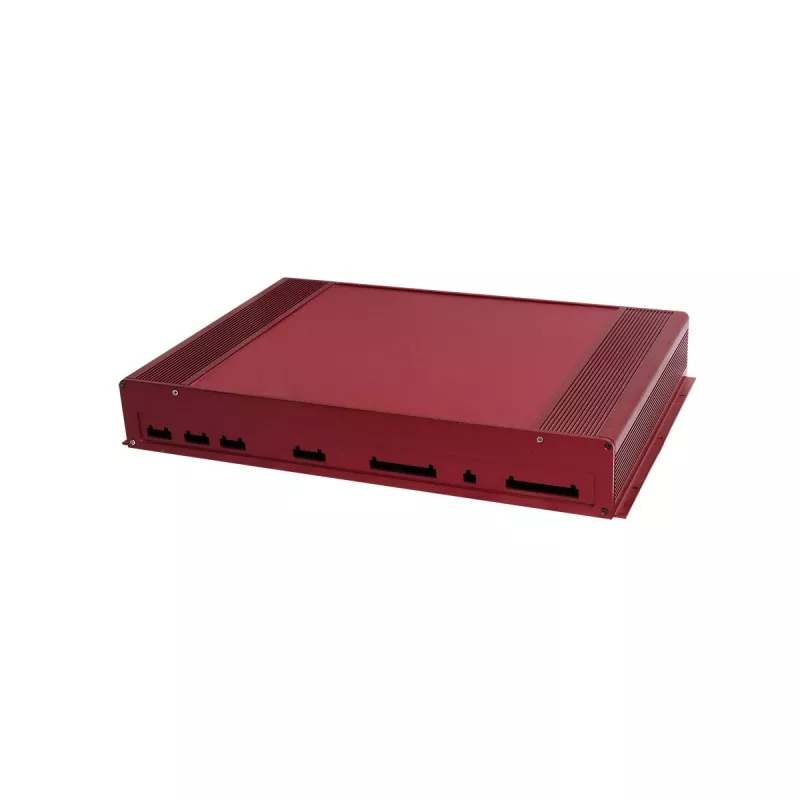

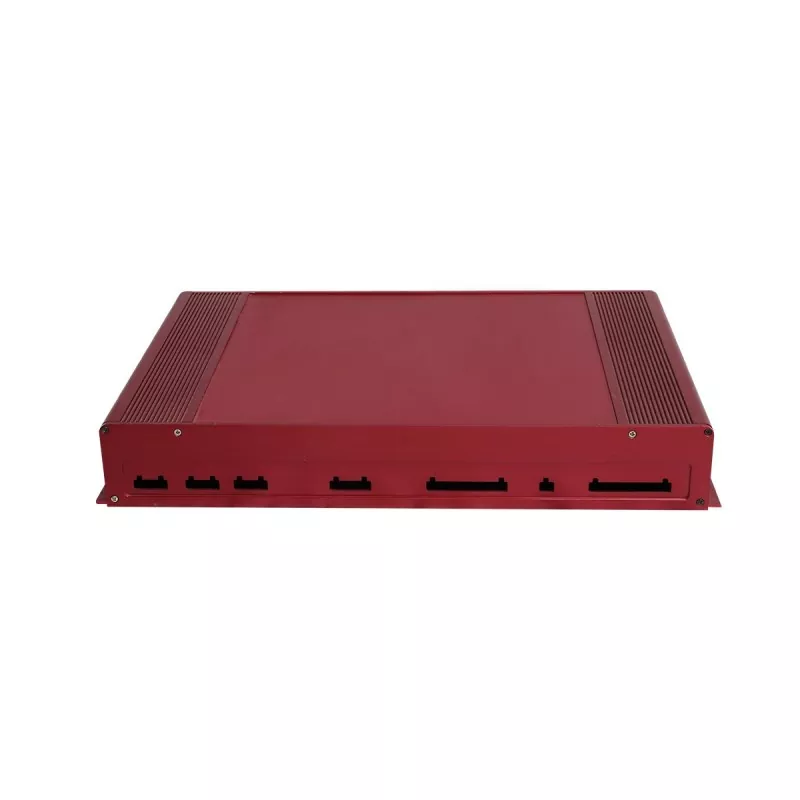

6. Vorder- und Rückseite sind für die Anordnung industrieller Steuerschnittstellen geeignet

Industrielle Steuerungsgeräte erfordern in der Regel mehr externe Schnittstellen und Bedienteile, sodass die Vorder- und Rückseite entsprechend dem tatsächlichen Produkt CNC-bearbeitet werden können.

Bearbeitbar:

· Stromschnittstellenlöcher

· Löcher in der Kommunikationsschnittstelle

· Lücken in der Datenschnittstelle

· Blinkerleuchtenlöcher

· Knopflöcher

· Befestigungslöcher

· Andere speziell geformte Löcher

Technische Spezifikationen

Anwendbare Felder

Dieses Modell konzentriert sich auf industrielle Steuerungs- und industrielle elektronische Geräte und unterscheidet sich von den vorherigen 56-mm-Instrumentengehäusen.

1. Industrielle Steuerungsmodule

Geeignet für industrielle Steuerungsgeräte, die Steuerplatinen, elektronische Module und Schnittstellen in ein unabhängiges Gehäuse integrieren müssen.

Die Höhe von 70 mm bietet mehr Platz für die Montage interner Steuerplatinen und anderer Komponenten.

2. Steuergeräte für Automatisierungsgeräte

Geeignet für unabhängige elektronische Steuermodule in Automatisierungsgeräten.

Die Länge und Breite des Chassis kann entsprechend dem internen Montageraum der Ausrüstung und den Abmessungen der Steuerplatine angepasst werden.

3. Geräte zur Datenerfassung und -verarbeitung

Geeignet für industrielle elektronische Geräte, die gleichzeitig Erfassungsschaltkreise, Verarbeitungsmodule, Kommunikationsschnittstellen und Leistungskomponenten integrieren müssen.

4. Industrielle Kommunikations- und Schnittstellenmodule

Geeignet für industrielle elektronische Geräte, die mehrere Kommunikationsschnittstellen, Anschlüsse oder Signalschnittstellen installieren müssen.

Die Vorder- und Rückseite können entsprechend der tatsächlichen Schnittstellenanordnung CNC-bearbeitet werden.

5. Industrielle elektronische Steuergeräte

Geeignet für industrielle elektronische Geräte, die ein unabhängiges Aluminiumprofilgehäuse zum strukturellen Schutz und zur internen Komponentenmontage benötigen.

Anpassbare Artikel

3-Achsen-CNC-Bearbeitungsfähigkeit

Boyuan Hardware verwendet derzeit hauptsächlich die 3-Achsen-CNC-Bearbeitung und kann das 70-mm-Aluminiumprofil-Chassis und die Panels mit industrieller Steuerung nach Kundenzeichnungen bearbeiten.

Bearbeitbar:

· CNC-Öffnungen

· Bohren

· Tippen

· Befestigungslöcher

· Schnittstellenlöcher

· Speziell geformte Löcher im Panel

· Senk-/Senklöcher

· Logo und Kennzeichnung

· Andere Strukturbearbeitung

Der spezifische Bearbeitungsinhalt wird anhand der Kundenzeichnungen und der Produktstruktur bestimmt.

Passende Kunden

Dieses 70-mm-Aluminium-Strangpressgehäuse mit industrieller Steuerung ist geeignet für:

· Hersteller von industriellen Automatisierungsgeräten

· Hersteller von industriellen Steuerungsgeräten

· Hersteller von industriellen elektronischen Geräten

· Hersteller von Datenerfassungsgeräten

· Hersteller von industriellen Kommunikationsgeräten

· Entwickler von Steuermodulen

· PCB- und Elektronikmodulunternehmen

· OEM/ODM-Industrieausrüstungsunternehmen

Es eignet sich besonders für industrielle Steuerungsprodukte, die einen größeren Innenraum, mehrere elektronische Module und benutzerdefinierte Schnittstellenlayouts erfordern.

Qualitätsprüfung

Je nach Produktanforderung kann Folgendes durchgeführt werden:

· Prüfung des Erscheinungsbilds des Profils

· Längenmaßprüfung

· Prüfung der CNC-Bearbeitungsmaße

· Lochpositionsprüfung

· Gewindeprüfung

· Prüfung der Plattenabmessungen und des Aussehens

· Prüfung des Aussehens der Oberflächenbehandlung

· Montageinspektion

· Prüfung des Aussehens des fertigen Produkts

Bei Produkten mit expliziten Maßtoleranzanforderungen kann die Prüfung nach Kundenzeichnungen und technischen Anforderungen durchgeführt werden.

Werkstattschau

FAQ

Q1. Ist die Höhe dieses industriellen Steuerungsgehäuses festgelegt?

Ja. Die Höhe dieses Modells ist auf 70 mm festgelegt, während Länge und Breite individuell angepasst werden können.

Q2. Warum ist 70 mm für industrielle Steuerungsgeräte geeignet?

Die Höhe von 70 mm bietet im Vergleich zu Gehäusen mit niedrigerem Profil mehr vertikalen Innenraum für Leiterplatten, Steuermodule, Leistungskomponenten, Anschlüsse und andere interne Strukturen.

Q3. Können Länge und Breite individuell angepasst werden?

Ja. Länge und Breite können je nach Steuerplatine, internen Komponenten, Schnittstellenlayout und Installationsanforderungen angepasst werden.

Q4. Verfügt das 70-mm-Aluminium-Strangpressgehäuse mit industrieller Steuerung über einen Leiterplattensteckplatz?

Ja. Die Aluminium-Strangpressstruktur verfügt über einen internen PCB-Steckplatz für die Positionierung und Installation der PCB.

F5. Können mehrere interne Module installiert werden?

Ja. Die internen Montageschlitze können für Leiterplatten, Steuermodule, Halterungen und andere Strukturkomponenten verwendet werden.

F6. Können die Vorder- und Rückseite individuell angepasst werden?

Ja. Die Panels können je nach Leistungs-, Kommunikations-, Datenschnittstellen-, Anzeige- und Montageanforderungen CNC-bearbeitet werden.

F7. Bietet das Gehäuse eine Wärmeableitung?

Die Aluminium-Strangpressstruktur sorgt für einen Wärmeableitungspfad. Für spezifische thermische Anforderungen sollte das Design entsprechend der Komponentenleistung und der internen Anordnung festgelegt werden.

F8. Welche CNC-Bearbeitungsmöglichkeiten bieten Sie an?

Boyuan bietet hauptsächlich 3-Achsen-CNC-Bearbeitung für industrielle Steuergehäuse aus Aluminium und zugehörige Komponenten an.
