56-mm-Aluminium-Instrumentengehäuse für Messgeräte

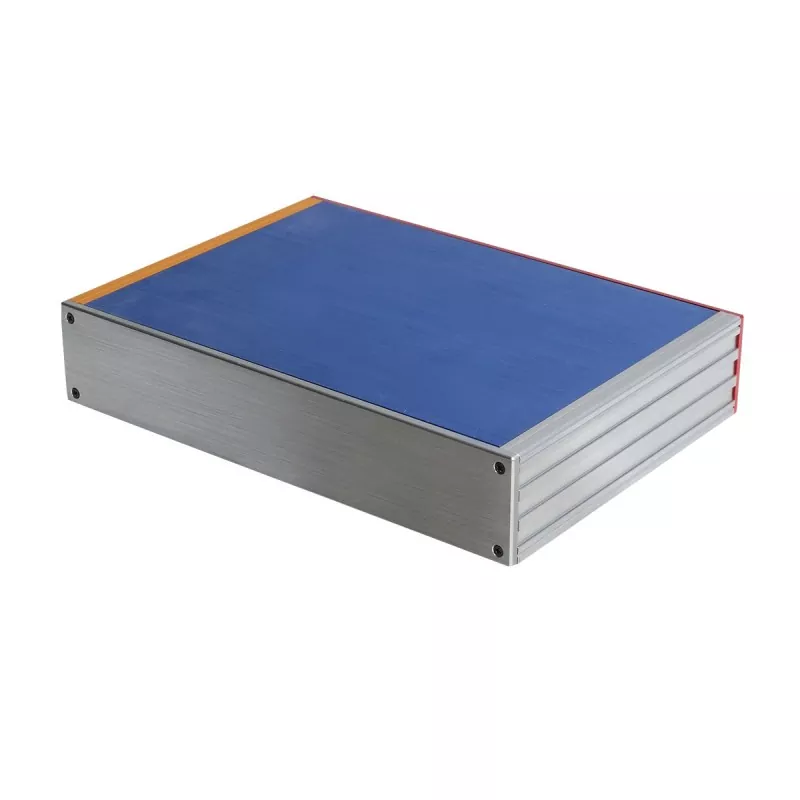

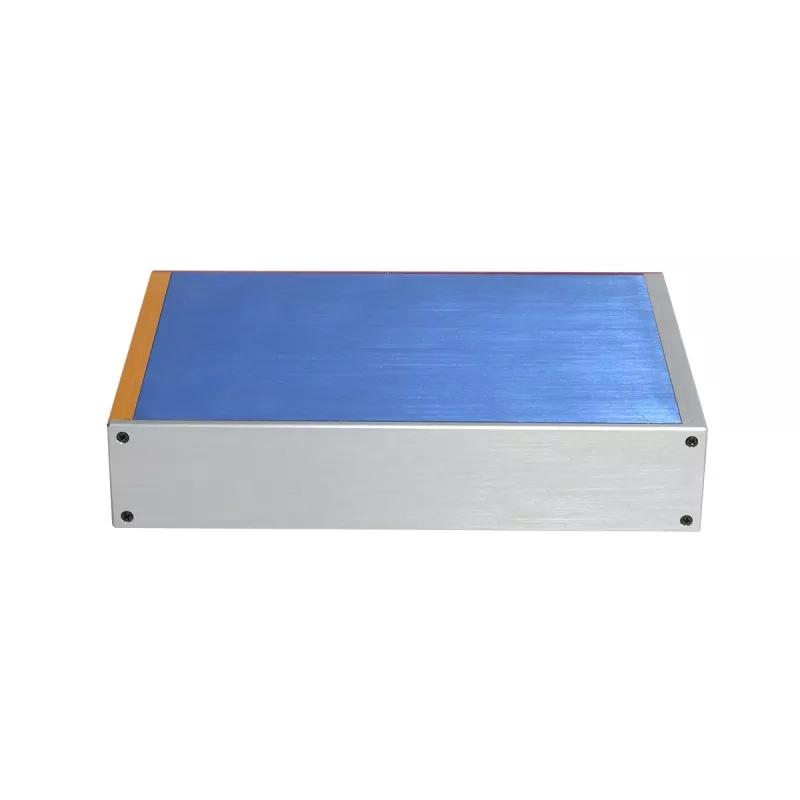

Dieses 56-mm-Aluminium-Strangpressgehäuse mit fester Höhe verfügt über eine Aluminiumprofilstruktur. Die Höhe ist auf 56 mm festgelegt und die Länge und Breite können je nach Leiterplattenabmessungen, internem Komponentenlayout und Gesamtabmessungen des Instruments angepasst werden. Die 56-mm-Höhe bietet mehr Platz für die Montage interner elektronischer Komponenten als Low-Profile-Chassis. Dadurch eignen sich 56-mm-Aluminium-Instrumentengehäuse für Messgeräte für Instrumentengeräte, die Leiterplatten, elektronische Module, Schnittstellen, Netzteile und interne Montagestrukturen integrieren müssen.

Produktstruktur

Strukturelle Logik

56 mm feste Höhe → Längen- und Breitenanpassung → Leiterplattenkartensteckplätze → interne Montagenuten → Wärmeableitungsstruktur → CNC-Bearbeitung der Vorder- und Rückseite → Gesamtmontage

Designvorteile

1. 56mm Fixed Height, Suitable for Internal Layout of Instrument Equipment

Im Vergleich zu Low-Profile-Chassis bietet die Höhe von 56 mm mehr vertikalen Platz und bietet Platz für mehr Arten elektronischer Komponenten.

Bei Instrumentengeräten, die gleichzeitig Leiterplatten, elektronische Module, Schnittstellen und interne Stützstrukturen installieren müssen, können die Einschränkungen der Gehäusehöhe beim internen Layout reduziert werden.

2. Anpassbare Länge und Breite, Anpassung an verschiedene Instrumentengrößen

Obwohl die Produkthöhe auf 56 mm festgelegt ist, können Länge und Breite entsprechend der jeweiligen Ausrüstung angepasst werden.

Die endgültige Länge und Breite des Fahrgestells kann bestimmt werden nach:

· PCB-Abmessungen

· Anzahl der internen Module

· Interface-Layout

· Leistungsmodule

· Gesamtabmessungen des Instruments

· Interner Montageraum

Daher ist es für elektronische Instrumente und Messgeräte unterschiedlicher Größe geeignet.

3. PCB-Kartensteckplätze für eine bequeme Positionierung der Leiterplatte

Das Gehäuseinnere ist mit Leiterplattensteckplätzen ausgestattet, die zur Positionierung und Montage der Leiterplatte verwendet werden können.

Bei Instrumentenprodukten muss die interne Leiterplatte in der Regel eine relativ stabile Position mit Schnittstellen, Steuerkreisen und anderen Modulen beibehalten, und die Kartensteckplätze können bei der strukturellen Positionierung helfen.

4. Interne Montagenuten erleichtern den modularen Aufbau

Die innenliegenden Montagenuten können zur Montage von Folgendem genutzt werden:

· Elektronische Module

· Leiterplatten

· Klammern

· Befestigungskomponenten

· Andere interne Strukturteile

Die Höhe von 56 mm in Kombination mit den Montagenuten bietet einen flexibleren Gestaltungsraum für interne Komponenten.

5. Die Aluminiumprofilstruktur bietet stabilen Halt und Wärmeableitungspfad

Das Aluminiumprofil als Hauptkörper des Fahrgestells kann strukturellen Schutz und eine Montagebasis für interne elektronische Komponenten bieten.

Gleichzeitig verfügt Aluminium über eine gute Wärmeleitfähigkeit, und in Kombination mit der Profilstruktur können 56-mm-Aluminium-Instrumentengehäuse für Messgeräte einen bestimmten Wärmeableitungspfad für die Geräte bereitstellen.

Für spezifische thermische Designanforderungen ist eine weitere Bestimmung entsprechend der Leistung der elektronischen Komponenten und dem internen Layout erforderlich.

6. Vorder- und Rückseite sind für die Anordnung der Instrumentenschnittstellen geeignet

Instrumentenausrüstung erfordert in der Regel mehrere externe Schnittstellen, sodass die Vorder- und Rückseite entsprechend den tatsächlichen Funktionen CNC-bearbeitet werden können.

Bearbeitbar:

· Stromschnittstellen

· USB-Schnittstellen

· Kommunikationsschnittstellen

· Datenschnittstellen

· Blinkerleuchtenlöcher

· Knopflöcher

· Befestigungslöcher

· Andere speziell geformte Löcher

Technische Spezifikationen

Warum eine Höhe von 56 mm wählen?

Die Höhe von 56 mm eignet sich besser für elektronische Geräte mit relativ komplexen Innenstrukturen.

Wenn der Geräteinnenraum gleichzeitig berücksichtigt werden muss:

Leiterplatte + Komponenten + Schnittstellen + Stromversorgung + Montagestrukturen + Verbindungskabel

Ein flaches Gehäuse kann die interne Anordnung einschränken.

Die feste Höhe von 56 mm kann für mehr Platz im Innenraum sorgen und gleichzeitig die Gesamtabmessungen der Ausrüstung durch individuelle Länge und Breite steuern.

Bei Instrumentenprodukten kann diese Struktur ein Gleichgewicht zwischen Innenraum, Geräteabmessungen und strukturellem Schutz erreichen.

Anwendbare Felder

Dieses Modell wird empfohlen, um sich auf Instrumente, Tests, Messungen und elektronische Geräte zu konzentrieren.

1. Elektronische Messgeräte

Geeignet für Messgeräte, die Leiterplatten, Datenschnittstellen und interne elektronische Module installieren müssen.

Die Vorder- und Rückseite können je nach Testschnittstellen, Stromschnittstellen, Anzeigeleuchten und anderen Anforderungen bearbeitet werden.

2. Testausrüstung

Geeignet für einige Testmodule und elektronische Testgeräte, die eine unabhängige Chassisstruktur erfordern.

Die Höhe von 56 mm bietet relativ viel Platz für die Montage interner Schaltkreise und Module.

3. Datenerfassungsinstrumente

Bei Geräten, die Datenerfassungsschaltungen, Kommunikationsschnittstellen und Leistungsmodule integrieren müssen, können Länge und Breite des Gehäuses entsprechend den Leiterplattenabmessungen angepasst werden.

4. Ausrüstung zur Signalverarbeitung und -umwandlung

Geeignet für elektronische Geräte, die Leiterplatten, Signalschnittstellen und interne Verarbeitungsmodule installieren müssen.

Die internen Kartensteckplätze können zur Leiterplattenpositionierung verwendet werden und die Montagenuten können die Befestigung anderer interner Strukturteile unterstützen.

5. Desktop-Instrumentenausrüstung

Für kleine elektronische Instrumente, die in Laboren, Werkbänken oder Gerätetischen platziert werden müssen, kann die Höhe von 56 mm relativ viel internen Montageraum bieten und gleichzeitig die Gesamtstruktur kompakt halten.

Es wird empfohlen, in offiziellen Website-Veröffentlichungen Anwendungshinweise wie „Instrumente, Tests, Datenerfassung, Signalverarbeitung“ zu verwenden, anstatt bestimmte Bereiche wie „medizinische Instrumente“ oder „militärische Instrumente“, die zusätzliche Branchenqualifikationen oder -überprüfungen erfordern.

Anpassbare Artikel

Produktionsprozess

Der Kunde stellt Produktzeichnungen oder Maßanforderungen zur Verfügung

↓

Bestätigen Sie die feste Höhe von 56 mm

↓

Bestätigen Sie Länge, Breite und internes Layout

↓

Bestätigen Sie Leiterplatte, Schnittstellen und interne Komponenten

↓

Bearbeitung von Aluminiumprofilen

↓

Längenschneiden

↓

3-Achsen-CNC-Bearbeitung

↓

Bearbeitung der Vorder- und Rückseite

↓

Oberflächenbehandlung

↓

Prüfung der Abmessungen und des Aussehens

↓

Chassismontage

↓

Inspektion des fertigen Produkts

↓

Werkstattschau

Verpackung und Versand

Qualitätsprüfung

Je nach Produktanforderung kann Folgendes durchgeführt werden:

· Prüfung des Erscheinungsbilds des Profils

· Längenmaßprüfung

· Prüfung der CNC-Bearbeitungsmaße

· Lochpositionsprüfung

· Gewindeprüfung

· Prüfung der Plattenabmessungen und des Aussehens

· Prüfung des Aussehens der Oberflächenbehandlung

· Montageinspektion

· Prüfung des Aussehens des fertigen Produkts

Bei Produkten mit expliziten Maßtoleranzanforderungen kann die Prüfung nach Kundenzeichnungen und technischen Anforderungen durchgeführt werden.

FAQ

Q1. Ist die Höhe dieses Instrumentenchassis festgelegt?

Ja. Die Höhe dieses Modells ist auf 56 mm festgelegt, während Länge und Breite individuell angepasst werden können.

Q2. Kann das Chassis für verschiedene Instrumente angepasst werden?

Ja. Länge und Breite können je nach Leiterplattenabmessungen, internen Komponenten, Schnittstellenlayout und Gesamtgröße der Ausrüstung angepasst werden.

Q3. Verfügt das Gehäuse über einen internen PCB-Steckplatz?

Ja. Die Aluminium-Strangpressstruktur verfügt über einen internen PCB-Steckplatz für die Positionierung und Installation der PCB.

Q4. Können interne Module im Gehäuse installiert werden?

Ja. Die internen Montagenuten können zur Installation von Leiterplatten, Elektronikmodulen, Halterungen und anderen Strukturkomponenten verwendet werden.

F5. Können die Vorder- und Rückseite individuell angepasst werden?

Ja. Die Panels können entsprechend den erforderlichen Schnittstellen, Tasten, Anzeigen, Befestigungslöchern und anderen Öffnungen CNC-bearbeitet werden.

F6. Bietet das Aluminiumgehäuse eine Wärmeableitung?

Die Aluminium-Strangpressstruktur sorgt für einen Wärmeableitungspfad. Für spezifische thermische Anforderungen sollte das Design anhand der Komponentenleistung und des internen Layouts bewertet werden.

F7. Kann die Gehäusefarbe individuell angepasst werden?

Ja. Oberflächenbeschaffenheit und Farbe können je nach Produktanforderungen angepasst werden.

F8. Welche CNC-Bearbeitungsmöglichkeiten bieten Sie an?

Boyuan bietet hauptsächlich 3-Achsen-CNC-Bearbeitung für Aluminium-Instrumentengehäuse und zugehörige Komponenten an.
