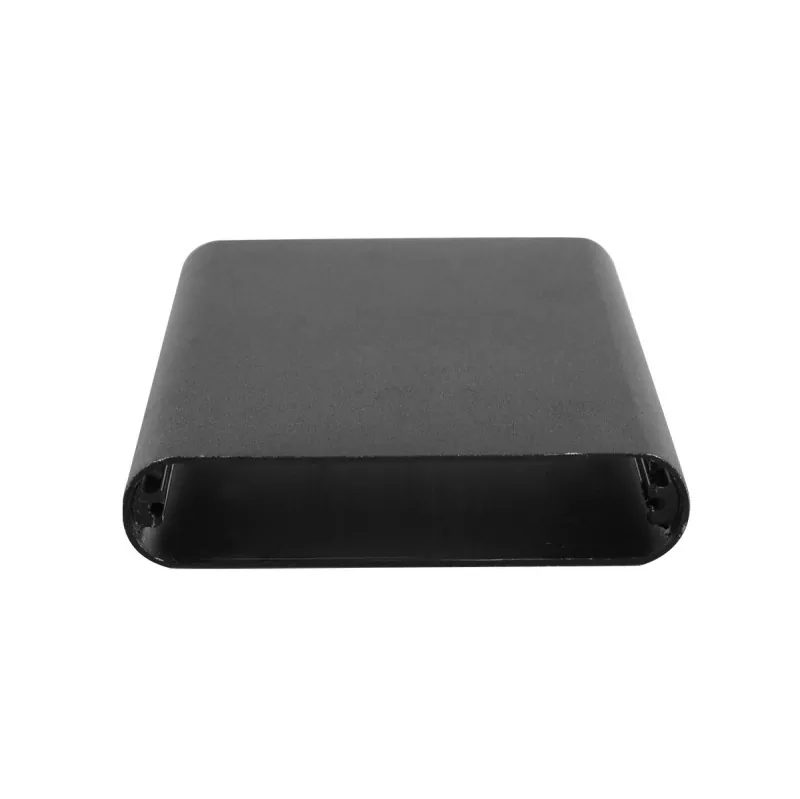

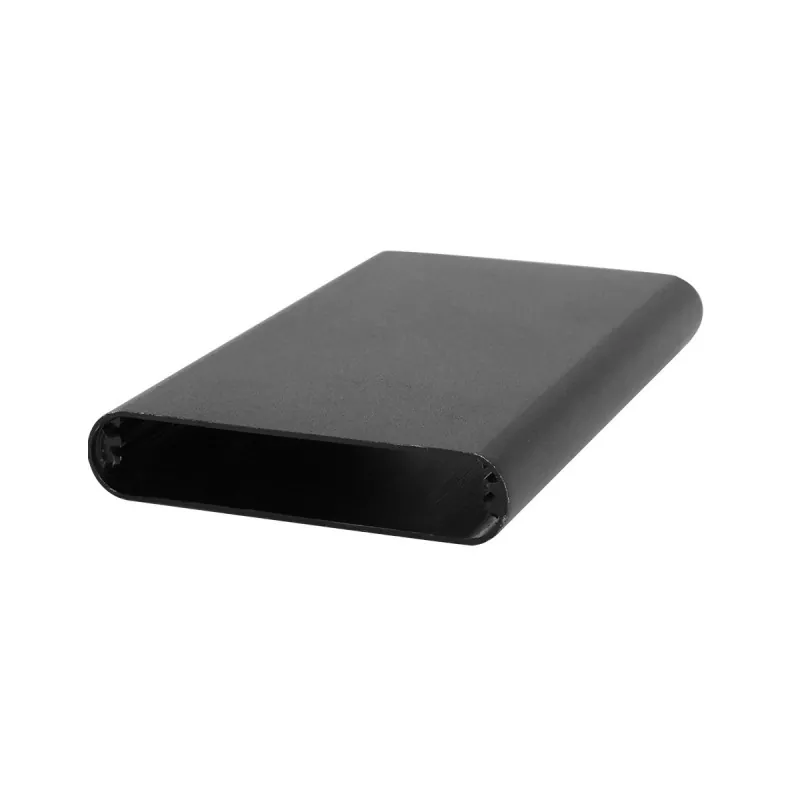

61×13mm Slim Aluminum Profile Enclosure

Das 61 x 13 mm große, schlanke Aluminiumprofilgehäuse wird durch Strangpressen von Aluminiumprofilen mit einer festen Hauptkörperquerschnittsgröße hergestellt. Es kann entsprechend der tatsächlichen Länge der Ausrüstung zugeschnitten werden und die Endmontage erfolgt durch Endplatten, CNC-Bearbeitung und andere unterstützende Prozesse. Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Das Innere des Gehäuses ist mit Standardsteckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Die Breite von 61 mm bietet ausreichend Platz für das PCB-Layout und bietet Platz für größere Leiterplatten und Mehrkanalschnittstellen nebeneinander. Die ultradünne Höhe von 13 mm verleiht dem Gerät ein fast kartenähnliches Profil, was es zu einer der dünnsten Aluminiumgehäusespezifikationen der Branche macht. Diese Spezifikation eignet sich besonders für LED-Beleuchtungsmodule, ultradünne Netzteile, Decoder, Router, Kommunikationsmodule, Drohnenzubehör, Handinstrumente und andere ultradünne elektronische Geräte mit extremen Anforderungen an die Dicke.

Kernvorteile

01 | 61 x 13 mm, ultrabreites und ultradünnes Design

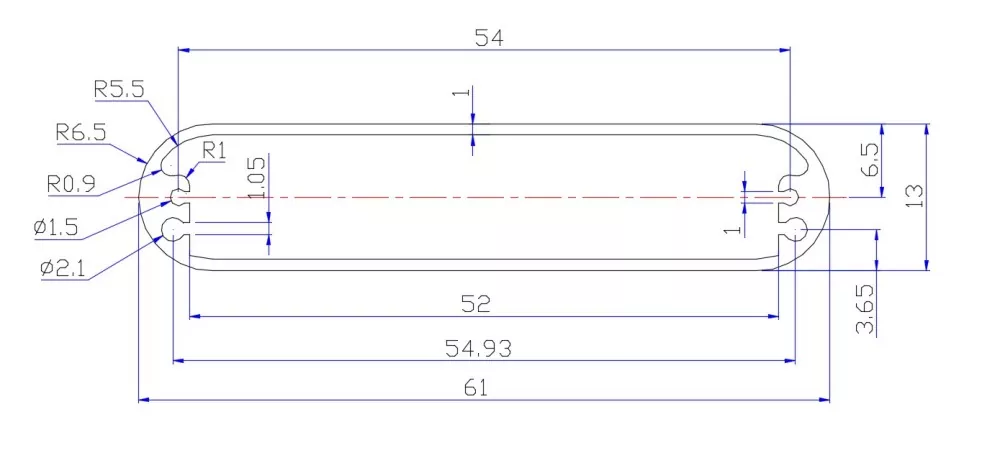

Die Querschnittsgröße von 61 mm Breite × 13 mm Höhe bietet eine extrem schlanke Verpackungslösung für ultradünne elektronische Geräte.

Die Breite von 61 mm ist breiter als die üblichen 52-58-mm-Spezifikationen, bietet Platz für größere PCB-Layouts und unterstützt mehr nebeneinander liegende Funktionsmodule und Schnittstellendesign; Die ultradünne Höhe von 13 mm ist eine der dünnsten Spezifikationen, die derzeit in der Aluminiumgehäuseindustrie verfügbar sind. Sie verleiht Geräten ein kartenähnliches ultradünnes Profil und verbessert die Wahrnehmung der Produktqualität und die technologische Attraktivität erheblich.

02 | Optimiert für LED-Beleuchtungsmodule

61×13mm ist eine klassische Größenangabe für LED-Beleuchtungsmodule. Die Standardgröße vieler LED-Perlenmodule auf dem Markt (z. B. 3-Perlen-2835-SMD-Module) beträgt genau 61 x 13 mm, wobei ein Aluminiumsubstrat mit einem Gehäuse aus Aluminiumlegierung verwendet wird, um eine effiziente Wärmeableitung zu erreichen. Dank der ultradünnen Höhe von 13 mm kann das LED-Modul problemlos in Lichtschlitze, Lichtstreifen oder Beleuchtungsgeräte eingebettet werden, ohne zusätzlichen Platz zu beanspruchen.

03 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

04 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

05 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 61×13 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, Typ-C, DC-Stromschnittstellen, Klemmenblöcke usw.)
• Löcher für Kontrollleuchten
• Knopflöcher
• Befestigungslöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsstrukturen
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

06 | Länge anpassbar an das Produkt

61×13 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

07 | Effiziente Wärmeableitungsleistung

Aluminiumlegierungen haben eine Wärmeleitfähigkeit von etwa 200 W/(m·K), die Dutzende Male höher ist als die von Kunststoff, und können Wärme schnell aus dem Gerät ableiten. Bei ultradünnen Geräten mit großer Wärmeentwicklung wie LED-Beleuchtungsmodulen und Netzteilen ist das Aluminiumgehäuse selbst ein effizienter Kühlkörper, der die Lebensdauer elektronischer Komponenten effektiv verlängert.

08 | Leicht und robust, geeignet für Outdoor- und Mobilgeräte

Es besteht aus Luftfahrtaluminium 6063 und kombiniert leichte Eigenschaften (Dichte nur ein Drittel von Stahl) mit hoher Festigkeit (Zugfestigkeit bis zu 180–260 MPa) und ausgezeichneter Schlagfestigkeit und Verformungsbeständigkeit. Die Oberfläche ist eloxiert/sandgestrahlt und bietet Korrosions- und Kratzfestigkeit, sodass sie sich an feuchte, staubige und andere komplexe Umgebungen anpassen kann. Aufgrund dieser Eigenschaft eignet sich das 61×13 mm große Aluminiumgehäuse besonders für Drohnen, Handinstrumente und andere mobile Outdoor-Geräte mit den doppelten Anforderungen „leicht + robust“.

09 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Optikeffekte erzielt werden, die ultradünnen Geräten eine verfeinerte Produkttextur verleihen.

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist dieses Aluminiumgehäuse geeignet?

61×13 mm gehört zur Kategorie der ultrabreiten und ultradünnen Aluminiumgehäuse – die 61 mm Breite bietet Platz für größere Leiterplatten und mehr Funktionsmodule nebeneinander; Durch die Höhe von 13 mm wird ein kartenähnliches, ultradünnes Profil erreicht. Die ultradünne Höhe von 13 mm ist das Hauptmerkmal dieser Spezifikation und macht sie zu einem der dünnsten Aluminiumgehäuse der Branche.

1. LED-Beleuchtungsmodule

61×13mm ist eine ganz klassische Größenangabe im Bereich LED-Beleuchtungsmodule:

• LED-Perlenmodule (z. B. 3-Perlen-2835-SMD-Module)
• LED-Streifen-Controller
• LED-Treiber-Leistungsmodule
• Intelligente Lichtsteuerungsmodule
• Gewerbliche Lichtleistengehäuse
• Dekorative Beleuchtungskanalgehäuse aus Aluminium

Warum ist 61×13mm für LED-Beleuchtungsmodule geeignet? Die Standardgröße vieler LED-Perlenmodule auf dem Markt beträgt genau 61×13 mm. LED-Module verwenden ein Aluminiumsubstrat mit einem Gehäuse aus einer Aluminiumlegierung und nutzen die hohe Wärmeleitfähigkeit der Aluminiumlegierung, um die von LED-Chips erzeugte Wärme schnell abzuleiten. Die ultradünne Höhe von 13 mm ermöglicht die einfache Einbettung des Moduls in Lichtschlitze, Lichtstreifen oder verschiedene Beleuchtungsgeräte, ohne zusätzlichen Platz zu beanspruchen, und eignet sich besonders für kommerzielle Beleuchtung, Heimbeleuchtung und dekorative Beleuchtungsszenarien mit strengen Anforderungen an die Installationsdicke.

2. Ultradünne Netzteile

• Ultradünne Netzteilgehäuse
• Schaltnetzteilmodule
• Netzteile für LED-Treiber
• Gehäuse für Schnelllademodule
• DC-DC-Umwandlungsmodule

Warum eignen sich 61×13 mm für ultradünne Netzteile? Die Breite von 61 mm bietet Platz für breite Leiterplatten und verschiedene Komponentenlayouts, und die ultradünne Höhe von 13 mm verleiht dem Netzteil ein kartenähnliches ultradünnes Profil, was die Tragbarkeit und Ästhetik verbessert. Das Gehäuse aus Aluminiumlegierung trägt dazu bei, dass Stromversorgungsgeräte Wärme ableiten und so die Lebensdauer des Netzteils verlängern.

3. Kommunikationsmodule und Netzwerkausrüstung

• Router-Gehäuse
• Kommunikationsmodule
• Drahtlose Plattformen
• Signalumwandlungsmodule
• Datenübertragungsmodule

Warum ist 61×13mm für Kommunikationsmodule geeignet? Kommunikationsmodule benötigen ein breiteres PCB-Layout, um HF-Schaltkreise und mehrere Schnittstellen unterzubringen. Die Breite von 61 mm bietet ausreichend Platz für die Montage und die ultradünne Höhe von 13 mm eignet sich zum Verstecken im Inneren von Geräten oder zur Wandmontage. Das Aluminiumlegierungsmaterial bietet eine gute elektromagnetische Abschirmleistung und verhindert wirksam elektromagnetische Störungen.

4. Decoder und Audio-Video-Geräte

• Decodergehäuse aus Aluminium
• Audio-Dekodierungsmodule
• Videosignalkonverter
• HDMI-Umschaltergehäuse
• Verstärkerschaltungsmodule

Warum ist 61×13mm für Decoder geeignet? Decoder benötigen ein breiteres PCB-Layout, um Decodierungschips und mehrere Schnittstellen unterzubringen, und die Breite von 61 mm erfüllt diese Anforderung perfekt. Das ultradünne 13-mm-Design ermöglicht die einfache Integration des Decoders in verschiedene Audio-Video-Systeme, und das Gehäuse aus Aluminiumlegierung trägt dazu bei, dass der Decodierungschip Wärme ableitet und so einen stabilen Langzeitbetrieb gewährleistet.

5. Drohnen und Handinstrumente

• Zubehör für Drohnen
• Gehäuse für Handinstrumente
• Tragbare Prüfgeräte
• Außenüberwachungsterminals

Warum ist 61×13mm für Drohnen und Handinstrumente geeignet? Drohnen und Handinstrumente stellen extreme Anforderungen an Gewicht und Festigkeit. Die Dichte der Aluminiumlegierung beträgt nur ein Drittel der von Stahl, während die Zugfestigkeit 180–260 MPa erreichen kann. Die „leicht + robust“-Eigenschaften passen perfekt zu den Verpackungsanforderungen solcher Mobilgeräte. Die ultradünne Dicke von 13 mm reduziert den Windwiderstand und das Gerätevolumen und eignet sich für Luft- und Handszenarien.

6. Industrielle Steuergehäuse und Industrieausrüstung

• Unterstützungsmodule für industrielle Steuerungsgehäuse
• Industrielle Steuerungsmodule
• Sensormodule
• Datenerfassungsterminals

Warum ist 61×13mm für industrielle Steuerungsmodule geeignet? Industrielle Steuerungsgeräte müssen mehrere Funktionsmodule auf begrenztem Raum integrieren. Die Breite von 61 mm bietet ausreichend Platz für das PCB-Layout und die ultradünne Dicke von 13 mm eignet sich für den Einbau in engen Räumen in Schaltschränken.

7. Abschirmboxen und Anti-Interferenz-Anwendungen

Das 61×13 mm große Aluminiumgehäuse kann als gute Lösung zur elektromagnetischen Abschirmung dienen:

• Elektronische Abschirmboxen
• Gehäuse für störungsfreie Geräte
• Abschirmung von Hochfrequenzmodulen
• Präzisions-Schaltkreisschutzboxen

Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf und das ultradünne 13-mm-Design eignet sich für Abschirmungsszenarien mit strengen Dickenanforderungen.

Anpassbare Parameter

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 61×13 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Anpassungsunterstützung

Wir produzieren nicht nur 61 × 13 mm schlanke Aluminiumprofilgehäuse, sondern können diese auch entsprechend den Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

Für Produkte, die nicht direkt mit dem Standardprofil zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Kontrollleuchtenlöcher + Knopflöcher + Wärmeableitungsschlitze + Befestigungslöcher + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Werkstattschau

FAQ

1. Für welche Produkte ist dieses Aluminiumgehäuse geeignet?

61×13mm gehört zur Kategorie der ultrabreiten und ultradünnen Aluminiumgehäuse. Zu den Kernanwendungen gehören LED-Beleuchtungsmodule, ultradünne Netzteile, Decoder, Router, Kommunikationsmodule, Drohnenzubehör, Handinstrumente, industrielle Steuerungsmodule usw. Die Breite von 61 mm bietet ausreichend Platz für das PCB-Layout, und die ultradünne Höhe von 13 mm eignet sich für ultradünne Geräte mit extremen Dickenanforderungen.

2. Ist die Länge des Gehäuses 61×13 mm?

Nr. 61×13mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Kann die Länge des Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Ist es für LED-Beleuchtungsmodule geeignet?

Sehr geeignet. Die Standardgröße vieler LED-Perlenmodule auf dem Markt beträgt genau 61×13 mm. Das Gehäuse aus Aluminiumlegierung bietet eine hervorragende Wärmeableitungsleistung und die ultradünne Höhe von 13 mm eignet sich zum Einbetten in Lichtschlitze und Beleuchtungsgeräte.

5. Kann die 13-mm-Höhe eine Leiterplatte aufnehmen?

Ja. Die Höhe von 13 mm ist genau auf die Aufnahme standardmäßiger 1,6 mm dicker Leiterplatten und oberflächenmontierter Komponenten ausgelegt. Je nach Leiterplattendicke und Bauteilhöhe ist eine spezifische Bestätigung erforderlich.

6. Ist es für Outdoor-Ausrüstung geeignet?

Ja. Es besteht aus 6063-Aluminium in Luftfahrtqualität und ist leicht und robust. Die Oberfläche ist für Korrosions- und Kratzfestigkeit eloxiert, passt sich feuchten, staubigen und anderen komplexen Umgebungen an und erfüllt die doppelten Anforderungen „leicht + robust“ für Drohnen und Handinstrumente.

7. Können im Aluminiumgehäuse Löcher zur Wärmeableitung angebracht werden?

Ja. Boyuan Hardware kann Wärmeableitungsschlitze, Lüftungslöcher und andere Wärmeableitungsstrukturen gemäß Kundenzeichnungen bearbeiten, um die Wärmeableitung der Geräte zu unterstützen.

8. Was passiert, wenn 61×13 mm nicht für meine Leiterplatte geeignet ist?

Sie können uns die Leiterplattenabmessungen, die Produktstruktur oder das 3D-Modell senden. Boyuan Hardware kann dabei helfen, zu bestätigen, ob die 61×13-mm-Spezifikation gemäß den tatsächlichen Abmessungen geeignet ist, und kann auch andere Aluminiumprofilspezifikationen auswählen oder kundenspezifische Bearbeitungen durchführen.
