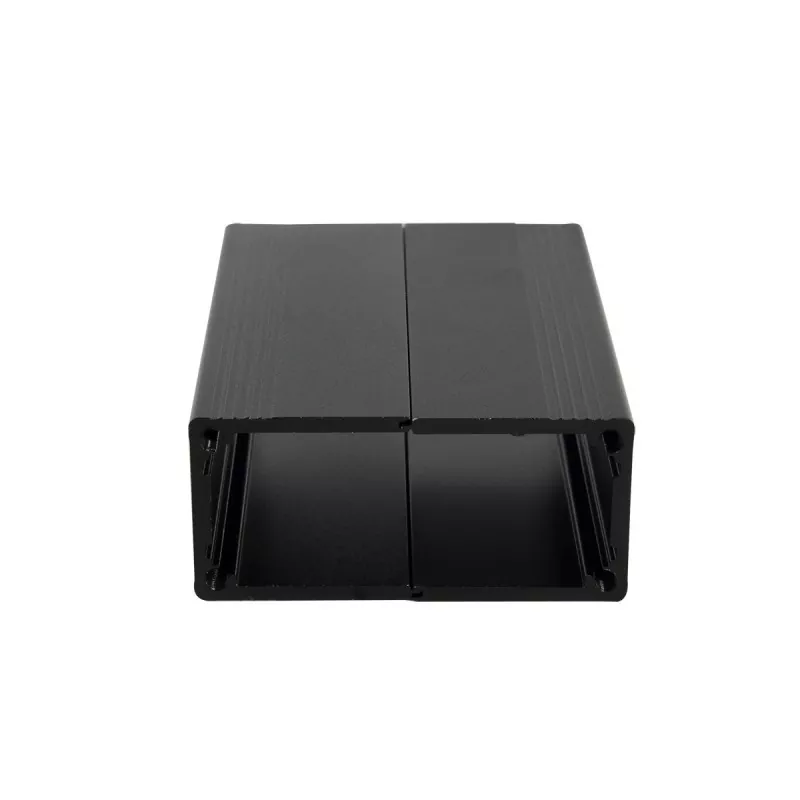

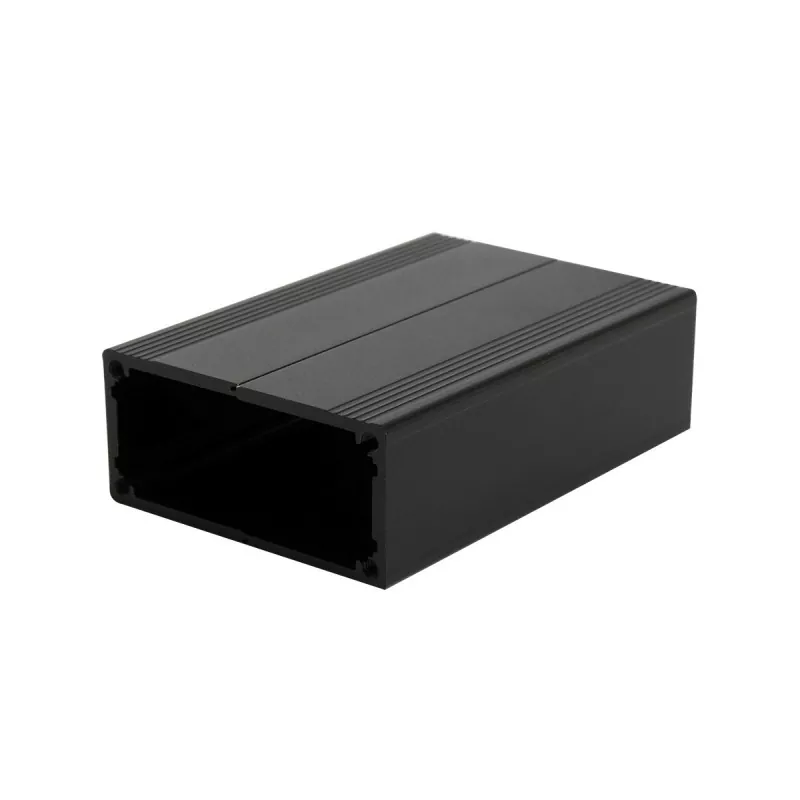

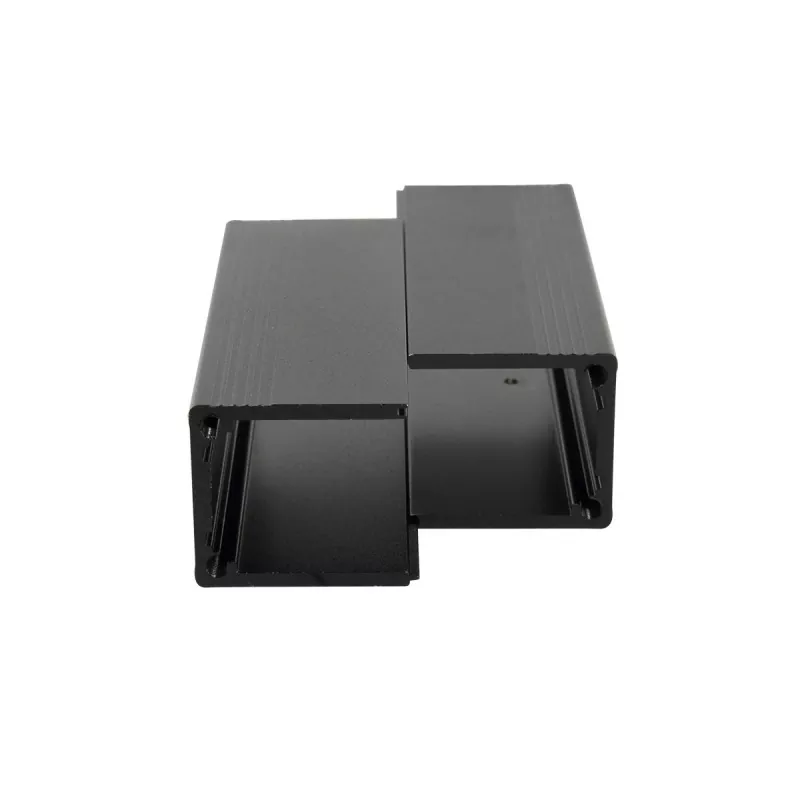

55×25 mm Aluminium-Netzteilgehäuse

Das 55 × 25 mm große Aluminium-Netzteilgehäuse von Boyuan ist ein breites, schlankes Gehäuse für elektronische Geräte, das aus einer Aluminiumlegierungs-Strangpressstruktur mit einer Außenquerschnittsgröße von 55 mm (Breite) × 25 mm (Höhe) hergestellt wird. Die Länge kann beliebig an die tatsächlichen Geräteanforderungen angepasst werden.

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Das Innere des Gehäuses ist mit standardmäßigen Leiterplattensteckplätzen ausgestattet, und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden, was die Montageeffizienz erheblich verbessert.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Produktkernvorteile

01 | 55 x 25 mm breit und schlankes Design

Die Querschnittsgröße von 55 mm Breite × 25 mm Höhe bietet eine ideale Verpackungslösung für elektronische Geräte.

Die 55-mm-Breite ist breiter als die übliche 52-mm-Spezifikation, eignet sich für größere PCB-Layouts und unterstützt mehr nebeneinander liegende Funktionsmodule und Schnittstellendesigns, wodurch die Anforderungen an Mehrkanal-Eingangs-/Ausgangslayouts erfüllt werden. Die Höhe von 25 mm sorgt für ein schlankes Erscheinungsbild des Geräts und bietet gleichzeitig ausreichend Platz für die Komponentenmontage. Sie bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (typischerweise 20–22 mm hoch), Relais und Komponenten mittlerer Höhe und unterstützt so die Integrationsanforderungen relativ komplexer Schaltungssysteme.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 55×25 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, RJ45, Luftfahrtstecker, BNC-Schnittstellen, Stromschnittstellen, SMA-Antennenschnittstellen usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungslöcher
• Bildschirmfensteröffnungen
• Knopflöcher und Schalterlöcher
• Befestigungslöcher und Wandbefestigungslöcher
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

55×25 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. In Kombination mit dem 55-mm-Breitkörperdesign kann es effektiv dazu beitragen, dass interne Komponenten Wärme ableiten und die Lebensdauer der Geräte verlängern.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Erscheinungsbildeffekte erzielt werden, die elektronischen Geräten ein professionelleres Produktaussehen verleihen.

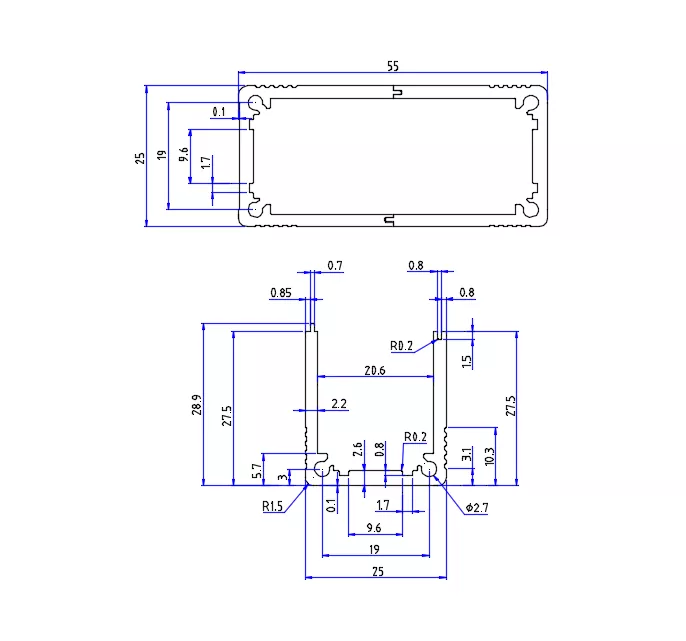

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 55×25 mm große Aluminiumgehäuse geeignet?

Das 55 × 25 mm große Netzteilgehäuse aus Aluminium gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse – die Breite von 55 mm bietet Platz für größere Leiterplatten und mehr Funktionsmodule nebeneinander; Die Höhe von 25 mm sorgt für ein schlankes Erscheinungsbild und bietet gleichzeitig mehr Innenraum als schlanke Modelle. Diese Spezifikation wird häufig in Stromversorgungen, Instrumenten, Messgeräten, Elektronik, Kommunikation, Automatisierung, Sensoren, Smartcards, Industriesteuerungen, Präzisionsmaschinen und anderen Branchen verwendet.

1. Leistungsmodule

Das Wide-Body-Design von 55×25mm eignet sich sehr gut für verschiedene Power-Produkte:

• Schaltnetzteilmodule
• Netzteile
• Stromversorgungsgehäuse für Fahrzeuge
• Wechselrichtergehäuse
• Gleichrichtergehäuse aus Aluminium
• DC-DC-Wandlermodule
• Lademodule
• Kommunikationsnetzteile
• AC/DC-Netzteile, geregelte Netzteile

Warum ist 55×25mm für Leistungsmodule geeignet? Leistungsmodule müssen normalerweise Komponenten wie Elektrolytkondensatoren (typischerweise 20–22 mm hoch), kleine Transformatoren und Kühlkörper aufnehmen. Die Höhe von 25 mm bietet ausreichend Platz für die Montage. Die Breite von 55 mm ist breiter als die übliche 52-mm-Spezifikation, eignet sich für breitere Leiterplattenlayouts und unterstützt Mehrkanal-Eingabe-/Ausgabeschnittstellen. Das Aluminiumlegierungsmaterial trägt auch dazu bei, dass Stromversorgungsgeräte die Wärme effizient ableiten.

2. Kommunikationsmodule und drahtlose Geräte

Das Wide-Body-Design von 55×25mm eignet sich sehr gut für verschiedene Kommunikationsprodukte:

• Kommunikationsmodule
• Drahtlose Plattformen
• GPS/GPRS-Gehäuse
• Signalumwandlungsmodule
• Gehäuse für Signalverstärker
• Drahtlose Plattformterminals
• Datenübertragungsmodule
• Videoserver
• Router, drahtlose Empfänger
• Gehäuse für HF-Module

Warum ist 55×25mm für Kommunikationsmodule geeignet? Kommunikationsmodule benötigen normalerweise ein breiteres PCB-Layout, um HF-Schaltkreise, Antennenschnittstellen (SMA), Stromschnittstellen, Datenschnittstellen und andere Funktionsmodule unterzubringen. Die Breite von 55 mm ist breiter als die übliche 52-mm-Spezifikation und bietet Platz für mehr Antennenschnittstellen und Kommunikationsschnittstellen nebeneinander.

3. Messgeräte und Prüfgeräte

• Gehäuse für Instrumente und Messgeräte
• Datenerfassungsinstrumente
• Gehäuse für Signalgeneratoren
• Leistungsanalysatoren
• Prüfgeräte
• Präzisionsmessgeräte
• Oszilloskopmodule

4. Industrielle Steuerungs- und Automatisierungsmodule

• Industrielle Steuerungen
• Module für speicherprogrammierbare Steuerungen (SPS).
• Motion-Control-Module
• Motorantriebsmodule
• I/O-Erweiterungsmodule
• Automatisierungssteuergeräte
• Unterstützungsmodule für industrielle Steuerungsgehäuse

5. Abschirmboxen und Anti-Interferenz-Anwendungen

Das 55×25 mm große Aluminiumgehäuse kann als gute Lösung zur elektromagnetischen Abschirmung dienen:

• Elektronische Abschirmboxen
• Gehäuse für störungsfreie Geräte
• Abschirmung von Hochfrequenzmodulen
• Präzisions-Schaltkreisschutzboxen

Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf und verhindert wirksam elektromagnetische Störungen.

6. Sensoren und intelligente Geräte

• Sensormodule
• Datenerfassungsterminals
• Smartcard-Geräte
• IoT-Terminals

7. Medizinische und Testgeräte

• Gehäuse für medizinische Geräte
• Testmodule
• Überwachungsgerätemodule
• Tragbare medizinische Instrumente

8. Beschallungs- und Audiogeräte

• Ausrüstung für Beschallungsanlagen
• Verstärkerschaltungen
• Audiogeräte

Was kann angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 55×25 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 55×25 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Bildschirmfenster + Befestigungslöcher + Gewindelöcher + Wärmeableitungsschlitze + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite nahe bei 55 mm liegt

55×25 mm ist eine ideale Wahl – die Breite von 55 mm bietet mehr Platz für die Leiterplattenführung und mehr Schnittstellenanordnung nebeneinander und ist 3 mm breiter als die übliche 52-mm-Spezifikation.

Wenn Ihr Gerät mittelhohe Komponenten enthält

Die Höhe von 25 mm bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (20–22 mm), Relais und mittelhohe Komponenten, die für elektronische Geräte geeignet sind, die einen bestimmten vertikalen Innenraum erfordern.

Wenn Ihr Gerät ein schlankes Erscheinungsbild benötigt

Die 25-mm-Höhe sorgt für ein schlankes Erscheinungsbild und bietet gleichzeitig mehr Innenraum als die 15-22-mm-Spezifikationen, wodurch Ästhetik und funktionale Vollständigkeit in Einklang gebracht werden.

Wenn Sie Kompatibilität mit mehreren Schnittstellen benötigen

Die Breite von 55 mm unterstützt die nebeneinanderliegende Anordnung mehrerer Schnittstellen wie RJ45, Luftfahrtstecker, BNC-, USB- und SMA-Antennenschnittstellen und eignet sich für Kommunikations- und Messgeräte, die umfangreiche Schnittstellen erfordern.

Wenn Ihr Gerät eine gute Wärmeableitung benötigt

Das Gehäuse aus Aluminiumlegierung verfügt über eine hervorragende Wärmeleitfähigkeit. In Kombination mit dem 55-mm-Breitkörperdesign kann es die Wärmeableitung interner Komponenten wirksam unterstützen.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 55×25 mm große Aluminiumgehäuse geeignet?

55 × 25 mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse und eignet sich für Leistungsmodule, Kommunikationsmodule, drahtlose Plattformen, Instrumente und Messgeräte, Datenerfassungsgeräte, Industriesteuerungen, Abschirmboxen, Signalverstärker, Fahrzeugstromversorgungsgehäuse, Videoserver usw. Die Breite von 55 mm bietet ausreichend Platz für das PCB-Layout, und die Höhe von 25 mm bietet Platz für Komponenten mittlerer Höhe und behält gleichzeitig ein schlankes Erscheinungsbild bei.

2. Ist die Länge des Gehäuses 55 x 25 mm?

Nr. 55×25mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Länge des 55×25 mm großen Aluminium-Netzteilgehäuses kann entsprechend der tatsächlichen Ausrüstung und der Leiterplattenlänge gekürzt werden.

3. Kann die Länge des 55×25 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Kann die Höhe von 25 mm Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche Elektrolytkondensatoren haben normalerweise eine Höhe von 20–22 mm, und die Innenhöhe von 25 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

5. Was ist der Unterschied zwischen 55 mm Breite und 52 mm?

55 mm ist 3 mm breiter als die übliche 52-mm-Spezifikation und bietet Platz für größere Leiterplatten oder mehr nebeneinander liegende Schnittstellenlayouts, besonders geeignet für Geräte, die breitere Leiterplatten oder Mehrkanal-Eingangs-/Ausgangsschnittstellen erfordern.

6. Können im Aluminiumgehäuse Löcher zur Wärmeableitung angebracht werden?

Ja. Boyuan Hardware kann Wärmeableitungsschlitze, Lüftungslöcher und andere Wärmeableitungsstrukturen gemäß Kundenzeichnungen bearbeiten, um die Wärmeableitung der Geräte zu unterstützen.

7. Können SMA-Antennenschnittstellen bearbeitet werden?

An den entsprechenden Schnittstellenpositionen kann eine CNC-Bearbeitung nach Kundenzeichnung durchgeführt werden. Die Breite von 55 mm ermöglicht die Anordnung mehrerer Schnittstellen nebeneinander. Ob es speziell für die Bearbeitung geeignet ist, muss anhand der Schnittstellenabmessungen und der Gehäusestruktur bestätigt werden.

8. Kann eine Platine eingebaut werden?

Ja. Das 55×25 mm große Aluminiumgehäuse ist standardmäßig mit internen Steckplätzen für Leiterplattenkarten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden. Entsprechende Montagestrukturen können auch entsprechend den Leiterplattenabmessungen und der Montagemethode entworfen werden.

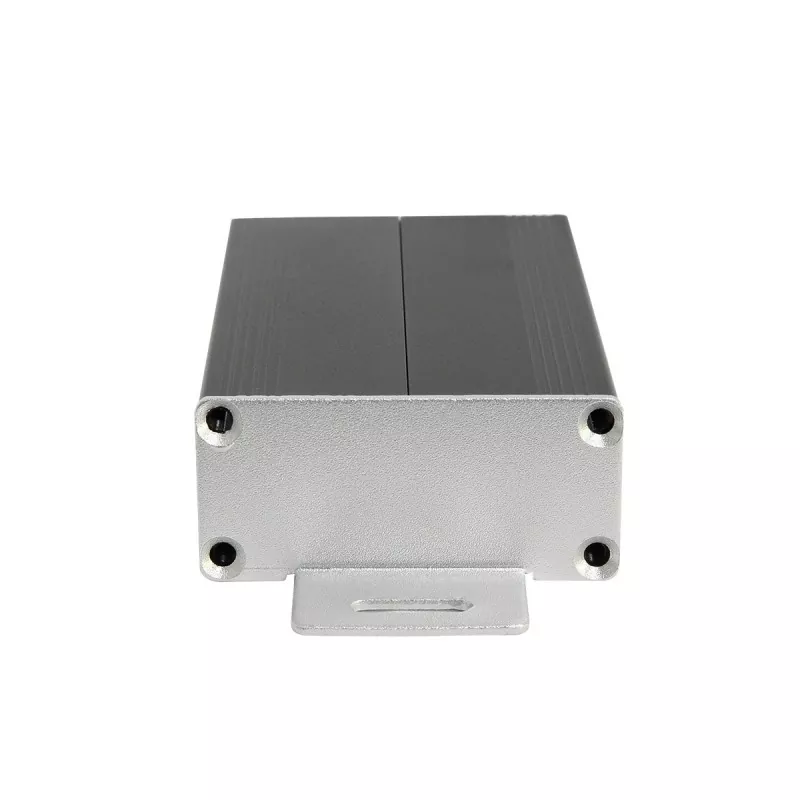

9. Können Endplatten individuell angepasst werden?

Ja. Die Abmessungen, Lochpositionen und Struktur der Endplatten können je nach Produktanforderungen bearbeitet werden.

10. Kann ein Logo erstellt werden?

Ja. Logo-Bearbeitungsmethoden wie Lasergravur oder Siebdruck können je nach Produktanforderungen ausgewählt werden.

11. Können verschiedene Farben ausgewählt werden?

Ja. Das Aluminiumgehäuse kann durch Prozesse wie Eloxieren unterschiedliche optische Effekte erzielen und die Farbe kann je nach Kundenwunsch beliebig angepasst werden.

12. Was passiert, wenn 55×25mm nicht für meine Leiterplatte geeignet ist?

Sie können uns die Leiterplattenabmessungen, die Produktstruktur oder das 3D-Modell senden. Boyuan Hardware kann dabei helfen, zu bestätigen, ob die 55×25-mm-Spezifikation gemäß den tatsächlichen Abmessungen geeignet ist, und kann auch andere Aluminiumprofilspezifikationen auswählen oder kundenspezifische Bearbeitungen durchführen.
