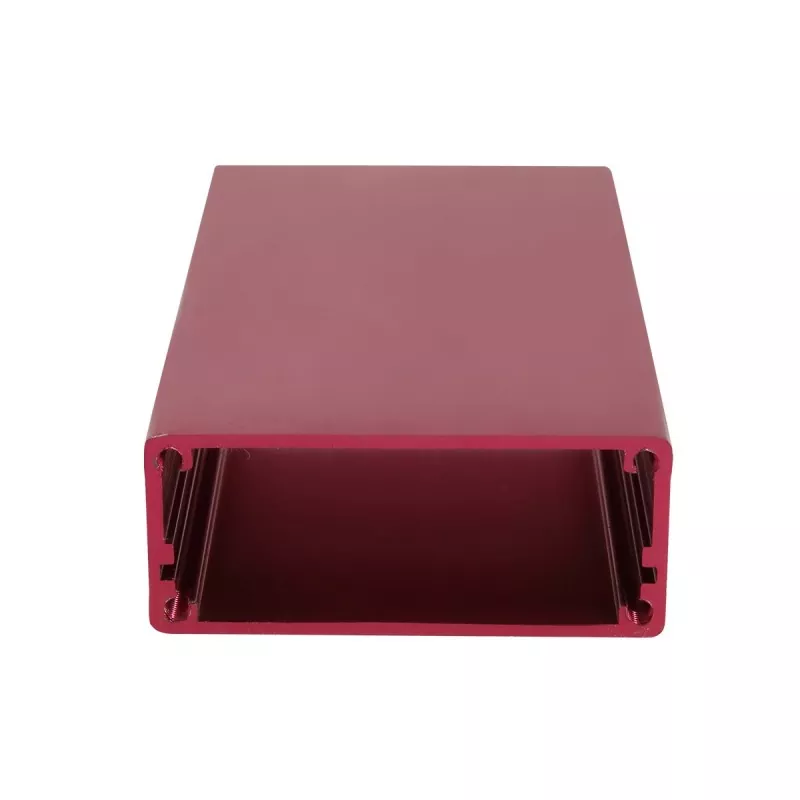

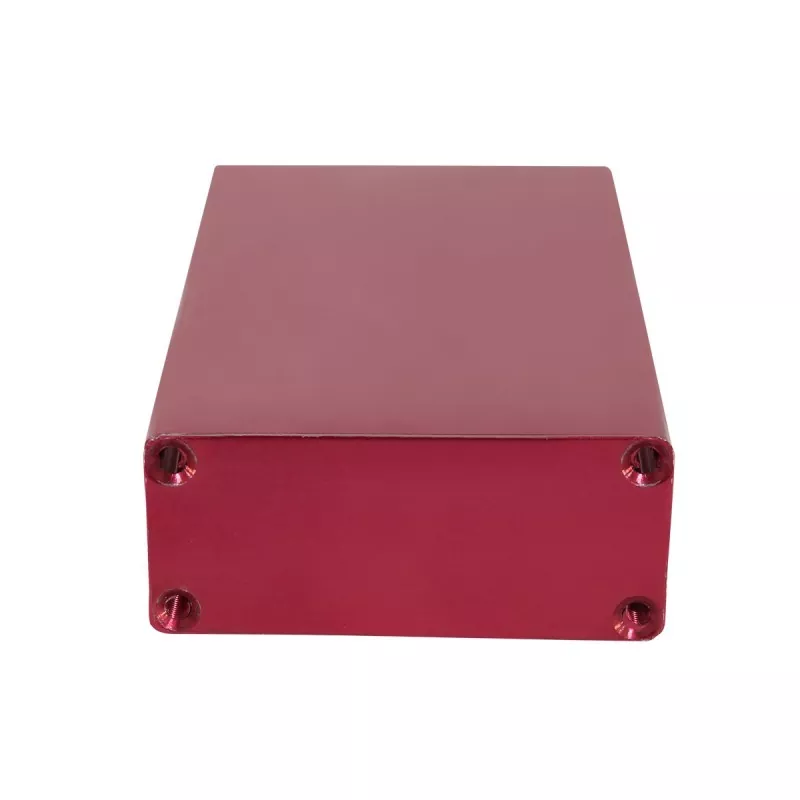

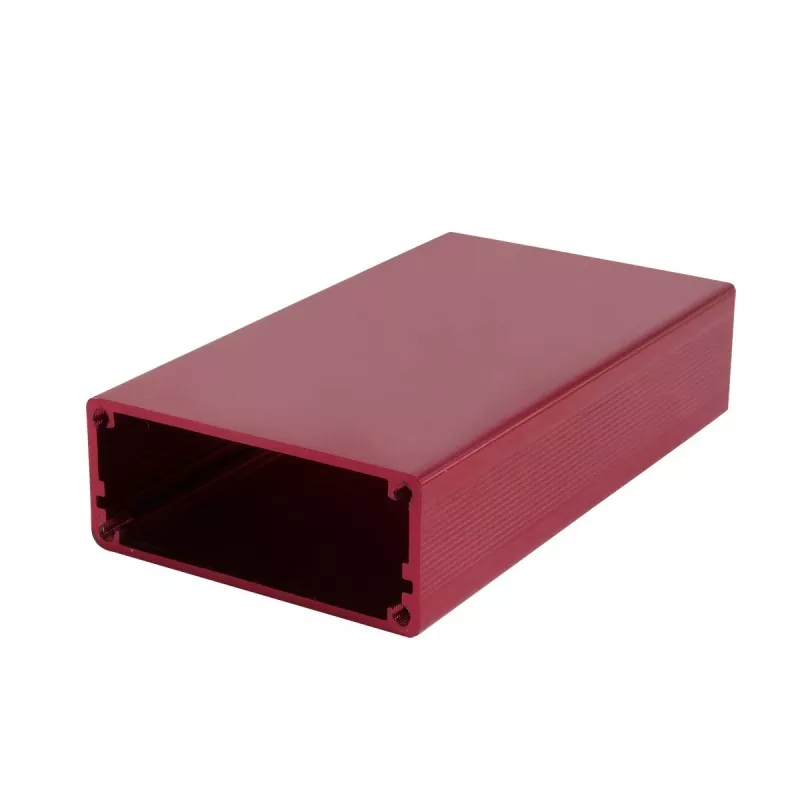

57×24 mm Aluminium-Instrumentengehäuse für Messgeräte

Das 57 × 24 mm große Aluminium-Instrumentengehäuse für Messgeräte wird auf die erforderliche Länge zugeschnitten und mit Endplatten, CNC-Bearbeitung und zugehörigen Prozessen vervollständigt. Interne Kartensteckplätze ermöglichen das Einschieben und Befestigen der Leiterplatte ohne zusätzliche Schrauben und bieten so eine Montagegeschwindigkeit, mit der andere Gehäusetypen nicht mithalten können.

Im Vergleich zu Kunststoffgehäusen bietet das Aluminiumgehäuse eine bessere strukturelle Festigkeit und eine Metalloberfläche und unterstützt CNC-gefräste Schnittstellen, Befestigungslöcher, Gewindelöcher, SMA-Antennenlöcher und Wärmeableitungsschlitze. Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung und verfügt über eine Fabrik mit ca. 10.000 qm und bietet Schneiden, CNC, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage.

Produktmerkmale

01 | 57 x 24 mm breit und schlankes Design

Die Querschnittsgröße von 57 mm Breite × 24 mm Höhe bietet ausreichend Platz für elektronische Geräte.

Die 57-mm-Breite ist breiter als die üblichen 52-55-mm-Spezifikationen, bietet Platz für größere PCB-Layouts und unterstützt mehr nebeneinander liegende Funktionsmodule und Schnittstellendesigns, wodurch die Anforderungen an Mehrkanal-Eingangs-/Ausgangslayouts erfüllt werden; Die Höhe von 24 mm sorgt für ein schlankes Erscheinungsbild des Geräts und bietet gleichzeitig ausreichend Platz für die Komponentenmontage. Sie bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (typischerweise 18–22 mm hoch), Relais und Komponenten mittlerer Höhe und unterstützt so die Integrationsanforderungen relativ komplexer Schaltungssysteme.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 57×24 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, RJ45, Luftfahrtstecker, BNC-Schnittstellen, Stromschnittstellen, SMA-Antennenschnittstellen usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungslöcher
• Bildschirmfensteröffnungen
• Knopflöcher und Schalterlöcher
• Befestigungslöcher und Wandbefestigungslöcher
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

57×24 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. Combined with the 57mm wide-body design, it can effectively help internal components dissipate heat and extend equipment service life.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Erscheinungsbildeffekte erzielt werden, die elektronischen Geräten ein professionelleres Produktaussehen verleihen.

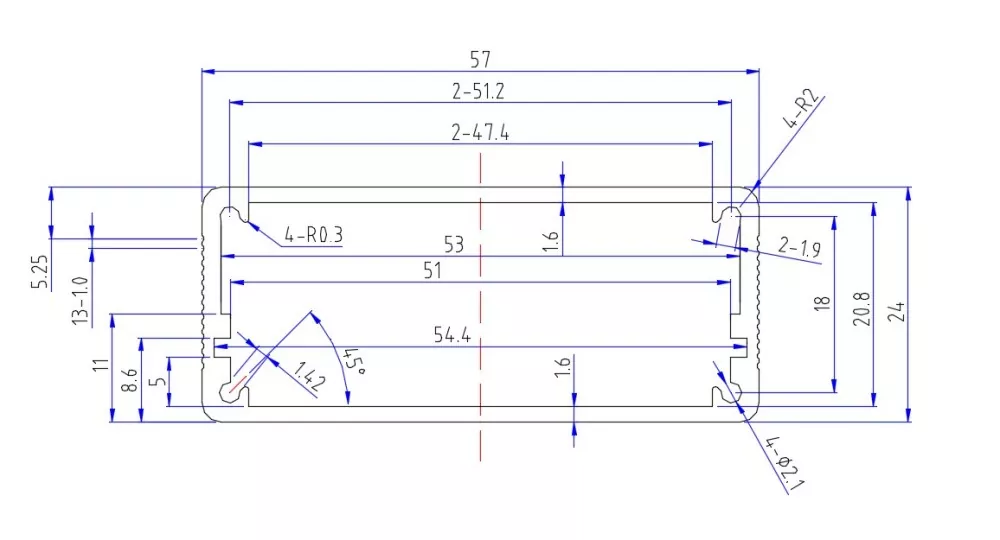

Technische Daten des 57×24 mm großen Aluminiumgehäuses

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 57×24 mm große Aluminiumgehäuse geeignet?

57×24 mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse – die Breite von 57 mm bietet Platz für größere Leiterplatten und mehr Funktionsmodule nebeneinander; Die Höhe von 24 mm sorgt für ein schlankes Erscheinungsbild und bietet gleichzeitig viel Innenraum. Diese Spezifikation wird häufig in Instrumenten und Messgeräten, Energiekommunikation, U-Bahn-Technik, medizinischen Geräten, Beschallungssystemen und anderen Branchen verwendet.

1. Instrumente, Messgeräte und Messgeräte

57×24mm ist eine ideale Verpackungslösung für Instrumenten- und Messgeräteprodukte:

• Digitale Nivelliergeräte/digitale Neigungsmesser
• Gehäuse für Instrumente und Messgeräte
• Datenerfassungsinstrumente
• Gehäuse für Signalgeneratoren
• Leistungsanalysatoren
• Prüfgeräte
• Präzisionsmessgeräte

Warum ist 57×24mm für Instrumente und Messgeräte geeignet? 57×24 mm ist eine klassische Größenangabe für Messgeräte wie digitale Wasserwaagen und Neigungsmesser – viele digitale Wasserwaagen auf dem Markt (wie LXR-T600/T800/T1000/T1200) verwenden 57×24 mm große Gehäuse aus Aluminiumlegierung. Die Breite von 57 mm bietet Platz für große LCD-Bildschirme und Messplatinen, die Höhe von 24 mm sorgt für eine angenehme Griffstärke und das Gehäuse aus Aluminiumlegierung bietet eine hervorragende Schlag- und Torsionsfestigkeit und gewährleistet so die Messgenauigkeit.

2. GPS/GPRS- und Positionsverfolgungsgeräte

• Gehäuse für GPS/GPRS-Module
• Fahrzeug-GPS-Tracker
• Geräte zur Positionierung und Verfolgung von Vermögenswerten
• Positionierungsmodule für den Außenbereich
• Kleine elektronische Anschlusskästen

Warum ist 57×24mm für GPS-Tracker geeignet? GPS-Ortungsgeräte benötigen ein breiteres PCB-Layout, um GPS-Module, Kommunikationsmodule, Antennen und Batterien unterzubringen. Die Breite von 57 mm bietet ausreichend Platz für die Montage und die Dicke von 24 mm eignet sich zum Verstecken im Inneren von Fahrzeugen oder Geräten.

3. Kommunikationsmodule und drahtlose Geräte

• Kommunikationsmodule
• Drahtlose Plattformen
• Signalumwandlungsmodule
• Gehäuse für Signalverstärker
• Drahtlose Plattformterminals
• Datenübertragungsmodule
• Videoserver
• Router, drahtlose Empfänger

4. Abschirmboxen und Anti-Interferenz-Anwendungen

Das 57×24 mm große Aluminiumgehäuse kann als gute Lösung zur elektromagnetischen Abschirmung dienen:

• Elektronische Abschirmboxen
• Gehäuse für störungsfreie Geräte
• Abschirmung von Hochfrequenzmodulen
• Präzisions-Schaltkreisschutzboxen

Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf und verhindert wirksam elektromagnetische Störungen.

5. Leistungsmodule

• Stromversorgungsgehäuse für Fahrzeuge
• Wechselrichtergehäuse
• Gleichrichtergehäuse aus Aluminium
• DC-DC-Wandlermodule
• Schaltnetzteilmodule

6. Industrielle Steuerungs- und Automatisierungsmodule

• Industrielle Steuerungen
• Module für speicherprogrammierbare Steuerungen (SPS).
• Motion-Control-Module
• I/O-Erweiterungsmodule
• Automatisierungssteuergeräte

7. Medizinische Ausrüstung

• Gehäuse für medizinische Geräte
• Testmodule
• Überwachungsgerätemodule
• Tragbare medizinische Instrumente

8. Beschallungs- und Audiogeräte

• Ausrüstung für Beschallungsanlagen
• Verstärkerschaltungen
• Audiogeräte

Benutzerdefinierter Parameter

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 57×24 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 57×24 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Bildschirmfenster + Befestigungslöcher + Gewindelöcher + Wärmeableitungsschlitze + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite nahe bei 57 mm liegt

57 x 24 mm ist eine ideale Wahl – die Breite von 57 mm bietet mehr Platz für die Leiterplattenführung und mehr Schnittstellenanordnung nebeneinander und ist breiter als die üblichen 52–55 mm-Spezifikationen.

Wenn es sich bei Ihrem Gerät um ein Instrument oder Messgerät handelt

57×24mm ist eine klassische Spezifikation für digitale Nivelliergeräte, Neigungsmesser, Prüfgeräte und andere Messgeräte. Die Breite von 57 mm bietet Platz für große Displays und die Dicke von 24 mm sorgt für einen bequemen Halt.

Wenn Ihr Gerät mittelhohe Komponenten enthält

Die Höhe von 24 mm bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (18–22 mm), Relais und mittelhohe Komponenten, die für elektronische Geräte geeignet sind, die einen bestimmten vertikalen Innenraum erfordern.

Wenn Ihr Gerät ein schlankes Erscheinungsbild benötigt

Die Höhe von 24 mm sorgt für ein schlankes Erscheinungsbild und bietet gleichzeitig viel Innenraum, wodurch Ästhetik und funktionale Vollständigkeit in Einklang gebracht werden.

Wenn Sie Kompatibilität mit mehreren Schnittstellen benötigen

Die Breite von 57 mm unterstützt die nebeneinanderliegende Anordnung mehrerer Schnittstellen wie RJ45, Luftfahrtstecker, BNC-, USB- und SMA-Antennenschnittstellen und eignet sich für Kommunikations- und Messgeräte, die umfangreiche Schnittstellen erfordern.

Wenn Ihr Gerät eine gute Wärmeableitung benötigt

Das Gehäuse aus Aluminiumlegierung verfügt über eine hervorragende Wärmeleitfähigkeit. In Kombination mit dem 57-mm-Breitkörperdesign kann es die Wärmeableitung interner Komponenten wirksam unterstützen.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 57×24 mm große Aluminiumgehäuse geeignet?

57×24mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse. Zu den Kernanwendungen gehören Instrumente und Messgeräte (digitale Nivelliere, Neigungsmesser), GPS/GPRS-Module, Kommunikationsmodule, Abschirmkästen, Gehäuse für Fahrzeugstromversorgungen, Videoserver, drahtlose Plattformen, Wechselrichtergehäuse, medizinische Geräte, Beschallungssysteme usw. Die Breite von 57 mm bietet ausreichend Platz für das PCB-Layout, und die Höhe von 24 mm bietet Platz für Komponenten mittlerer Höhe und behält gleichzeitig ein schlankes Erscheinungsbild bei.

2. Ist die Länge des Gehäuses 57 x 24 mm?

Nr. 57×24mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Kann die Länge des 57×24 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Kann die Höhe von 24 mm Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche Elektrolytkondensatoren haben normalerweise eine Höhe von 18 bis 22 mm, und die Innenhöhe von 24 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

5. Was ist der Unterschied zwischen 57 mm Breite und 52-55 mm?

57 mm ist breiter als die üblichen 52–55 mm-Spezifikationen und bietet Platz für größere Leiterplatten oder mehr nebeneinander liegende Schnittstellenlayouts, besonders geeignet für Geräte, die breitere Leiterplatten oder Mehrkanal-Eingangs-/Ausgangsschnittstellen erfordern.

6. Ist 57×24mm für digitale Nivelliere geeignet?

Sehr geeignet. Viele digitale Nivelliere auf dem Markt (LXR-T600/T800/T1000/T1200) verwenden 57×24 mm große Gehäuse aus Aluminiumlegierung, was sie zu einer klassischen Größenangabe in diesem Bereich macht.

7. Können im Aluminiumgehäuse Löcher zur Wärmeableitung angebracht werden?

Ja. Boyuan Hardware kann Wärmeableitungsschlitze, Lüftungslöcher und andere Wärmeableitungsstrukturen gemäß Kundenzeichnungen bearbeiten, um die Wärmeableitung der Geräte zu unterstützen.

8. Können SMA-Antennenschnittstellen bearbeitet werden?

An den entsprechenden Schnittstellenpositionen kann eine CNC-Bearbeitung nach Kundenzeichnung durchgeführt werden. Die Breite von 57 mm ermöglicht die Anordnung mehrerer Schnittstellen nebeneinander. Ob es speziell für die Bearbeitung geeignet ist, muss anhand der Schnittstellenabmessungen und der Gehäusestruktur bestätigt werden.

Über Boyuan-Hardware

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Aluminiumgehäuse- und Aluminiumgehäuseindustrie und bietet auf einer Produktionsfläche von etwa 10.000 Quadratmetern die kundenspezifische Bearbeitung von Aluminiumgehäusen an.

Vom standardmäßigen 57×24-mm-Aluminiumprofil bis zum CNC-gefrästen fertigen Elektronikgehäuse können wir entsprechend den Produktanforderungen des Kunden bearbeiten.

Wenn Sie auf der Suche nach einem 57×24 mm großen Aluminium-Instrumentengehäuse für Messgeräte sind, können Sie uns gerne Ihre Leiterplattenabmessungen, Produktzeichnungen oder 3D-Modelle zusenden.
