51×21 mm Aluminium-Barcodescanner und POS-Terminalgehäuse

Das 51 x 21 mm große Aluminiumgehäuse von Boyuan ist ein ultradünnes Gehäuse für elektronische Geräte, das aus einer Aluminiumlegierungs-Strangpressstruktur mit einer Außenquerschnittsgröße von 51 mm (Breite) × 21 mm (Höhe) hergestellt wird. Die Länge kann beliebig an die tatsächlichen Geräteanforderungen angepasst werden.

Das Produkt wird durch Strangpressen von Aluminiumprofilen mit einer festen Hauptkörperquerschnittsgröße hergestellt. Es kann entsprechend der tatsächlichen Länge der Ausrüstung zugeschnitten werden und die Endmontage erfolgt durch Endplatten, CNC-Bearbeitung und andere unterstützende Prozesse.

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Das Innere des Gehäuses ist mit standardmäßigen Leiterplattensteckplätzen ausgestattet, und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden, was die Montageeffizienz erheblich verbessert.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Herstellung von Aluminiumgehäusen und Aluminiumgehäusen mit einer Produktionsfläche von etwa 10.000 Quadratmetern und kann kundenspezifische Aluminiumgehäusebearbeitungen gemäß Kundenzeichnungen, Mustern oder Größenanforderungen anbieten.

Produktvorteile

01 | 51 x 21 mm, ultrabreites und ultradünnes Design

Die Querschnittsgröße von 51 mm Breite × 21 mm Höhe bietet eine ideale ultradünne Verpackungslösung für Handheld- und Smart-Endgeräte.

Die Breite von 51 mm eignet sich für breitere PCB-Layouts und das nebeneinander liegende Design mehrerer Schnittstellen und eignet sich für Geräte, die mehrere Funktionsmodule wie Bildschirme, Tasten, Kartensteckplätze und Fingerabdruckerkennung integrieren. Die ultradünne Höhe von 21 mm hält das Gerät schlank und verbessert den Handgriffkomfort und die Wahrnehmung der Produktqualität.

02 | Aluminium-Extrusionsstruktur

Das 51 × 21 mm große Aluminium-Barcodescanner- und POS-Terminal-Gehäusegehäuse besteht aus einer Profilextrusion aus einer Aluminiumlegierung. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 51×21 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, Typ-C, RJ45, Stromschnittstellen usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Bildschirmfensteröffnungen
• Kartenschlitze
• Öffnungen für das Modul zur Fingerabdruckerkennung
• Knopflöcher
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

51×21 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Optikeffekte erzielt werden, die Handgeräten eine professionellere Produkttextur verleihen.

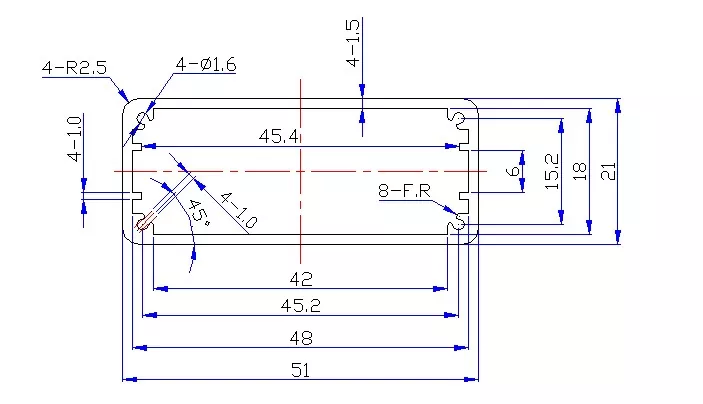

Technische Daten des 51×21 mm großen Aluminiumgehäuses

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 51×21 mm große Aluminiumgehäuse geeignet?

Das 51 × 21 mm große Aluminium-Barcodescanner- und POS-Terminalgehäuse gehört zur Kategorie der ultrabreiten und ultradünnen Aluminiumgehäuse – die Breite von 51 mm bietet Platz für die Anordnung mehrerer Funktionsmodule nebeneinander und die Höhe von 21 mm hält das Gerät ultradünn. Die ultradünne Höhe von 21 mm ist das Kernmerkmal dieser Spezifikation und eignet sich daher besonders für tragbare und ultradünne Smart-Endgeräte.

1. Barcode-Scanner

• Handheld-Barcodescanner
• QR-Code-Scanner
• Industrielle Scanpistolen
• Scangeräte für Supermärkte/Einzelhandel
• Logistik- und Express-Scan-Terminals
• Lagerverwaltungsscanner

Warum ist 51×21mm für Barcodescanner geeignet? Barcodescanner sind in der Regel als Handgeräte konzipiert und benötigen einen ergonomischen Griff. Die Breite von 51 mm bietet Platz für mehrere Funktionskomponenten wie den Scankopf, die Dekodierungsplatine, Tasten, Anzeigeleuchten und USB-/Bluetooth-Module. Die ultradünne Höhe von 21 mm macht das Gerät schlank und leicht, liegt angenehm in der Hand und eignet sich für den langfristigen Handbetrieb.

2. POS-Automaten und Zahlungsterminals

• Mobile POS-Geräte
• Intelligente Kassenterminals
• Geräte zum Durchziehen von Zahlungskarten
• Scan-to-Pay-Terminals

Warum ist 51×21mm für POS-Geräte geeignet? POS-Geräte müssen mehrere Funktionsmodule wie Kartensteckplätze, Passworttastaturen, NFC-Kartenleser, Displays und Drucker integrieren. Die Breite von 51 mm bietet ausreichend Platz für die Gestaltung und die Dicke von 21 mm gewährleistet die Tragbarkeit des Geräts. Das Gehäuse aus einer Aluminiumlegierung erhöht das Sicherheits- und Qualitätsgefühl des Produkts und bietet gleichzeitig staubdichte und antistatische Eigenschaften.

3. Smart-Access-Kartenleser

• Gehäuse für Zutrittskontrollkartenleser
• Intercom-Module bauen
• Anwesenheitsterminals
• Besuchermanagementausrüstung

Warum ist 51×21 mm für Zugangskartenleser geeignet? Zugangskartenleser benötigen ein relativ breites Gehäuse, um Induktionsspulen, Kartenleseplatinen, Anzeigelampen und Tasten unterzubringen. Die Breite von 51 mm entspricht genau der standardmäßigen 86-Box-Installationsgröße, und das ultradünne Design von 21 mm macht das Gerät bei der Wandmontage schlank, ästhetisch ansprechend und unauffällig.

4. Handheld-Terminals und Datensammler

• Industrielle Handheld-Terminals
• Datensammler
• Inspektionsterminals
• Handheld-Geräte für die Lagerverwaltung
• Mobile Strafverfolgungsterminals

5. Fingerabdruckerkennung und biometrische Module

• Fingerabdruck-Anwesenheitsautomaten
• Fingerabdruckmodule für die Zugangskontrolle
• Biometrische Erkennungsterminals
• Geräte zur Identitätsprüfung

6. LED-Anzeige-Steuerkarten

• Gehäuse für LED-Steuerkarten
• Sendekarten anzeigen
• Asynchrone Steuerkarten
• Videoprozessormodule

Warum ist 51×21mm für LED-Steuerkarten geeignet? Bei LED-Steuerkarten handelt es sich in der Regel um Leiterplatten mit Standardbreite (ca. 45–50 mm Breite), und die Breite von 51 mm passt perfekt; Die ultradünne Höhe von 21 mm eignet sich für den Einbau in LED-Vitrinen oder enge Räume.

7. Ultradünne Sensormodule

• Ultradünne fotoelektrische Sensoren
• Ultraschall-Entfernungsmessmodule
• Infrarotsensoren
• Laser-Entfernungsmessmodule

8. Ultradünne Netzteile und Adapter

• Ultradünne Netzteile
• Netzteile für LED-Treiber
• Gehäuse für Schnelllademodule

9. Unterhaltungselektronik und intelligente Hardware

• Intelligente Fernbedienungen
• Drahtlose Mikrofonempfänger
• Bluetooth-Audioempfänger
• Smart-Home-Bedienfelder
• Tragbare Übersetzer

Was kann für das 51×21 mm große Aluminiumgehäuse angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle Handgeräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 51×21 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 51×21 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Bildschirmfenster + Kartensteckplätze + Knopflöcher + Öffnungen für Fingerabdruckmodul + Befestigungslöcher + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite nahe bei 51 mm liegt

51 x 21 mm ist eine ideale Wahl – die Breite von 51 mm bietet ausreichend Platz für die Leiterplattenführung und die Anordnung der Funktionsmodule nebeneinander, und die ultradünne Höhe von 21 mm sorgt dafür, dass das Gerät schlank und tragbar ist.

Wenn Sie ein Handgerät entwerfen

Die ultradünne Höhe von 21 mm ist der Hauptvorteil von 51 x 21 mm und eignet sich für Geräte, die mit der Hand gehalten werden müssen – Barcodescanner, POS-Geräte, Handheld-Terminals usw. – und bietet einen bequemen und leichten Griff.

Wenn Sie mehrere Funktionsmodule integrieren müssen

Die Breite von 51 mm ermöglicht die nebeneinanderliegende Anordnung mehrerer Funktionsmodule wie Bildschirme, Kartensteckplätze, Fingerabdruckerkennung, Tasten und Anzeigeleuchten, geeignet für Smart-Terminals mit integrierten Funktionen.

Wenn Sie auf engstem Raum installieren müssen

Die ultradünne Höhe von 21 mm eignet sich für den Einbau in LED-Vitrinen, in Geräten oder an der Wand montierten Installationsszenarien mit strengen Dickenanforderungen.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 51×21 mm große Aluminiumgehäuse geeignet?

51×21mm gehört zur Kategorie der ultrabreiten und ultradünnen Aluminiumgehäuse. Zu den Kernanwendungen gehören Barcodescanner, POS-Geräte, intelligente Zugangskartenleser, Handterminals, Fingerabdruckerkennungsmodule, LED-Anzeigesteuerkarten, ultradünne Sensoren usw. Die Breite von 51 mm unterstützt das Layout mit mehreren Modulen und die ultradünne Höhe von 21 mm sorgt dafür, dass das Gerät schlank und tragbar ist.

2. Ist die Länge des Gehäuses 51×21 mm?

Nr. 51×21 mm Aluminium-Barcodescanner und POS-Terminalgehäuse bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Kann die Länge des 51×21 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Kann am Aluminiumgehäuse ein Sichtschutzfenster angebracht werden?

Ja. Boyuan Hardware kann Bildschirmfenster, Anzeigelampenlöcher und andere Strukturen auf dem Aluminiumgehäuse nach Kundenzeichnungen CNC-bearbeiten.

5. Kann ein Kartendurchzugsschlitz bearbeitet werden?

Ja. Für Produkte, die Kartendurchzugsfunktionen erfordern, wie z. B. POS-Geräte und Zugangskartenleser, können Magnetkarten-/IC-Kartendurchzugsschlitze nach Kundenzeichnungen in das Aluminiumgehäuse eingearbeitet werden.

6. Kann eine Öffnung für das Fingerabdruckerkennungsmodul bearbeitet werden?

Ja. Entsprechend den vom Kunden vorgegebenen Abmessungen des Fingerprint-Moduls können passgenaue Montageöffnungen in das Aluminiumgehäuse eingearbeitet werden.
