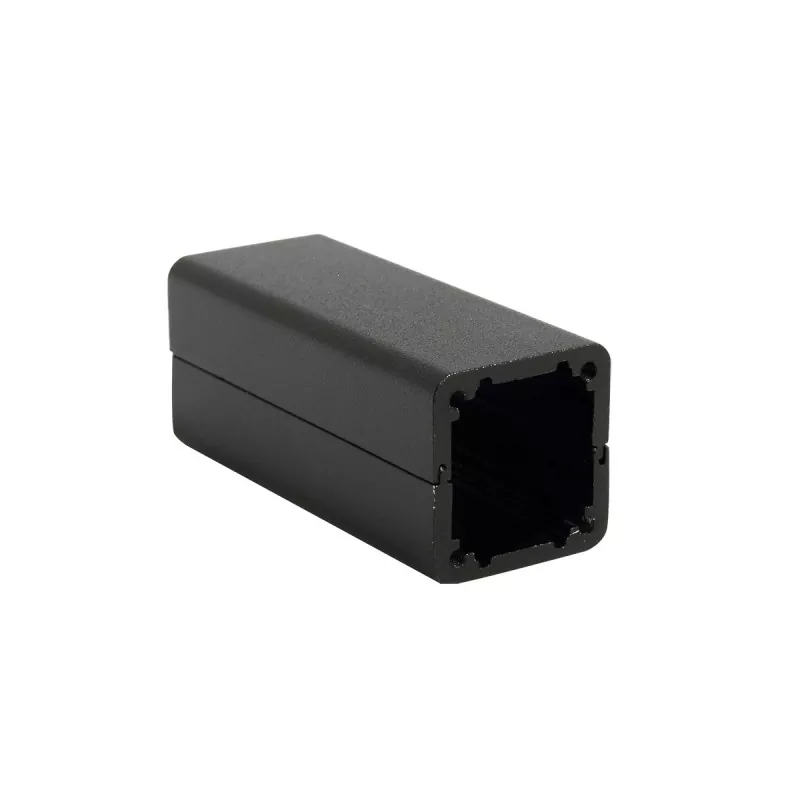

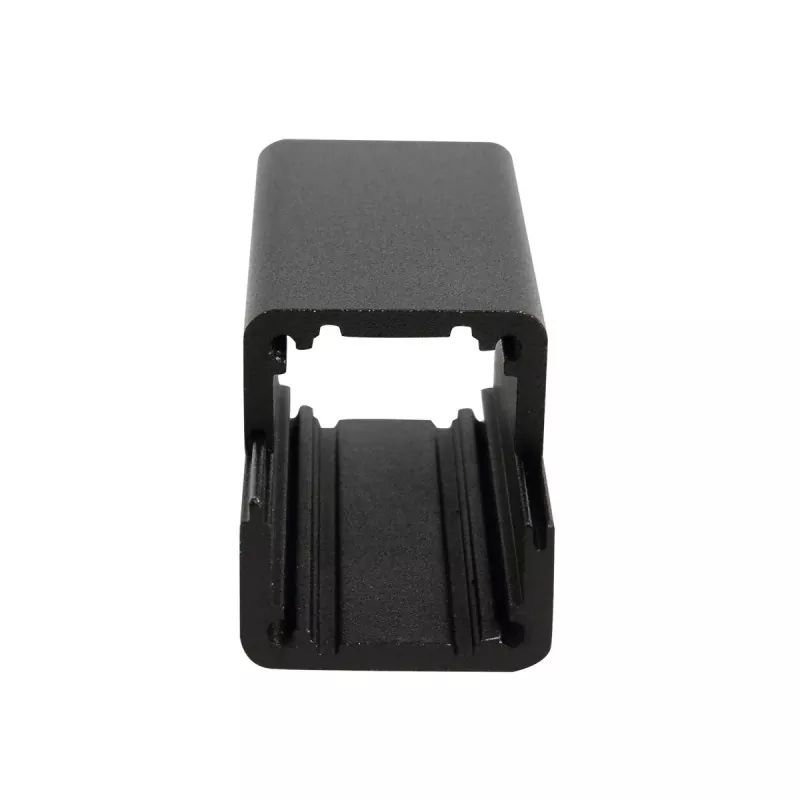

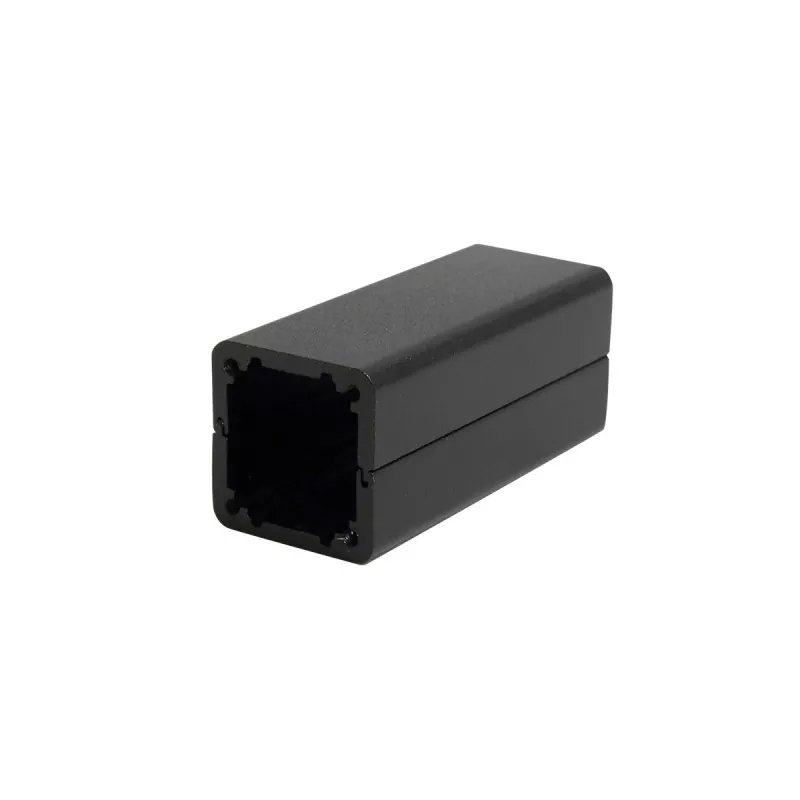

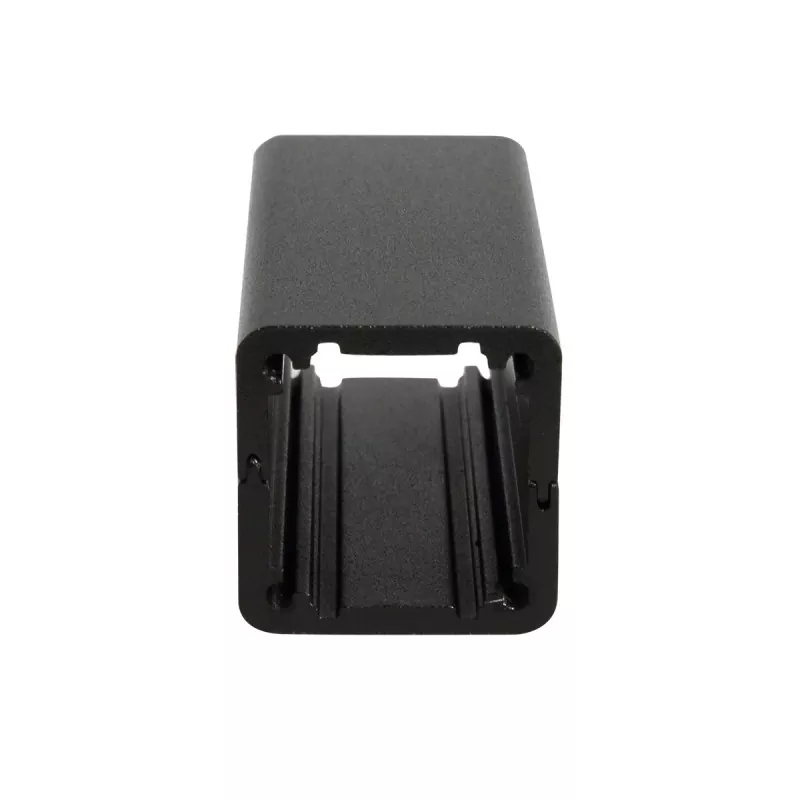

25×25 mm kompaktes elektronisches Aluminiumgehäuse für optoelektronische Geräte

Im Vergleich zu Kunststoffgehäusen bieten Gehäuse aus Aluminiumlegierung eine höhere strukturelle Festigkeit und ein hochwertiges Metallic-Finish. Darüber hinaus ermöglicht die CNC-Bearbeitung die individuelle Anpassung von Funktionen wie Schnittstellenausschnitten, Befestigungslöchern, Gewindelöchern und Schlitzen. Das kompakte 25×25-mm-Profil eignet sich besonders gut für Produkte wie PCB-Steuermodule, Kommunikationsmodule, Sensoren, Datenerfassungsgeräte, IoT-Terminals, kleine Steuerungen und elektronische Instrumente.

Wichtige Produktvorteile

01 Kompakte Struktur

Der Querschnitt von 25×25 mm ist ideal für elektronische Produkte mit strengen Größenbeschränkungen.

Bei Geräten, die Leiterplatten, Schaltkreismodule oder kleine elektronische Komponenten beherbergen, trägt dieses kompakte Aluminiumgehäuse dazu bei, die Gesamtfläche des Produkts zu minimieren.

02 Konstruktion aus extrudiertem Aluminiumprofil

Der Hauptkörper des Gehäuses wird durch Strangpressen von Aluminiumlegierungsprofilen gebildet.

Während die Querschnittsabmessungen fest bleiben, kann die Länge gekürzt werden, um spezifische Produktanforderungen zu erfüllen, sodass eine einzige Gehäusespezifikation die Aufnahme von Leiterplatten und elektronischen Modulen unterschiedlicher Länge ermöglicht.

Dieser Aufbau eignet sich besonders für elektronische Produktlinien, die eine serienbasierte Entwicklung erfordern.

03 Geeignet für Leiterplattenmontage

Das Gehäuse kann mit internen Montageschlitzen oder Stützstrukturen zur Befestigung von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden.

Dieses Design vereinfacht die internen Montageanordnungen und gewährleistet einen stabilen Sitz zwischen der Leiterplatte und dem Gehäuse.

04 Unterstützt CNC-Anpassung

Standard profiles are just the starting point.

Boyuan Hardware bietet CNC-Bearbeitungsdienste für das 25×25-mm-Aluminiumgehäuse basierend auf Kundenzeichnungen an, darunter:

• Schnittstellenausschnitte
• Schraubenlöcher
• Gewindelöcher
• Positionierungslöcher
• Rillen
• Schritte
• Senkungen
• Fasen
• Weitere benutzerdefinierte Funktionen

05 Anpassbare Länge

Während 25×25 mm die Querschnittsspezifikation definiert, kann die Produktlänge auf die tatsächlichen Abmessungen des Geräts zugeschnitten werden. Daher kann es für Leiterplatten und elektronische Module unterschiedlicher Länge verwendet werden, ohne dass eine Neukonstruktion der Gehäusestruktur für jede spezifische Länge erforderlich ist.

Die spezifische bearbeitbare Länge wird anhand des Materials, der Oberflächenbeschaffenheit und der Produktanforderungen bestimmt.

06 Metallgehäuse: Balance zwischen Struktur und Ästhetik

Die Aluminiumlegierung bietet leichte Eigenschaften und hervorragende strukturelle Integrität und behält gleichzeitig eine natürliche metallische Textur bei.

Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren ermöglichen vielfältige optische Effekte und verleihen kleinen elektronischen Geräten ein professionelles Aussehen.

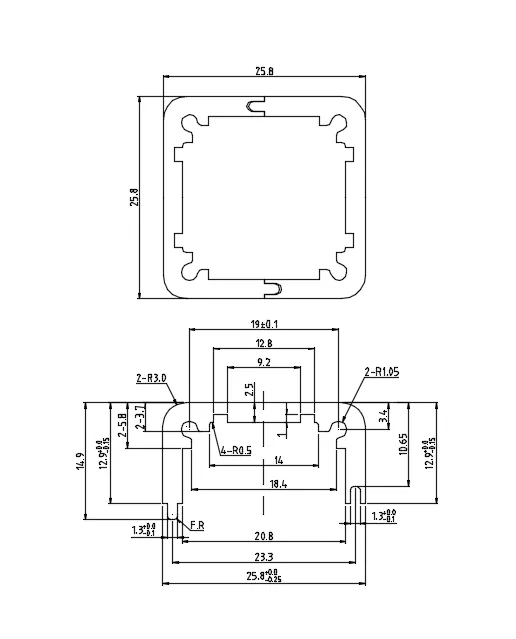

Technische Spezifikationen

Hinweis: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Geeignete Anwendungen

Das 25×25-mm-Profil ist eine kompakte Aluminiumgehäusespezifikation und eignet sich daher ideal für kleine elektronische Module und PCB-basierte Produkte anstelle großer Gerätechassis.

1. PCB-Elektronikmodule

Dies ist eine typische Anwendung für das 25×25 mm große Aluminiumgehäuse.

Geeignet für:

• PCB-Steuermodule
• Datenerfassungsmodule
• Steuerkreismodule
• Kleine elektronische Steuerungen
• Eingebettete elektronische Module

Der Aluminium-Profilkörper kann auf die Leiterplattenlänge zugeschnitten und anschließend mit Endkappen verschlossen werden.

2. IoT-Geräte

Geeignet für kleine IoT-Terminals und Kommunikationsmodule, wie zum Beispiel:

• IoT-Steuermodule
• Datenerfassungsterminals
• Drahtlose Kommunikationsmodule
• Fernüberwachungsmodule
• Intelligente Sensorknoten

Die kompakte Struktur von 25 x 25 mm erleichtert das Design miniaturisierter Geräte.

3. Kommunikationsmodule

Wenn für kleine Kommunikationsmodule ein eigenständiges Schutzgehäuse benötigt wird, bietet sich das 25×25 mm große Aluminiumgehäuse als kompakte Lösung an.

Um den Schnittstellen und Montageanforderungen des Moduls gerecht zu werden, kann eine CNC-Bearbeitung durchgeführt werden. Beispiele hierfür sind:

• Kommunikationsmodule
• Signalumwandlungsmodule
• Datenübertragungsmodule
• Kleine Netzwerkmodule
• Drahtlose Kommunikationsterminals

4. Sensoren und Erkennungsmodule

Das kompakte 25×25-mm-Gehäuse eignet sich für kleine Einheiten wie:

• Industrielle Sensormodule
• Datenerfassungsmodule
• Messmodule
• Elektronische Erkennungsmodule
• Module zur Umweltüberwachung

Die endgültigen Abmessungen hängen von der Größe der internen Leiterplatte und der elektronischen Komponenten ab.

5. Industrielle Steuermodule

Geeignet für kleine industrielle Steuerungs- und Automatisierungselektronikmodule, wie zum Beispiel:

• Steuermodule
• I/O-Module
• Signalumwandlungsmodule
• Datenerfassungsmodule
• Kleine Controller

Für den internen Geräteeinbau können je nach Einbauort Montagelöcher oder andere Strukturmerkmale bearbeitet werden.

Anpassungsoptionen

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine gängige Oberflächenbehandlung für Aluminiumgehäuse; Es verändert das Erscheinungsbild und die Eigenschaften der Oberfläche und ermöglicht gleichzeitig verschiedene Farbausführungen.

Sandstrahlen

Durch Sandstrahlen entsteht eine gleichmäßige matte Textur auf der Aluminiumoberfläche, die sich ideal für industrielle elektronische Geräte und Instrumentengehäuse eignet.

Gebürstete Oberfläche

Durch das Bürsten entsteht eine gleichmäßige metallische Maserung, wodurch das ausgeprägte metallische Aussehen und die Haptik der Aluminiumlegierung erhalten bleiben.

Lasergravur

Auf der Aluminiumgehäuseoberfläche können folgende Gravuren angebracht werden:

• Logos
• Produktmodelle
• Schnittstellenetiketten
• Seriennummern
• Text und Grafiken

Siebdruck

Geeignet für mehrfarbige Logos, Texte und Funktionsmarkierungen.

Professionelle maßgeschneiderte Aluminiumgehäusefertigung

Wir fertigen nicht nur das standardmäßige kompakte 25×25-mm-Aluminium-Elektronikgehäuse für optoelektronische Geräte, sondern bieten auch Anpassungen basierend auf der spezifischen Struktur Ihres Produkts an.

Stellen Sie uns einfach Folgendes zur Verfügung:

• 2D-Zeichnungen
• 3D-Modelle
• Physische Proben
• Produktabmessungen

Anschließend bewerten wir die Fertigungsanforderungen anhand Ihrer spezifischen Produktanforderungen.

CNC-Bearbeitung für nicht standardmäßige Anforderungen

Für Produkte, die nicht allein mit dem Standardprofil 25×25 mm abgedeckt werden können, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Funktionen wie:

• Schnittstellenausschnitte
• Befestigungslöcher
• Gewindelöcher
• Rillen
• Schritte
• Logos

...können alle nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite etwa 25 mm beträgt

Berücksichtigen Sie zunächst die 25×25-mm-Spezifikation und überprüfen Sie dann die strukturelle Passung anhand der Leiterplattendicke, der Montagemethode und der Höhe der internen Komponenten.

Wenn die Leiterplattenlängen variieren

Es besteht keine Notwendigkeit, zu einer anderen Spezifikation zu wechseln; Das Aluminiumprofil kann auf die gewünschte Länge zugeschnitten werden.

Wenn eine Schnittstelleninstallation erforderlich ist

CNC-Ausschnitte können am Hauptprofilkörper oder an den Endplatten angebracht werden.

Gängige Beispiele sind USB-Anschlüsse, RJ45-Buchsen, Stromanschlüsse, andere Anschlüsse, Anzeigeleuchten usw.

Wenn eine Leiterplatteninstallation erforderlich ist

Basierend auf dem PCB-Design können interne Schlitze, Befestigungslöcher oder andere Befestigungsmethoden bestimmt werden.

Wenn 25×25mm zu klein ist

Sie können basierend auf den Leiterplattenabmessungen eine größere Aluminiumprofilspezifikation auswählen oder sich für ein individuelles (nicht standardmäßiges) Gehäusedesign entscheiden.

Zertifizierungen und Compliance

Boyuan verpflichtet sich zur Einhaltung internationaler Qualitäts-, Umwelt- und Sicherheitsstandards. Unsere Aluminium-Elektronikgehäuse werden unter strenger Qualitätskontrolle hergestellt und entsprechen den relevanten Branchenvorschriften.

Verfügbare Zertifizierungen:

• SGS-Bericht – Von SGS herausgegebener Inspektions- und Testbericht Dritter, der die Produktqualität und -spezifikationen überprüft.
• SVHC-Konformitätsbericht – Bestätigt die Einhaltung der EU-REACH-Anforderungen an SVHC (besonders besorgniserregende Stoffe).

Hinweis: Zertifikatskopien sind auf Anfrage erhältlich. Bitte kontaktieren Sie uns für die aktuellsten gültigen Versionen.

Werkstattschau

FAQ

1. Für welche Produkte ist das kompakte 25×25-mm-Aluminium-Elektronikgehäuse für optoelektronische Geräte geeignet?

Das 25×25-mm-Modell ist ein kompaktes Aluminiumgehäuse, das für kleine Leiterplatten, Kommunikationsmodule, IoT-Module, Sensoren, Datenerfassungsmodule, Steuermodule und andere kleine elektronische Geräte geeignet ist.

2. Bezieht sich 25×25mm auf die Länge des Gehäuses?

Nr. 25×25mm bezieht sich typischerweise auf die Querschnittsabmessungen des Gehäuses. Die Produktlänge kann auf die tatsächliche Geräte- und Leiterplattengröße zugeschnitten werden.

3. Kann die Länge des 25×25 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminiumprofilgehäuses kann je nach Produktanforderung gekürzt werden; Die spezifische Länge wird basierend auf Material, Oberflächenbehandlung und Produktstruktur bestätigt.

4. Können Löcher in das Aluminiumgehäuse gefräst werden?

Ja. Boyuan Hardware kann CNC-Schneiden, Bohren, Gewindeschneiden, Senken, Anfasen und andere Bearbeitungsprozesse auf der Grundlage von Kundenzeichnungen durchführen.

5. Können Aussparungen für Schnittstellen wie USB und RJ45 gefertigt werden?

Ja. Die CNC-Bearbeitung kann für bestimmte Schnittstellenpositionen basierend auf Kundenzeichnungen durchgeführt werden. Die Machbarkeit hängt von den Schnittstellenabmessungen und der Gehäusestruktur ab.

6. Kann eine Platine eingebaut werden?

Ja. Montagestrukturen können so gestaltet werden, dass sie den Leiterplattenabmessungen und der Installationsmethode gerecht werden. Elektronikgehäuse aus Aluminiumprofilen werden üblicherweise zur Unterbringung von Leiterplatten und Elektronikmodulen verwendet.

7. Können die Endplatten individuell angepasst werden?

Ja. Die Abmessungen, Lochanordnungen und Struktur der Endplatten können je nach Produktanforderungen bearbeitet werden.

8. Kann ein Logo hinzugefügt werden?

Ja. Je nach Produktanforderung können Logo-Aufbringungsmethoden wie Lasergravur oder Siebdruck ausgewählt werden.

9. Können verschiedene Farben gewählt werden?

Die Farben können anhand des spezifischen Oberflächenbehandlungsplans festgelegt werden. Aluminiumgehäuse können durch Prozesse wie Eloxieren verschiedene optische Effekte erzielen.

10. Was passiert, wenn die Größe 25×25 mm nicht auf meine Leiterplatte passt?

Sie können uns Ihre Leiterplattenabmessungen, Produktstruktur oder 3D-Modelle zusenden. Boyuan Hardware kann dabei helfen, anhand der tatsächlichen Abmessungen festzustellen, ob die 25×25-mm-Spezifikation geeignet ist, oder wir können andere Aluminiumprofilspezifikationen vorschlagen oder eine kundenspezifische Bearbeitung anbieten.

Warum Boyuan wählen?

Für Hersteller elektronischer Geräte ist es von entscheidender Bedeutung, dass der Lieferant die erforderlichen Bearbeitungen – wie Länge, Endplatten, Schnittstellen, Befestigungslöcher, PCB-Integration, Oberflächenveredelung und Logo-Anbringung – passend zum tatsächlichen Produkt durchführen kann.

Boyuan Hardware ist seit über 20 Jahren auf die Aluminiumgehäuse- und Gehäuseindustrie spezialisiert, betreibt eine Produktionsstätte von etwa 10.000 Quadratmetern und bietet maßgeschneiderte Dienstleistungen zur Bearbeitung von Aluminiumgehäusen an.

Von standardmäßigen 25×25-mm-Aluminiumprofilen bis hin zu fertigen, CNC-gefrästen Elektronikgehäusen können wir unsere Produktion an Ihre spezifischen Produktanforderungen anpassen.

Wenn Sie auf der Suche nach einem kompakten 25×25 mm großen elektronischen Aluminiumgehäuse für optoelektronische Geräte sind, senden Sie uns bitte Ihre Leiterplattenabmessungen, Produktzeichnungen oder 3D-Modelle zu.

Anschließend können wir anhand der Struktur Ihres Produkts die geeigneten Spezifikationen, Bearbeitungsmethoden und Anpassungspläne festlegen.
