30 mm schlankes Aluminium-Strangpressgehäuse für elektronische Geräte

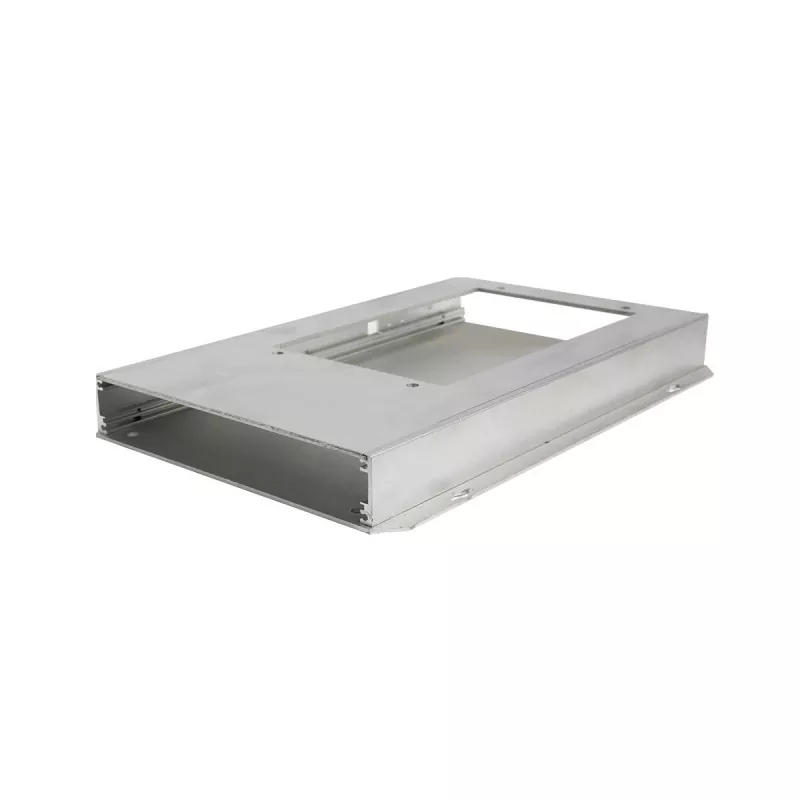

Das 30 mm schlanke Aluminium-Strangpressgehäuse für elektronische Geräte ist ein kompaktes Gehäuse für elektronische Geräte mit einer Aluminiumprofilstruktur. Die Höhe des Gehäusequerschnitts ist auf 30 mm festgelegt, während Länge und Breite je nach Gerätestruktur und Montageanforderungen angepasst werden können.

Im Gegensatz zu Standard-Chassis mit fester Länge, Breite und Höhe verfügt dieses Produkt über einen Aluminiumprofilquerschnitt mit fester Höhe. Durch die Anpassung der Profillänge und der Gesamtbreite des Chassis kann es an Leiterplatten, Schaltungsmodule und elektronische Komponenten unterschiedlicher Größe angepasst werden.

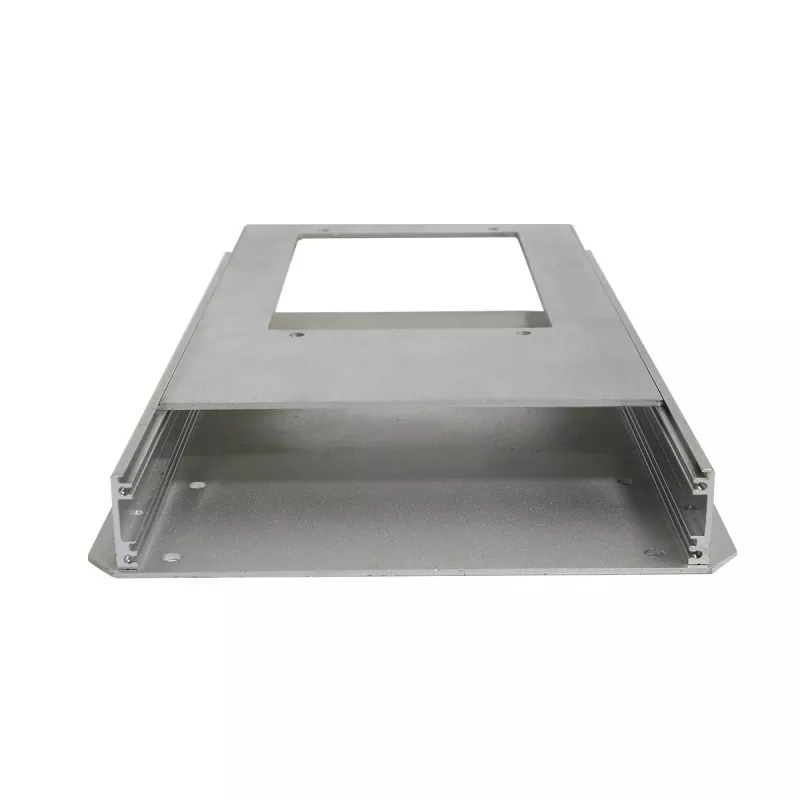

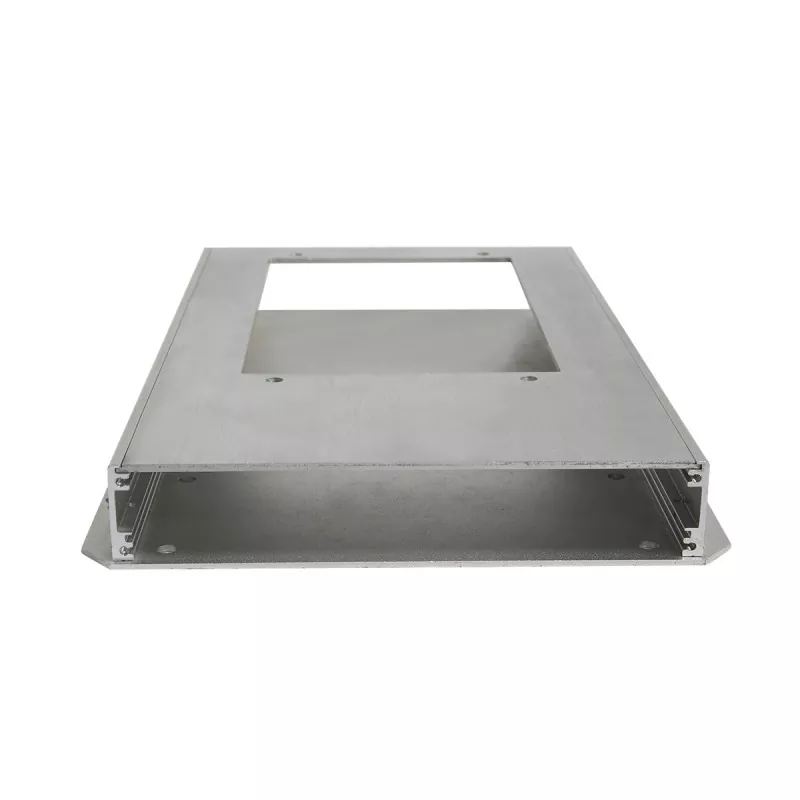

Im Inneren des Gehäuses befinden sich Kartensteckplätze und Montagenuten, die zur Positionierung und Installation von Leiterplatten und internen Strukturteilen verwendet werden können. Die Aluminiumprofilstruktur verfügt außerdem über eine gewisse Wärmeableitungsfähigkeit, und Wärmeableitungsbereiche können entsprechend den tatsächlichen Geräteanforderungen gestaltet werden.

Produktstruktur

Der strukturelle Schwerpunkt dieses 30-mm-Chassis liegt nicht auf einer festen Länge × Breite × Höhe, sondern vielmehr auf:

30 mm feste Höhe + anpassbare Länge + anpassbare Breite

Seine Grundstruktur umfasst:

• Fahrgestell aus Aluminiumprofil
• Frontplatte
• Rückwand
• Interne PCB-Kartensteckplätze
• Interne Montagenuten
• Wärmeableitungsstruktur
• Schrauben zur Plattenbefestigung

Diese Struktur kann die Länge und Breite des Chassis an den Innenraumbedarf der Ausrüstung anpassen und gleichzeitig die niedrige Höhe von 30 mm beibehalten.

Strukturelles Logikdiagramm

30 mm festes Aluminiumprofil

↓

Bestimmen Sie Länge und Breite entsprechend den Ausrüstungsanforderungen

↓

Verwenden Sie interne Kartensteckplätze, um die Platine zu montieren

↓

Verwenden Sie Montagenuten, um interne Strukturen zu befestigen

↓

CNC-Bearbeitung der Vorder- und Rückseite entsprechend den Schnittstellenanforderungen

↓

Vorder- und Rückwand verschrauben

Kernvorteile

1. 30 mm ultradünne Höhe, geeignet für Geräte mit begrenztem Platzangebot

Die Chassishöhe ist auf 30 mm festgelegt. Im Vergleich zu höheren Elektronikgehäusen kann dadurch der vertikale Platzbedarf der Gesamtausrüstung reduziert werden.

Geeignet für den Einbau bei begrenzten Platzverhältnissen:

• Kleine elektronische Geräte
• Eingebettete elektronische Module
• Steuermodule
• Datenerfassungsmodule
• Kommunikationsmodule
• Elektronische Leiterplattengeräte

Wenn die Gesamthöhe des Geräts explizit begrenzt ist, kann die 30-mm-Struktur das Profil so kompakt wie möglich halten und gleichzeitig die Montageanforderungen interner elektronischer Komponenten erfüllen.

2. Länge und Breite anpassbar an die Geräteanforderungen

Eines der größten Merkmale dieses Produkts ist, dass es sich bei Länge und Breite nicht um feste Maße handelt.

Kunden können die erforderliche Fahrgestelllänge und -breite ermitteln nach:

• Leiterplattenabmessungen
• Layout elektronischer Komponenten
• Anzahl der Schnittstellen
• Interner Montageraum
• Montageposition der Ausrüstung
• Außenmaßgrenzen

Daher können mit demselben 30 mm hohen Aluminiumprofil-Chassis Produktstrukturen unterschiedlicher Länge und Breite gebildet werden.

Dies eignet sich besonders für OEM/ODM-Projekte, die ein Gehäusedesign auf Basis von Leiterplatten oder elektronischen Modulen erfordern.

3. Integrierte Kartensteckplätze für eine bequeme Leiterplattenmontage

Der Innenraum des Gehäuses ist mit Kartensteckplätzen ausgestattet, die zur Positionierung und Montage von Leiterplatten entsprechend der tatsächlichen Struktur verwendet werden können.

Im Vergleich zu Strukturen, die zur Befestigung der Leiterplatte ausschließlich auf unabhängigen Halterungen basieren, können die Kartensteckplätze im Profil dazu beitragen, einige zusätzliche Befestigungsstrukturen zu reduzieren und so die interne Struktur des Gehäuses kompakter zu machen.

Bei einem Gehäuse mit geringer Höhe wie 30 mm ist die rationelle Nutzung des Innenraums besonders wichtig.

4. Interne Montagenuten unterstützen das modulare Strukturdesign

Neben den Steckplätzen für Leiterplattenkarten verfügt das Gehäuse auch über Montagenuten, die zur Montage und Positionierung interner Strukturteile genutzt werden können.

Je nach spezifischem Produktdesign kann das Gesamtlayout wie folgt gestaltet werden:

Leiterplatte → internes Modul → Montagestruktur → Vorder- und Rückseite

Daher müssen Kunden die Produkte nicht einfach nach den Außenabmessungen des Chassis auswählen, sondern können das Chassis entsprechend der tatsächlichen Innenstruktur entwerfen.

5. Die Aluminiumprofilstruktur gleicht Struktur- und Wärmeableitungsanforderungen aus

Neben der Funktion als Fahrgestellkörper kann die Aluminiumprofilstruktur in Kombination mit den strukturellen Eigenschaften des Profils selbst auch zur Wärmeableitung ausgelegt werden.

Für elektronische Komponenten mit einer gewissen Wärmeentwicklung im Inneren kann die Planung entsprechend den tatsächlichen Produktanforderungen erfolgen:

• Wärmeableitungsbereiche
• Lüftungsstrukturen
• Montagepositionen der Komponenten
• Wärmeableitungspfade

Es ist zu beachten, dass der tatsächliche Wärmeableitungseffekt von der Wärmeerzeugung des Geräts, dem Komponentenlayout, der Profilstruktur und dem spezifischen Wärmeableitungsdesign abhängt und die endgültige Wärmeleistung nicht allein anhand des Gehäusematerials beurteilt werden kann.

6. Vorder- und Rückseite können entsprechend den Gerätefunktionen bearbeitet werden

Die Vorder- und Rückseite sind verschraubt und können unabhängig voneinander entsprechend den tatsächlichen Geräteschnittstellen und Betriebsanforderungen bearbeitet werden.

Nach Zeichnung bearbeitbar:

• USB-Schnittstellenlöcher
• Löcher für die Stromschnittstelle
• Löcher für die Kommunikationsschnittstelle
• Knopflöcher
• Löcher für Kontrollleuchten
• Anzeigebereich
• Befestigungslöcher
• Belüftungslöcher
• Weitere speziell geformte Öffnungen

Dadurch kann derselbe 30-mm-Aluminiumprofilkörper an verschiedene elektronische Geräte angepasst werden.

Produktzusammensetzung

Technische Spezifikationen

Anwendbare Produkte und Anwendungsbereiche

Das schlanke 30-mm-Aluminium-Strangpressgehäuse für elektronische Geräte ist nicht auf eine einzelne Branche beschränkt, sondern eignet sich aufgrund seiner strukturellen Merkmale besser für die Anwendungsauswahl: 30 mm niedrige Höhe + anpassbare Länge und Breite + Leiterplattenkartensteckplätze + Montagenuten.

1. Eingebettete elektronische Geräte

Geeignet für einige elektronische Module, die in Geräten, Schaltschränken oder anderen begrenzten Räumen installiert werden müssen.

Die geringe Höhe von 30 mm kann dazu beitragen, den von der Ausrüstung eingenommenen vertikalen Platz zu reduzieren.

2. Kleine Steuermodule

Bei kleinen Steuergeräten, die hauptsächlich aus Leiterplatten, Steuerschaltkreisen und Schnittstellen bestehen, können die internen Kartensteckplätze und Montagenuten für die Modulmontage verwendet werden.

3. Datenerfassungsmodule

Datenerfassungsgeräte erfordern normalerweise Leiterplatten, Anschlüsse und Datenschnittstellen.

Durch die individuelle Anpassung der Gehäuselänge und -breite kann der Innenraum entsprechend den tatsächlichen Leiterplattenabmessungen geplant und die Vorder- und Rückseite entsprechend den Schnittstellenpositionen bearbeitet werden.

4. Kommunikations- und Schnittstellenmodule

Bei kleinen elektronischen Geräten, die Kommunikationsschnittstellen, Anschlüsse oder Steuerschnittstellen installieren müssen, können die Vorder- und Rückseiten entsprechend dem tatsächlichen Schnittstellenlayout bearbeitet werden.

5. IoT und eingebettete elektronische Geräte

Einige IoT- und eingebettete Geräte reagieren empfindlich auf das Produktvolumen und müssen die Montage von Leiterplatten und elektronischen Komponenten auf relativ kleinem Raum durchführen.

Die feste Höhe von 30 mm kann für das Gehäusedesign solcher elektronischen Geräte mit geringer Höhe verwendet werden.

3-Achsen-CNC-kundenspezifische Bearbeitung

Boyuan Hardware nutzt derzeit hauptsächlich die 3-Achsen-CNC-Bearbeitung für Aluminiumchassis und zugehörige Strukturteile.

Gemäß Produktzeichnungen kann Folgendes durchgeführt werden:

• Eröffnungen
• Bohren
• Klopfen
• Bearbeitung der Befestigungslöcher
• Bearbeitung von Schnittstellenlöchern
• Plattenbearbeitung
• Strukturelle Rillenbearbeitung
• Sonstige 2D/3D-Strukturbearbeitung

Die Vorder- und Rückwände können entsprechend den Schnittstellenlayouts verschiedener Geräte bearbeitet werden, sodass sich derselbe Aluminiumprofilkörper an verschiedene elektronische Produkte anpassen lässt.

Qualitätsprüfung

Für kundenspezifische Aluminiumprofil-Chassis können die folgenden Artikel gemäß Produktzeichnungen und Bestellanforderungen geprüft werden:

Dimensionsprüfung

Bestätigen Sie die Länge, Breite und die wichtigsten Strukturabmessungen des Fahrgestells.

Inspektion der CNC-Bearbeitung

Überprüfen Sie Schnittstellenlöcher, Befestigungslöcher, Gewindelöcher und andere Bearbeitungspositionen.

Inspektion der Leiterplattenmontage

Überprüfen Sie den Sitz zwischen der Platine und den internen Kartensteckplätzen.

Inspektion der Panelmontage

Bestätigen Sie den Zusammenbau der Vorder- und Rückseite mit dem Fahrgestell.

Inspektion der Oberflächenbehandlung

Überprüfen Sie die Wirkung und das Aussehen der Oberflächenbehandlung des Produkts.

Inspektion der fertigen Produktmontage

Überprüfen Sie nach der Installation, ob alle Strukturteile des Fahrgestells richtig passen.
