40×25 mm Aluminium-Leiterplattengehäuse für elektronische Leiterplatten

Das 40 × 25 mm große Aluminium-Leiterplattengehäuse für elektronische Leiterplatten eignet sich für Elektronikgeräte, die die externe Lautstärke steuern, Leiterplatten montieren und mehrere Schnittstellen integrieren müssen. Boyuan Hardware, ein in China ansässiger Hersteller und Zulieferer mit über 20 Jahren Erfahrung und einer Fabrik von ca. 10.000 m², bietet Schneiden, CNC-Bearbeitung, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage.

Produktdefinition

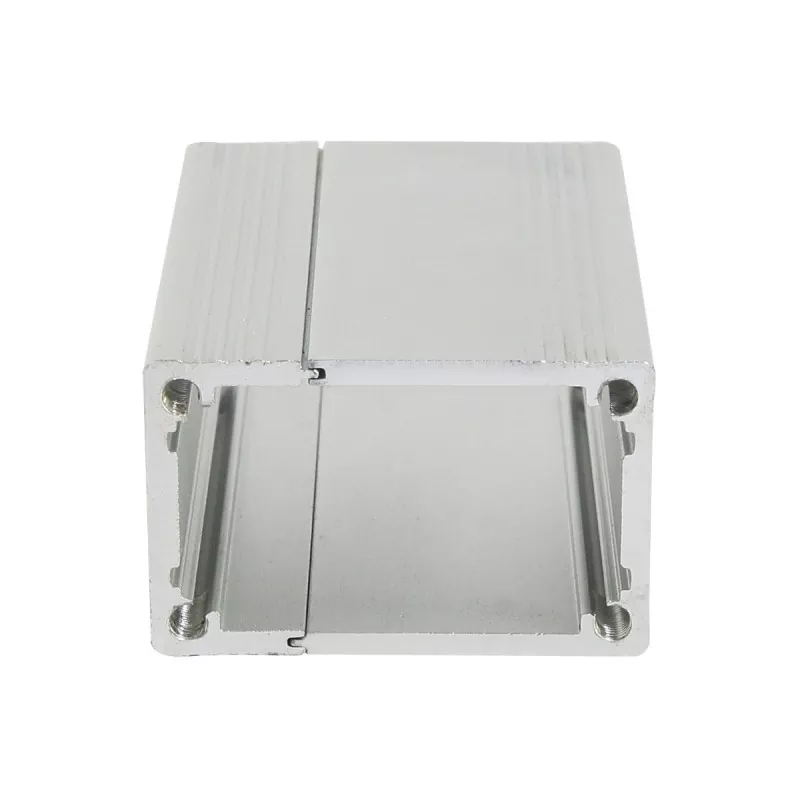

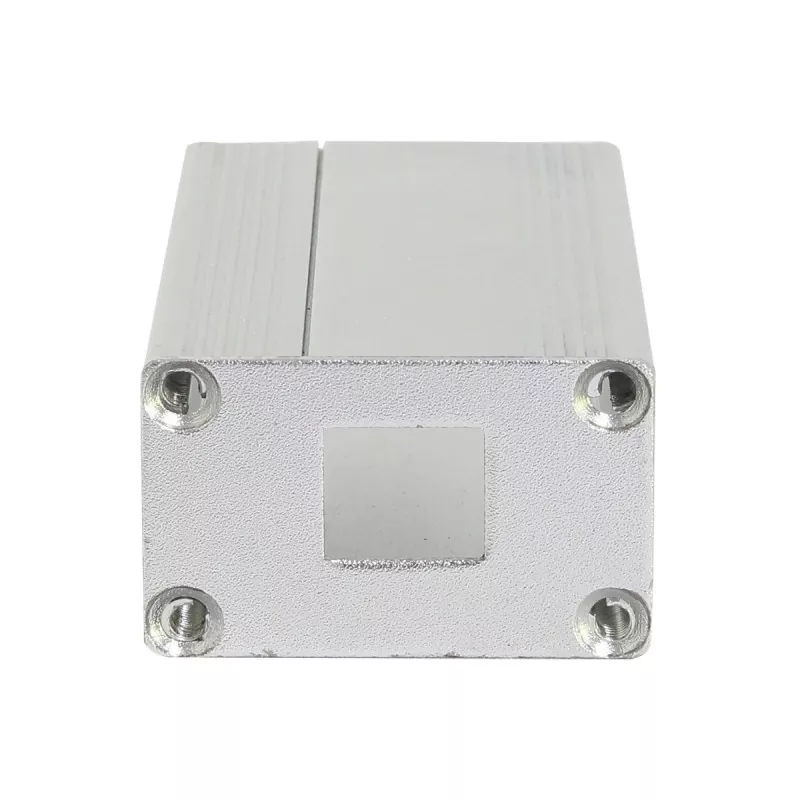

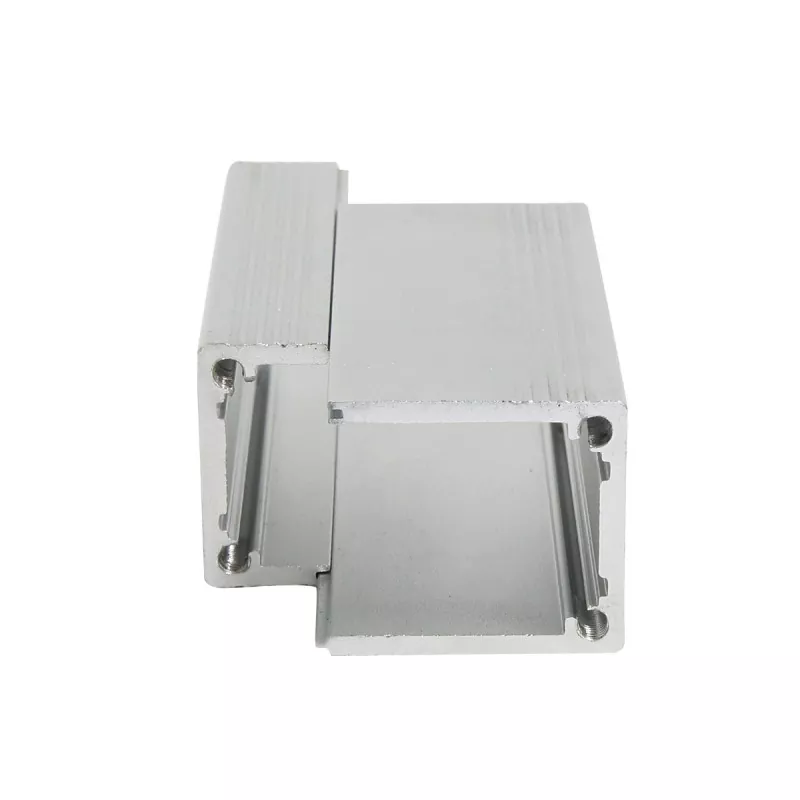

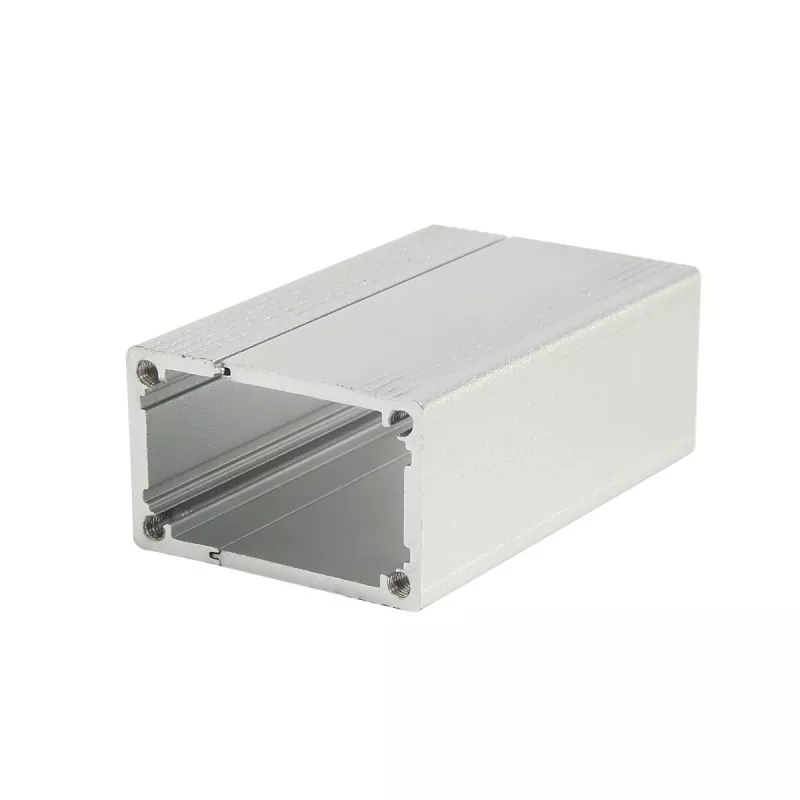

Das 40×25 mm große Aluminiumgehäuse ist ein extrudiertes Aluminiumgehäuse für kleine bis mittelgroße elektronische Module, Leiterplatten und eingebettete elektronische Geräte.

Der Querschnitt 40×25 mm ist eine relativ kompakte Flachprofilspezifikation. Im Vergleich zu kleineren Elektronikgehäusen bietet es mehr internen Layoutraum für Leiterplatten, Schaltkreiskomponenten und Schnittstellenbaugruppen, ohne die Gesamtgröße des Geräts wesentlich zu erhöhen. Es eignet sich daher für elektronische Produkte, die die externe Lautstärke steuern, Leiterplatten montieren und mehrere Schnittstellen integrieren müssen.

Bei dieser Art von extrudiertem Aluminiumgehäuse wird in der Regel das Profil als Hauptkörper verwendet, das durch Zuschneiden mit fester Länge auf die erforderliche Länge geformt wird, gefolgt von CNC-Bearbeitung, Bohren, Gewindeschneiden, Schnittstellenöffnungen und Endplattenmontage entsprechend der Produktstruktur.

Bei elektronischen Produkten, die eine langfristige Massenproduktion erfordern, trägt die standardisierte extrudierte Aluminiumstruktur von 40 x 25 mm auch dazu bei, die Komplexität der Konstruktion und Bearbeitung der Gehäusestruktur zu reduzieren.

Kernvorteile

1. Flacher Querschnitt, geeignet für kompakte elektronische Geräte

Bei 40×25 mm geht es nicht einfach nur um „Kleinheit“, sondern um ein Gleichgewicht zwischen Geräteabmessungen und internem Montageraum.

Die Querschnittshöhe von 25 mm hält das gesamte Gehäuseprofil niedrig, während die Breite von 40 mm einen gewissen seitlichen Platz für die Anordnung von Leiterplatten und internen elektronischen Komponenten bietet.

Daher ist es besser geeignet für:

• Kleine PCB-Steuermodule
• Datenerfassungsmodule
• Signalumwandlungsmodule
• Kommunikationsmodule
• IoT-Elektronikmodule
• Industrielle elektronische Steuermodule

Es eignet sich besonders für Produkte, bei denen Leiterplatten, Schnittstellen und eine kleine Anzahl elektronischer Komponenten zentral in einem kompakten Gehäuse untergebracht werden müssen.

2. Besser geeignet für kombiniertes PCB- und Schnittstellendesign

Bei vielen elektronischen Geräten muss das Gehäuse nicht nur die Leiterplatte aufnehmen, sondern auch seitlich oder am Ende USB-, Gleichstrom-, Strom-, Kommunikations-, Signal- und andere Schnittstellen anordnen.

40×25 mm bieten mehr Bauraum als ultrakleine Spezifikationen und behalten gleichzeitig eine relativ kompakte Produktgröße bei.

Je nach tatsächlichem Design kann das Gehäuse bearbeitet werden für:

• Schnittstellenöffnungen
• Machtlöcher
• Löcher für die Kommunikationsschnittstelle
• Löcher für Kontrollleuchten
• Knopflöcher
• Befestigungslöcher
• Gewindelöcher
• Bearbeitung der PCB-Befestigungsstruktur

So entsteht ein komplettes Gehäuse für elektronische Geräte.

3. Die Länge kann entsprechend den internen elektronischen Modulen angepasst werden

40×25mm definiert hauptsächlich den Profilquerschnitt, nicht die Endproduktlänge.

Daher kann das Schneiden mit fester Länge entsprechend der Länge der Leiterplatte, des Schaltungsmoduls und der internen Komponenten durchgeführt werden.

Für Produkte unterschiedlicher Länge kann die gleiche Querschnittsspezifikation verwendet werden, und durch Anpassen der Aluminiumprofillänge können unterschiedlich große Gehäuse gebildet werden, was für das Design elektronischer Produktserien von Vorteil ist.

4. Die Aluminium-Strangpressstruktur erleichtert die anschließende Präzisionsbearbeitung

Das 40×25 mm große Aluminium-Strangpressgehäuse ist nicht auf die Verwendung als einfache „Aluminiumbox“ beschränkt.

Gemäß Produktzeichnungen kann eine weitere Bearbeitung durchgeführt werden: Schneiden → CNC-Bearbeitung → Bohren → Gewindeschneiden → Oberflächenbehandlung → Lasergravur/Siebdruck → Inspektion → Montage.

Daher kann es schrittweise von einem Grundprofil zu einem Elektronikgehäuse verarbeitet werden, das spezifische strukturelle Anforderungen des Geräts erfüllt.

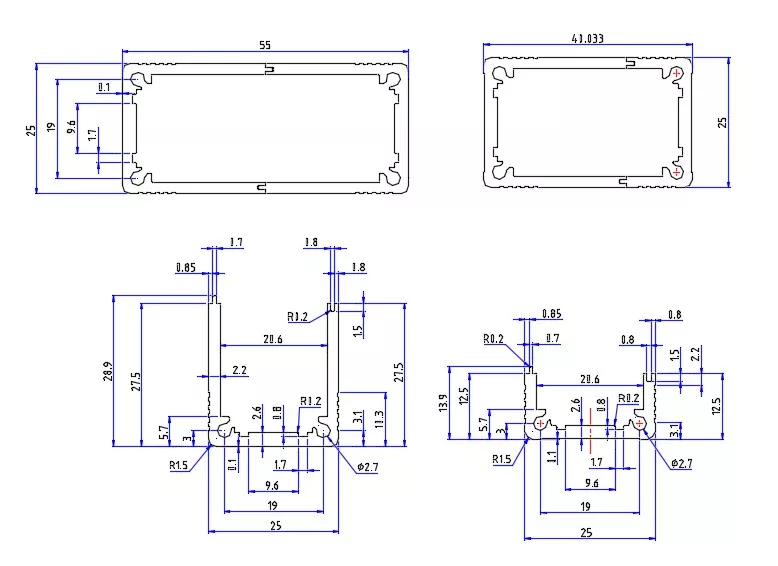

Technische Spezifikationen

Produktanwendungen

Das 40×25 mm große Aluminium-Leiterplattengehäuse für elektronische Leiterplatten eignet sich besser für Geräte mit begrenztem Volumen, die jedoch eine gewisse Menge an internen elektronischen Komponenten und Schnittstellenraum benötigen.

1. Industrielle Steuerungsmodule

40×25 mm können für einige kompakte industrielle Elektronikmodule verwendet werden, wie zum Beispiel:

• SPS-Erweiterungsmodule
• I/O-Module
• Industrielle Steuermodule
• Signalumwandlungsmodule
• Datenerfassungsmodule
• Eingebettete Controller
• Elektronische Module für Automatisierungsgeräte

Bei diesen Produkten müssen in der Regel Leiterplatten installiert und Strom-, Signal- oder Kommunikationsschnittstellen auf dem Gehäuse angeordnet werden, sodass sie eine stärkere strukturelle Bearbeitung erfordern als einfache unperforierte Schutzgehäuse.

2. Datenerfassungs- und Signalverarbeitungsgeräte

Geeignet für:

• Datenerfassungsmodule
• Signalerfassungsmodule
• Signalwandler
• Datenverarbeitungsmodule
• Überwachungsmodule
• Sensorschnittstellenmodule

Diese Produkte sind normalerweise nicht groß, erfordern jedoch die interne Installation von Leiterplatten, Verkabelungen oder Schnittstellenkomponenten. 40×25 mm können einen relativ kompakten Montageraum bieten.

3. Elektronische Kommunikations- und Netzwerkmodule

Verwendbar für:

• Kommunikationsmodule
• Datenübertragungsmodule
• Signalumwandlungsgeräte
• Eingebettete Kommunikationsgeräte
• Elektronische Module für die Netzwerkkommunikation
• Drahtlose Kommunikationssteuermodule

Die Gehäuselänge kann entsprechend der internen Leiterplatte angepasst werden, und die Schnittstellenpositionen können nachbearbeitet werden.

4. IoT und intelligente elektronische Geräte

40×25mm ist auch für einige geeignet:

• IoT-Steuermodule
• Intelligente Überwachungsmodule
• Ferndatenerfassungsgeräte
• Intelligente Sensormodule
• Eingebettete elektronische Geräte
• Smarte Bedienterminals

Für Produkte, die Leiterplatten, Schnittstellen und elektronische Komponenten in einem kleineren Volumen integrieren müssen, ist diese Spezifikation gut anpassbar.

5. Kleine Instrumente und elektronische Testmodule

Kann auch verwendet werden für:

• Messmodule
• Erkennungsmodule
• Testen Sie elektronische Module
• Signalüberwachungsgeräte
• Elektronische Module in Instrumenten
• Kleine Steuergeräte

Ob es letztendlich für ein bestimmtes Gerät geeignet ist, hängt hauptsächlich von den Leiterplattenabmessungen, der Höhe der internen Komponenten, dem Schnittstellenlayout und der Montagemethode ab, nicht nur von der Größe des Gehäusequerschnitts.

Was kann angepasst werden?

Oberflächenbehandlung und Aussehensbearbeitung

Das 40×25 mm große Aluminiumgehäuse kann entsprechend den optischen Anforderungen des Endprodukts einer anschließenden Oberflächenbearbeitung unterzogen werden.

Je nach tatsächlichen Produktanforderungen kann Folgendes ausgewählt werden:

• Eloxieren
• Oberflächenbehandlung von Aluminium
• Lasergravur
• Siebdruck
• Logobearbeitung
• Andere nach Zeichnungen erforderliche Erscheinungsbildbearbeitungen

Wenn der Kunde eine bestimmte Farbe, einen Oberflächeneffekt oder eine Logoposition hat, kann dies während der Bemusterungsphase bestätigt werden.

Werkstattschau

FAQ

Für welche Art von Leiterplatte ist das 40×25 mm große Aluminiumgehäuse geeignet?

Eher geeignet für kleine bis mittelgroße Leiterplatten und elektronische Funktionsmodule, insbesondere für kompakte Geräte, die gleichzeitig Schnittstellen, Befestigungslöcher oder eine kleine Anzahl elektronischer Komponenten anordnen müssen. Eine spezifische Bestätigung ist auf der Grundlage der tatsächlichen Leiterplattenabmessungen und der Komponentenhöhe erforderlich.

Kann die Länge des 40×25 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. 40×25 mm stellt die Profilquerschnittsgröße dar, und die tatsächliche Gehäuselänge kann entsprechend der Leiterplatten- und Gerätestruktur in fester Länge bearbeitet werden.

Kann ein 40 × 25 mm großes Aluminium-Leiterplattengehäuse für elektronische Leiterplatten gemäß meinen Zeichnungen bearbeitet werden?

Ja. Profil, Länge, Schnittstellen, Befestigungslöcher, Gewindelöcher und andere CNC-Bearbeitungsanforderungen können anhand von 2D- oder 3D-Zeichnungen bestätigt werden.

Können Schnittstellen am 40×25mm Aluminiumgehäuse verbaut werden?

Ja. Öffnungen können entsprechend den tatsächlichen Produktschnittstellenpositionen bearbeitet werden, einschließlich Strom-, USB-, Kommunikations- und anderen Signalschnittstellen.

Können Befestigungslöcher und Gewindelöcher bearbeitet werden?

Ja. Bohren, Gewindeschneiden und zugehörige CNC-Bearbeitung können entsprechend der Produktmontagemethode durchgeführt werden.

Ist 40×25 mm für industrielle Steuerungsgeräte geeignet?

Geeignet für einige kompakte Industriesteuerungsmodule, E/A-Module, Datenerfassungsmodule, Signalumwandlungsmodule usw. Eine abschließende Bestätigung ist basierend auf der Leiterplatte und der internen Struktur erforderlich.
