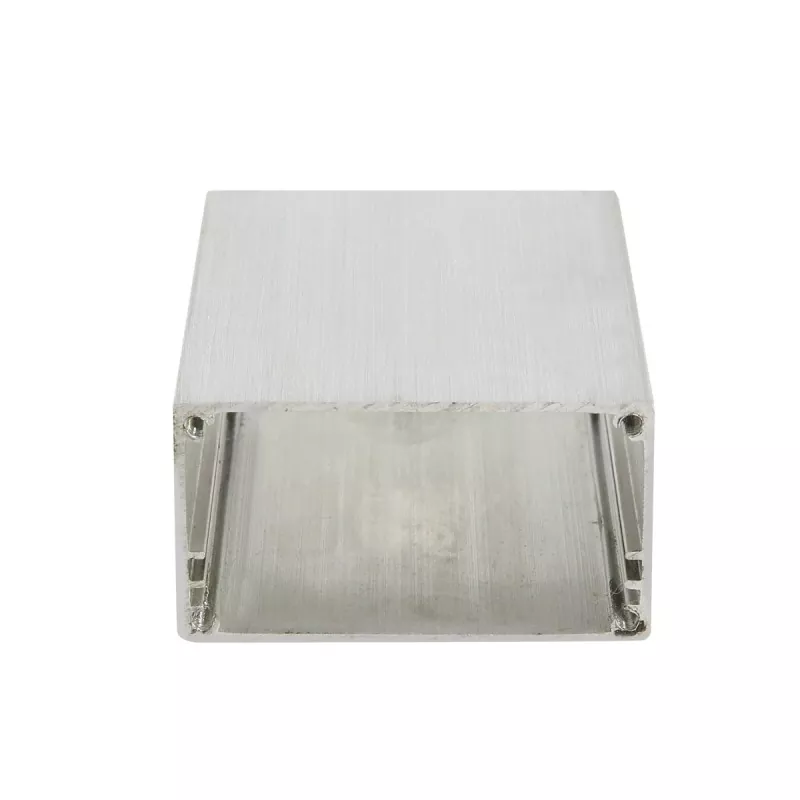

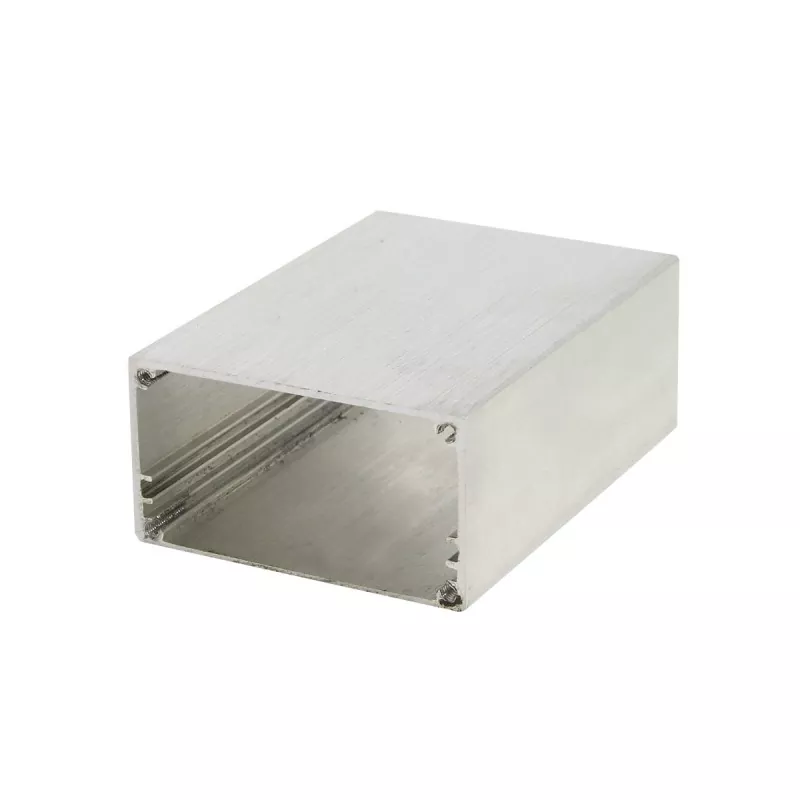

42×23 mm großes Kommunikationsmodulgehäuse aus Aluminium

Im Vergleich zu höheren Elektronikgehäusen eignet sich diese Struktur besser für Produkte mit Anforderungen an Gerätedicke, Montageraum und Gesamtvolumen. Es kann Leiterplatten, Schaltkreiskomponenten und Schnittstellenbaugruppen zentral in einem relativ kompakten Gehäuse anordnen und sich gleichzeitig durch Zuschnitt auf feste Länge und anschließende CNC-Bearbeitung an elektronische Module unterschiedlicher Länge anpassen. Boyuan Hardware, mit über 20 Jahren Erfahrung und einer Fabrik mit ca. 10.000 Quadratmetern.

Produktdefinition

Das 42×23 mm große Aluminiumgehäuse ist ein Elektronikgehäuse aus extrudiertem Aluminium, das für kleine bis mittelgroße Leiterplatten, Schaltungsmodule, Signalmodule und eingebettete elektronische Geräte geeignet ist.

Der Querschnitt von 42 x 23 mm weist eine offensichtliche flache Eigenschaft auf: Die seitliche Abmessung beträgt 42 mm, während die Höhe nur 23 mm beträgt. Im Vergleich zu höheren Elektronikgehäusen eignet sich diese Struktur besser für Produkte mit Anforderungen an Gerätedicke, Montageraum und Gesamtvolumen.

Das 42×23 mm große Aluminium-Kommunikationsmodulgehäuse ermöglicht die zentrale Anordnung von Leiterplatten, Schaltkreiskomponenten und Schnittstellenbaugruppen in einem relativ kompakten Gehäuse und passt sich durch Zuschnitt auf feste Länge und anschließende CNC-Bearbeitung an elektronische Module unterschiedlicher Länge an.

Daher eignet sich 42×23 mm besser für industrielle Steuerung, Datenerfassung, Signalumwandlung, Kommunikationsmodule, elektronische IoT-Geräte und kleine Testmodule.

Kernvorteile

1. 23 mm niedrige Höhe, geeignet für flaches Gerätedesign

Das bemerkenswerteste Merkmal von 42×23 mm ist seine relativ geringe Höhe.

Bei elektronischen Modulen, die in Geräten, Schaltschränken, Instrumententafeln oder an anderen Orten mit begrenztem Platzangebot installiert werden müssen, hilft die niedrigere Gehäusehöhe dabei, die Gesamtdicke des Geräts zu kontrollieren.

Daher ist es besser geeignet für:

• Flache PCB-Module
• Eingebettete Steuermodule
• Datenerfassungsmodule
• Signalumwandlungsmodule
• Elektronische Kommunikationsmodule
• Kleine IoT-Geräte

Wenn das Produkt empfindlich auf die Gehäusehöhe reagiert, bietet 42×23 mm im Vergleich zu tieferen Spezifikationen einen deutlicheren Dimensionsvorteil.

2. Die seitliche Abmessung von 42 mm bietet mehr Layoutbreite für Leiterplatten

Obwohl die Höhe nur 23 mm beträgt, bietet die seitliche Abmessung von 42 mm relativ viel seitlichen Montageraum.

Dies ist praktisch für Produkte, die auf der Leiterplatte angeordnet werden müssen:

• Klemmenblöcke
• Schnittstellen
• Anschlüsse
• Kontrollleuchten
• Steuerungskomponenten
• Elektronische Komponenten

Daher strebt 42×23 mm nicht einfach nur nach „Dünnheit“, sondern nimmt einen breiteren, geringeren Querschnitt an, der für elektronische Produkte mit seitlichen PCB-Layouts geeignet ist.

3. Geeignet für elektronische Module unterschiedlicher Länge

42×23 mm stellt die Gehäusequerschnittsgröße dar, und die tatsächliche Produktlänge kann entsprechend der internen Leiterplatte und den elektronischen Komponenten angepasst werden.

Der gleiche Querschnitt kann durch unterschiedliche Längen unterschiedliche Spezifikationen bilden, zum Beispiel:

• Kurze Bauform → kompakte Elektronikmodule
• Mittlere Länge → Steuer-/Kommunikationsmodule
• Längere Struktur → Datenerfassung und elektronische Module mit mehreren Schnittstellen

Diese Methode eignet sich besonders für elektronische Geräteserien, die über mehrere Produktmodelle, aber relativ ähnliche interne Strukturen verfügen.

4. Kundenspezifische Bearbeitung basierend auf Standardprofilen

Das 42×23 mm große Aluminiumgehäuse bedeutet nicht, dass das Endprodukt nur die Standardprofilform beibehalten kann.

Nach Produktzeichnungen kann eine weitere Bearbeitung erfolgen:

• Schneiden mit fester Länge
• CNC-Bearbeitung der Endfläche
• Schnittstellenöffnungen
• Bearbeitung der Befestigungslöcher
• Bearbeitung von Gewindelöchern
• Bearbeitung der Leiterplattenmontagestruktur
• Knopflochbearbeitung
• Bearbeitung der Anzeigelampenlöcher
• Logobearbeitung

Dadurch können Standard-Aluminiumprofile an unterschiedliche elektronische Produkte angepasst werden.

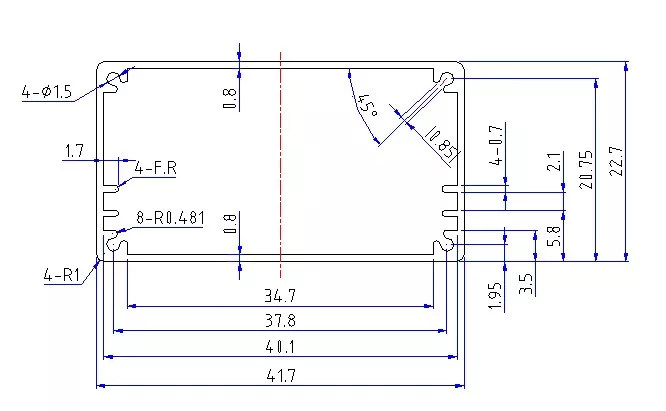

Technische Spezifikationen

Notiz: Die tatsächlichen Aluminiumlegierungssorten, Wandstärken, inneren Profilstrukturen, Längenbereiche, Bearbeitungstoleranzen und Anforderungen an die Oberflächenbehandlung müssen anhand spezifischer Zeichnungen oder Bestellungen bestätigt werden.

Anwendungsbereich

1. Datenerfassungs- und Signalumwandlungsmodule

42×23 mm eignet sich besser für elektronische Module, die klein sind, aber eine bestimmte Leiterplattenmontagebreite erfordern, wie zum Beispiel:

• Datenerfassungsmodule
• Signalerfassungsmodule
• Signalwandler
• Datenkonvertierungsmodule
• Sensorschnittstellenmodule
• Überwachungsmodule

Bei diesen Geräten ist es in der Regel erforderlich, Steckverbinder und elektronische Komponenten auf der Leiterplatte anzuordnen und gleichzeitig die Gesamthöhe des Produkts niedrig zu halten.

2. Elektronische Module für die industrielle Steuerung

Anwendbar auf:

• SPS-Peripheriemodule
• I/O-Module
• Industrielle Steuermodule
• Eingebettete Controller
• Elektronische Module für Automatisierungsgeräte
• Steuersignalmodule

Bei kleinen Steuermodulen, die innerhalb von Steuergeräten oder anderen begrenzten Räumen installiert werden müssen, erleichtert das flache Gehäuse die strukturelle Anordnung.

3. Kommunikations- und Signalübertragungsmodule

Geeignet für:

• Kommunikationsmodule
• Datenübertragungsmodule
• Signalumwandlungsgeräte
• Elektronische Module für die Netzwerkkommunikation
• Eingebettete Kommunikationsgeräte
• Kommunikationsschnittstellenmodule

Das Gehäuse kann je nach Schnittstellenposition geöffnet werden, sodass Leiterplatte, Schnittstellen und Gehäuse eine vollständige elektronische Gerätestruktur bilden.

4. IoT und intelligente elektronische Geräte

42×23mm kann auch verwendet werden für:

• IoT-Steuermodule
• Intelligente Überwachungsmodule
• Datenerfassungsterminals
• Intelligente Sensormodule
• Fernbedienungsmodule
• Eingebettete elektronische Geräte

Das 42×23 mm große Aluminium-Kommunikationsmodulgehäuse eignet sich besonders für Produkte, die elektronische Module dünner und kompakter machen müssen.

5. Kleine Test- und Instrumentenmodule

Zum Beispiel:

• Messmodule
• Erkennungsmodule
• Signaltestmodule
• Überwachung elektronischer Module
• Interne Module für kleine Instrumente
• Steuermodule für Prüfgeräte

Ob es letztendlich für ein bestimmtes Produkt geeignet ist, muss in Kombination mit Leiterplattenabmessungen, Bauteilhöhe, Schnittstellenlayout und Montagemethode bestätigt werden.

5. Anpassbare Inhalte

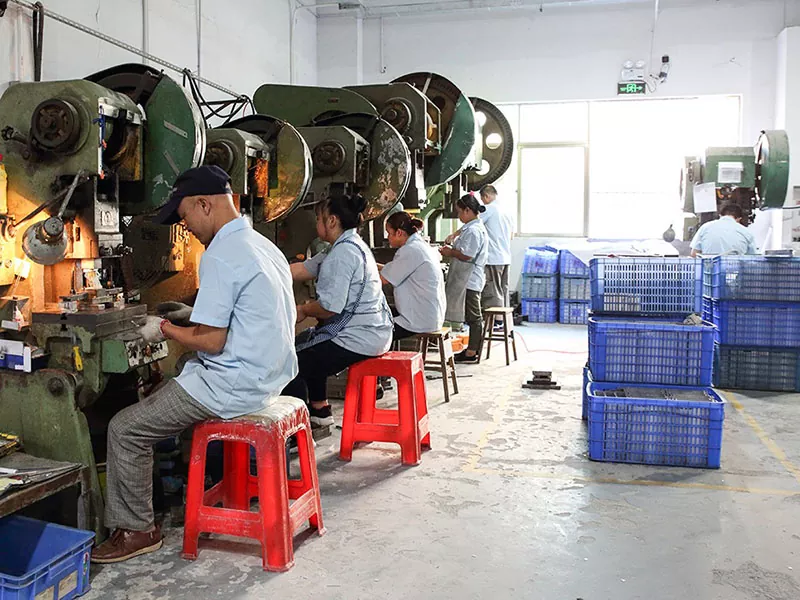

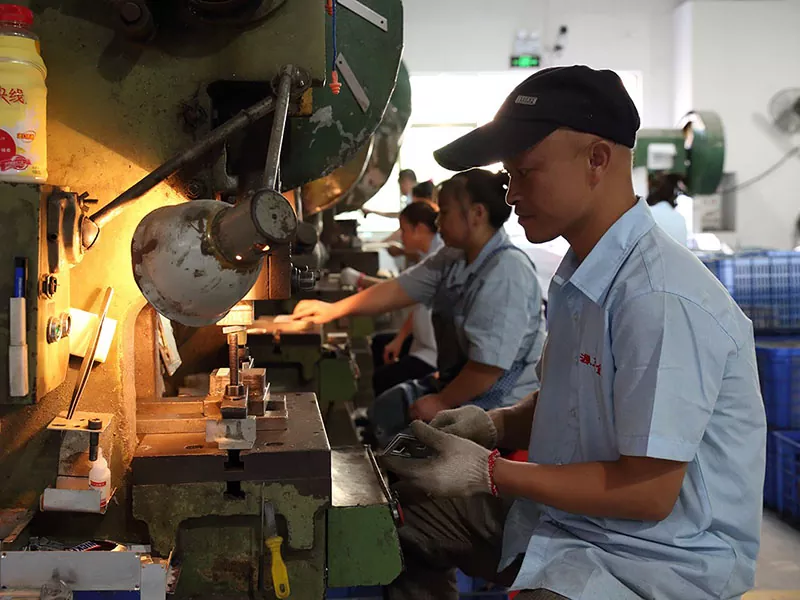

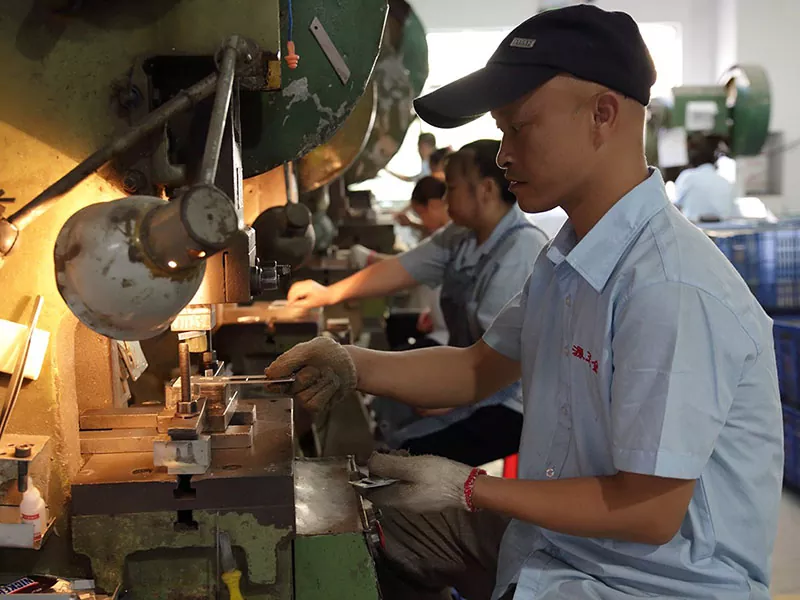

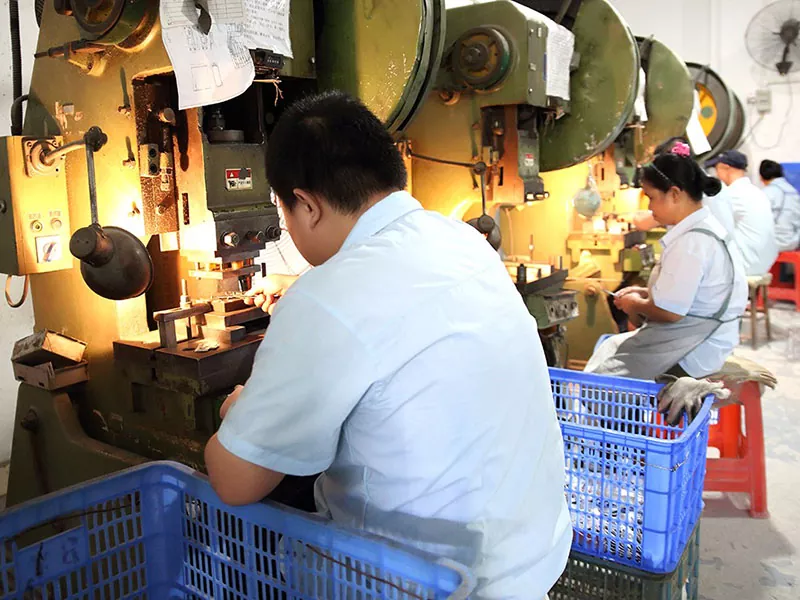

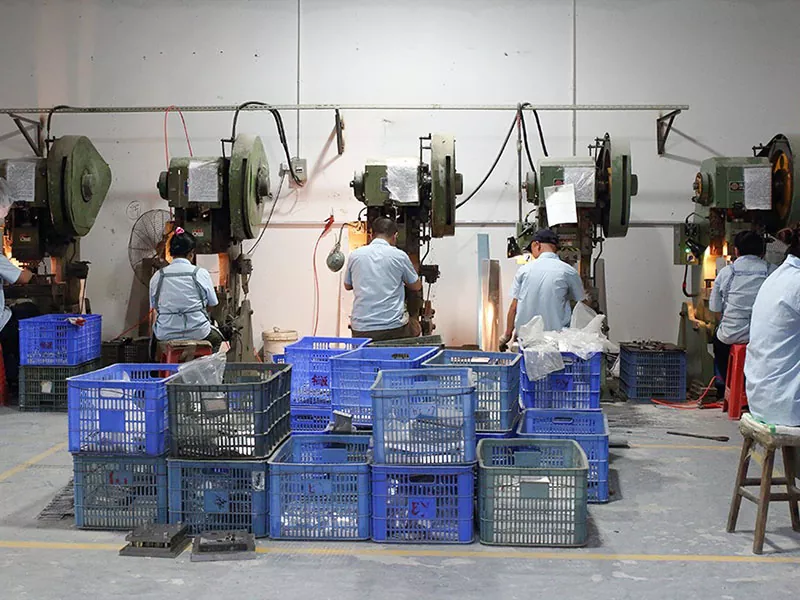

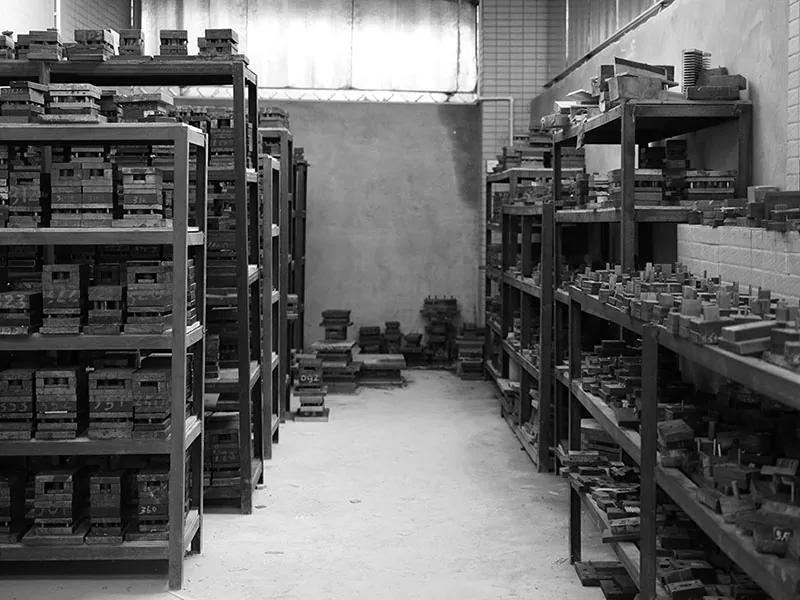

Werkstattschau

FAQ

Für welche Produkte ist das 42×23 mm große Aluminiumgehäuse geeignet?

Hauptsächlich geeignet für kleine bis mittelgroße PCB-Elektronikmodule, industrielle Steuermodule, Datenerfassungsmodule, Signalumwandlungsmodule, Kommunikationsmodule, IoT-Geräte und kleine elektronische Testmodule.

Warum ist 42×23 mm für flache elektronische Geräte geeignet?

Denn seine Höhe beträgt 23 mm und seine seitliche Abmessung 42 mm. Im Vergleich zu höheren Gehäusespezifikationen eignet es sich besser für Produkte, bei denen die Gerätedicke kontrolliert werden muss und gleichzeitig ein gewisser seitlicher Platz für die Leiterplattenmontage erforderlich ist.

Kann die Länge des 42×23 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Querschnittsgröße beträgt 42×23 mm, und die tatsächliche Gehäuselänge kann entsprechend der Leiterplatten- und Gerätestruktur auf eine feste Länge zugeschnitten werden.

Kann das Gehäuse entsprechend der Leiterplatte gefertigt werden?

Ja. Die Gehäusestruktur und die Bearbeitungsmethode können anhand der Leiterplattenabmessungen, Befestigungslöcher, Schnittstellenpositionen und des internen Komponentenlayouts bestätigt werden.

Können Schnittstellen und Befestigungslöcher bearbeitet werden?

Ja. Schnittstellenöffnungen, Befestigungslöcher, Gewindelöcher und andere dreiachsige CNC-Bearbeitungen können gemäß 2D-/3D-Zeichnungen durchgeführt werden.
