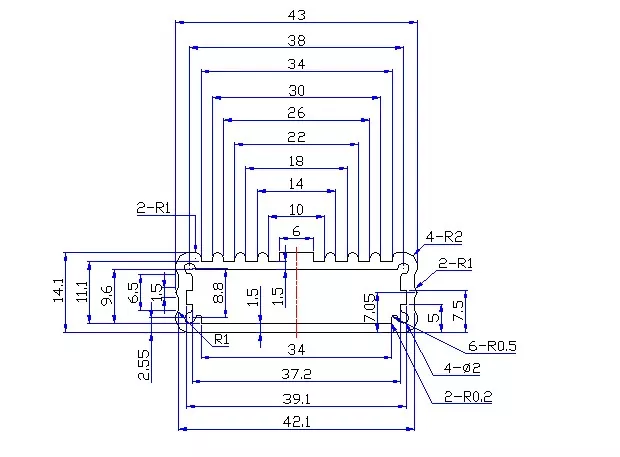

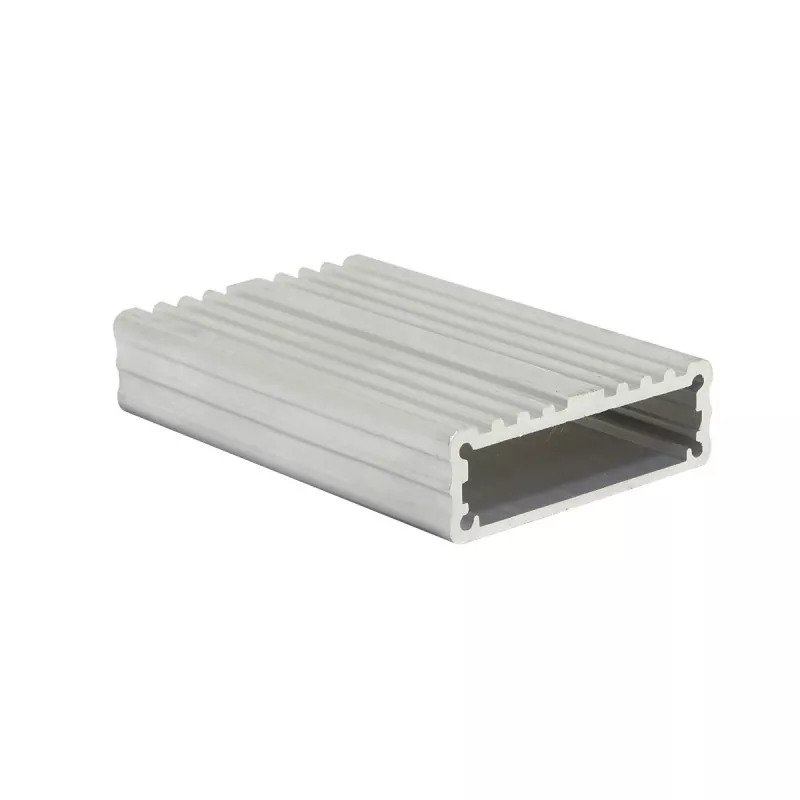

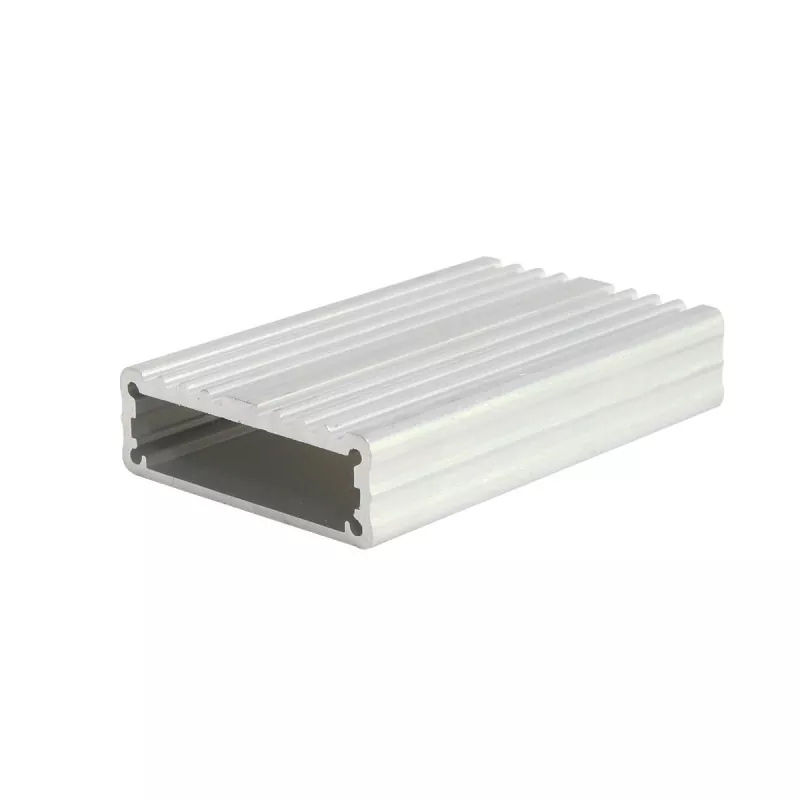

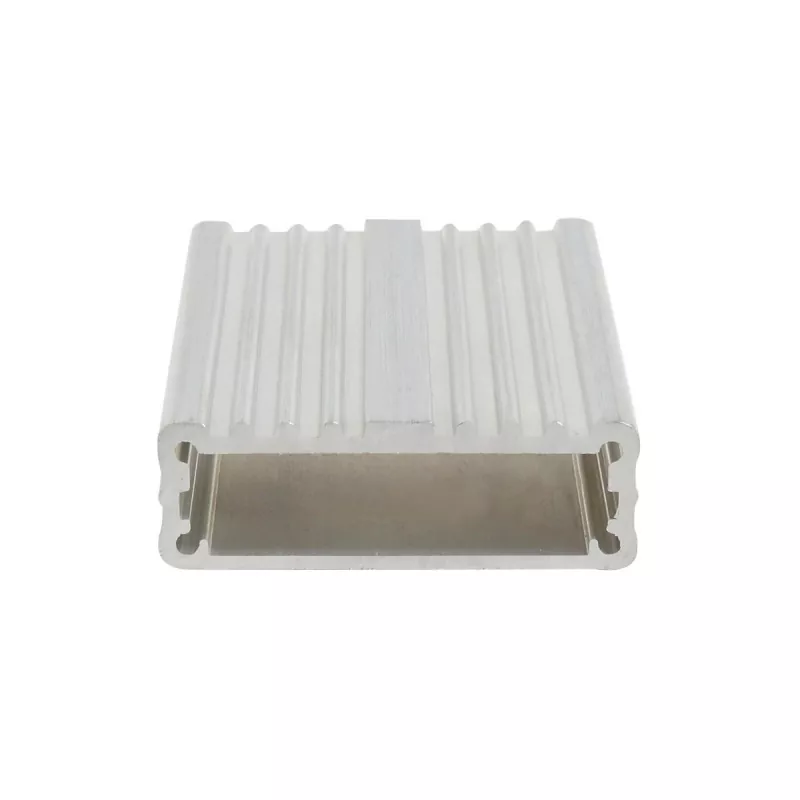

43×13 mm großes Aluminiumgehäuse für eingebettete elektronische Module

Wenn die interne Komponentenhöhe des Elektronikmoduls begrenzt ist und die Gesamtdicke des Produkts kontrolliert werden muss, kann das flache Aluminiumgehäuse den von der Ausrüstung eingenommenen Platz effektiv reduzieren. Seine seitliche Abmessung von 43 mm sorgt für eine gewisse PCB-Layoutbreite. Durch die „breitere + niedrigere“ Querschnittsgestaltung bietet es Strukturschutz und Einbauraum für flache Elektronikmodule. Boyuan verfügt über mehr als 20 Jahre Erfahrung und seine Fabrikfläche beträgt etwa 10.000 Quadratmeter. Kommen Sie und lassen Sie sich von uns beraten.

Wofür ist es geeignet?

• Schlanke PCB-Module
• Sensorelektronikmodule
• Signalumwandlungsmodule
• Schnittstellenmodule
• Datenerfassungsmodule
• Eingebettete elektronische Komponenten
• Interne Module für kleine Instrumente

Die tatsächliche Anwendbarkeit muss anhand der Leiterplattenabmessungen, der Komponentenhöhe, der Schnittstellenform und der internen Montagestruktur weiter bestätigt werden.

Produktmerkmale

1. 13 mm niedrige Höhe, geeignet für dickeempfindliche Produkte

Der Hauptvorteil des 43×13 mm großen Aluminiumgehäuses für eingebettete elektronische Module ist nicht der „große“ Innenraum, sondern die geringe Gesamthöhe.

Bei elektronischen Modulen, die in Räumen mit begrenzter Dicke installiert werden müssen, wirkt sich die Gehäusehöhe direkt auf die endgültigen Produktabmessungen aus.

Daher ist 43×13mm besser geeignet für:

• Schlanke elektronische Geräte
• Flache PCB-Module
• Eingebettete elektronische Komponenten
• Interne elektronische Module des Instruments
• Sensormodule
• Kleine Signalverarbeitungsmodule

Wenn die internen elektronischen Komponenten selbst eine geringe Höhe haben, kann durch die Verwendung eines Gehäuses mit 13 mm Querschnitt die Verwendung eines übermäßig tiefen Gehäuses zur Unterbringung der Leiterplatte vermieden werden.

2. 43 mm Breite und 13 mm Höhe bilden einen flachen Querschnitt

Das Breite-zu-Höhe-Verhältnis von 43×13mm ist recht offensichtlich.

Es handelt sich nicht um ein elektronisches Gehäuse in der Nähe eines Quadrats, sondern vielmehr um eine flache Struktur, die zur seitlichen Ausdehnung tendiert.

Diese Struktur eignet sich für das seitliche PCB-Layout, beispielsweise zur Anordnung von Schaltungskomponenten, Steckverbindern oder Signalschnittstellen entlang der PCB-Richtung.

Für einige Produkte, die einen größeren PCB-Layoutraum und eine geringere Gerätedicke benötigen, ist dieser Querschnitt besser geeignet als ein hohes und schmales Gehäuse.

3. Geeignet für schlanke Leiterplatten und elektronische Funktionsmodule

43×13 mm können als äußere Schutzstruktur für Leiterplatten dienen.

Bei Leiterplatten ohne große Komponenten, Transformatoren oder hohe Steckverbinder im Inneren kann ein Festlängenzuschnitt entsprechend der Leiterplattenlänge durchgeführt werden, gefolgt von der Bearbeitung von Schnittstellen und Montagestrukturen für das eigentliche Produkt.

Die übliche Nachbearbeitung umfasst:

• Schneiden mit fester Länge
• CNC-Bearbeitung der Endfläche
• Schnittstellenöffnungen
• Bearbeitung der Befestigungslöcher
• Bearbeitung von Gewindelöchern
• Bearbeitung der PCB-Befestigungsstruktur
• Löcher für Kontrollleuchten
• Knopflöcher
• Logobearbeitung

4. Besonders geeignet für Produktserien

Wenn ein elektronisches Produkt Leiterplatten unterschiedlicher Länge, aber im Grunde der gleichen Querschnittsstruktur aufweist, kann der 43×13 mm-Querschnitt unverändert bleiben und nur die Profillänge angepasst werden.

Zum Beispiel:

• Kurze Länge → kleine elektronische Module
• Mittlere Länge → Sensor-/Konvertierungsmodule
• Größere Länge → schlanke Steuer- oder Datenmodule

Diese Methode eignet sich für die Serienentwicklung elektronischer Produkte.

Technische Spezifikationen

Notiz: Spezifische Aluminiumlegierungssorten, Profilwandstärken, Innenstrukturen, Längenbereiche, Bearbeitungstoleranzen und Anforderungen an die Oberflächenbehandlung müssen anhand spezifischer Zeichnungen oder Bestellungen bestätigt werden.

Anwendungsbereich

1. Schlanke PCB-Elektronikmodule

Eine der am besten geeigneten Richtungen für 43×13 mm sind Leiterplattenmodule mit geringer Höhe.

Zum Beispiel:

• Steuerkreismodule
• Signalverarbeitungsmodule
• Schnittstellenmodule
• Konvertierungsmodule
• Eingebettete elektronische Module
• Kleine elektronische Steuerplatinen

Diese Produkte benötigen in der Regel keinen sehr großen Innenraum, benötigen aber eine gewisse seitliche Breite des PCB-Layouts, sodass die flache Struktur von 43×13 mm besser geeignet ist.

2. Elektronische Sensor- und Erkennungsmodule

Kann für einige verwendet werden:

• Sensormodule
• Signalerfassungsmodule
• Erkennungsmodule
• Überwachungsmodule
• Datenerfassungsmodule
• Elektronische Komponenten der Sensorschnittstelle

Das 43 × 13 mm große Aluminiumgehäuse für eingebettete elektronische Module eignet sich besonders für elektronische Geräte mit dünnen internen Schaltkreisen und begrenzter Gesamtproduktdicke.

3. Signalumwandlungs- und Schnittstellenmodule

Zum Beispiel:

• Signalumwandlungsmodule
• Schnittstellenkonvertierungsmodule
• Datenschnittstellenmodule
• Kommunikationsschnittstellenmodule
• Elektrische Signalverarbeitungsmodule

Diese Produkte erfordern normalerweise eine Leiterplatte und eine bestimmte Anzahl von Anschlüssen, das Gesamtvolumen ist jedoch immer noch gering.

4. Eingebettete elektronische Geräte

43×13 mm können für einige elektronische Module verwendet werden, die in andere Geräte eingebaut werden müssen, zum Beispiel:

• Eingebettete Steuermodule
• Kleine elektronische Überwachungsmodule
• Komponenten zur Datenerfassung
• Intelligente elektronische Module
• Geräteinterne Funktionsmodule

Die geringe Bauhöhe eignet sich besonders für Szenarien mit begrenztem Montageraum.

5. Interne elektronische Module für kleine Instrumente

Kann auch verwendet werden für:

• Messelektronikmodule
• Testmodule
• Instrumentensteuermodule
• Signalverarbeitungsmodule
• Interne Komponenten der Erkennungsausrüstung

Befinden sich jedoch hohe elektronische Komponenten im Inneren des Produkts, reicht die Höhe von 13 mm möglicherweise nicht aus und es muss eine höhere Aluminiumprofilspezifikation ausgewählt werden.

Anpassbare Inhalte

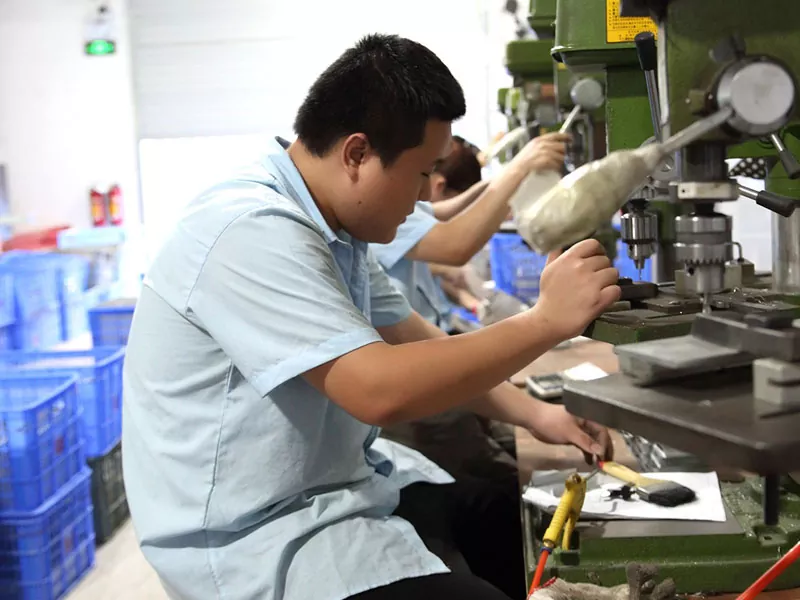

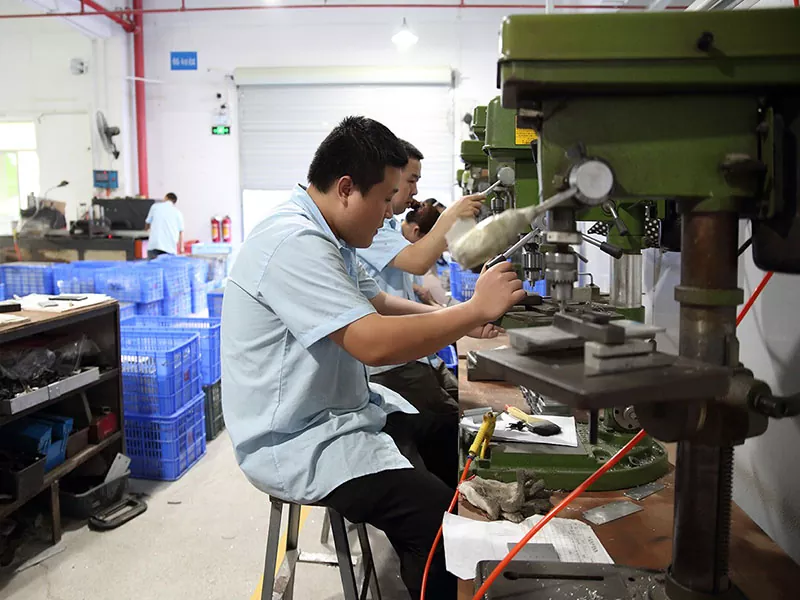

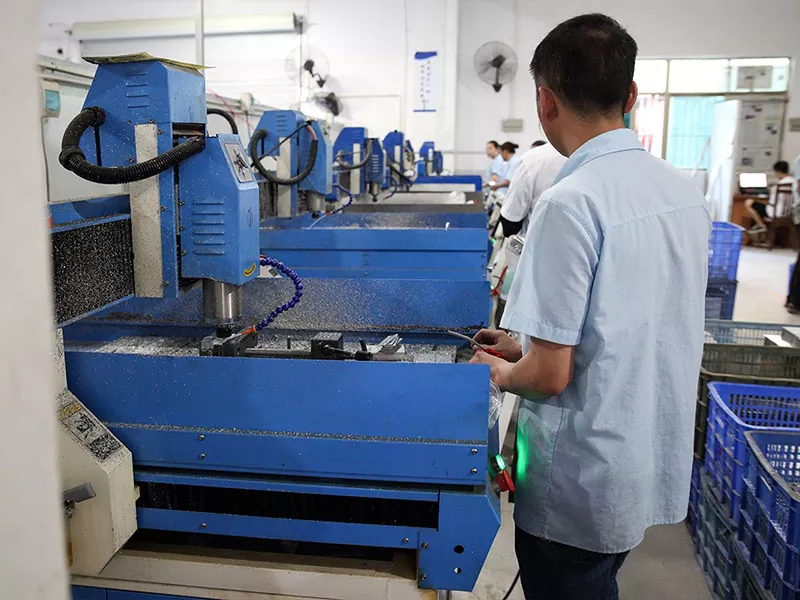

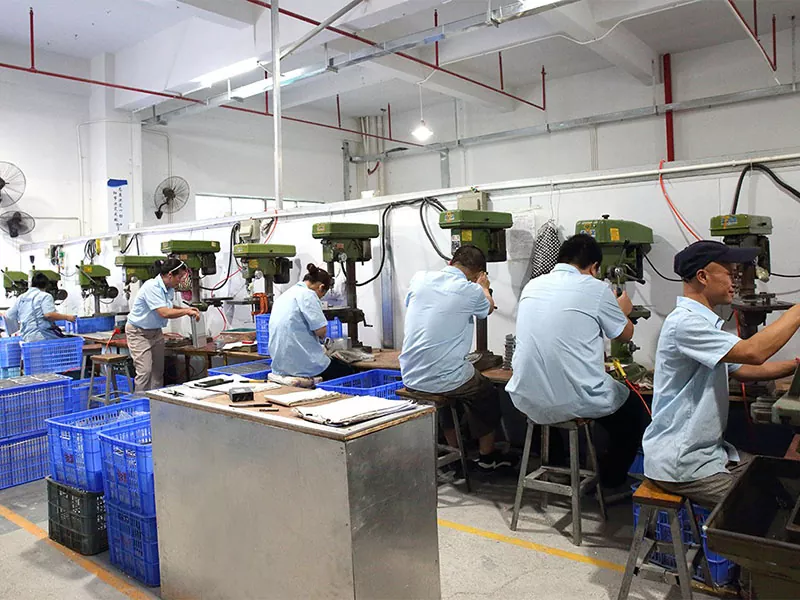

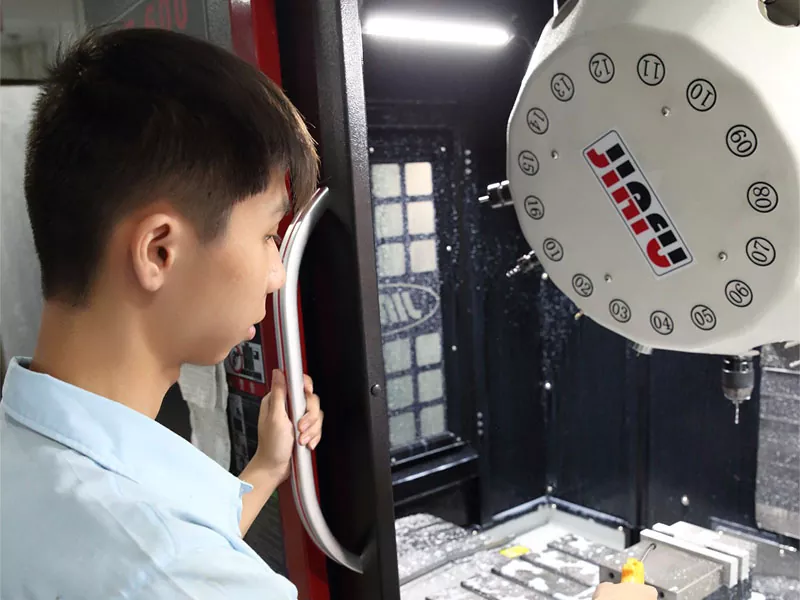

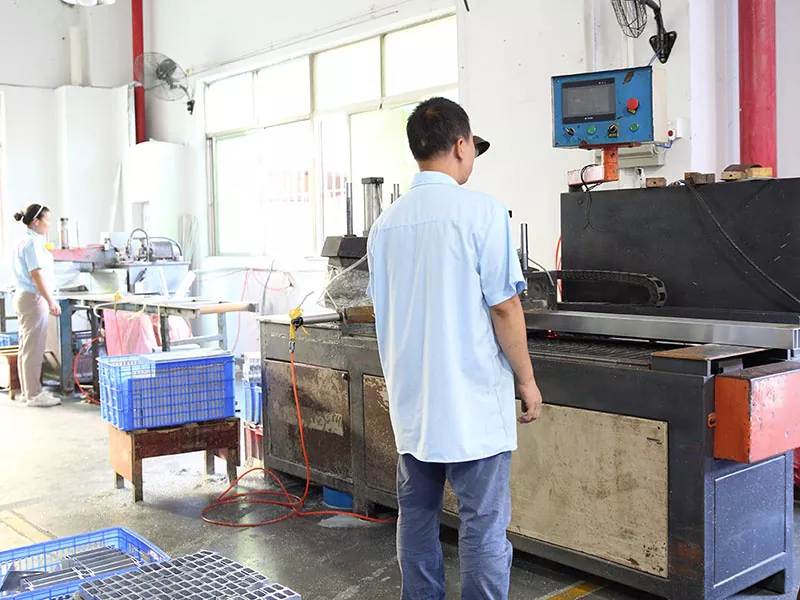

Werkstattschau

FAQ

Für welche Produkte ist das 43×13 mm große Aluminiumgehäuse geeignet?

Hauptsächlich geeignet für schlanke Leiterplatten, Sensormodule, Signalumwandlungsmodule, Schnittstellenmodule, Datenerfassungsmodule und eingebettete elektronische Komponenten.

Warum ist das 43×13 mm große Aluminiumgehäuse für schlanke elektronische Geräte geeignet?

Denn die Gehäusequerschnittshöhe beträgt nur 13mm. Im Vergleich zu höheren Aluminiumprofilgehäusen eignet es sich besser für elektronische Geräte mit Anforderungen an die Gesamtdicke des Produkts.

Kann das 43×13 mm eine Leiterplatte aufnehmen?

Ja, aber die spezifische Anpassungsfähigkeit muss anhand der Leiterplattenabmessungen, der Bauteilhöhe und der inneren Struktur des Profils bestätigt werden.

Ist 43×13 mm für industrielle Steuerungsgeräte geeignet?

Das 43 × 13 mm große Aluminiumgehäuse für eingebettete elektronische Module eignet sich besser für industrielle Elektronikmodule mit geringer Höhe, wie z. B. Signalmodule, Schnittstellenmodule, Erfassungsmodule usw. Wenn es sich um einen Controller mit vielen internen Komponenten handelt, die mehr Platz benötigen, sollte eine höhere Gehäusespezifikation in Betracht gezogen werden.

Kann die Gehäuselänge individuell angepasst werden?

Ja. 43×13 mm stellt die Querschnittsgröße dar, und die tatsächliche Produktlänge kann entsprechend der Leiterplatten- und Gerätestruktur auf eine feste Länge zugeschnitten werden.
