44×23 mm großes Aluminiumgehäuse für Datenerfassungsgeräte

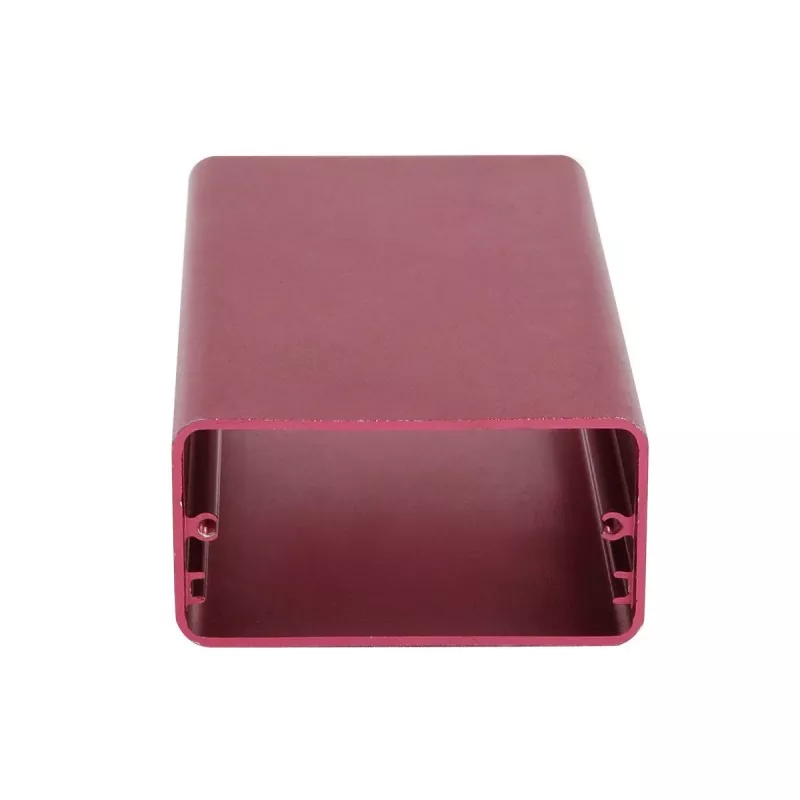

44×23 mm großes Aluminiumgehäuse für Datenerfassungsgeräte — ein flaches Gehäuse aus stranggepresstem Aluminium, das zwischen kleinen Elektronikmodulen und größeren Steuergeräten positioniert ist. Seine Breite von 44 mm bietet seitlichen Platz für Leiterplatten und Anschlüsse, während die Höhe von 23 mm das Gesamtgerät kompakt hält. Dadurch eignet es sich gut für Produkte, die eine Platine, mehrere Schnittstellen und eine moderate Anzahl an Komponenten unterbringen müssen, ohne übermäßig hoch zu werden.

Die Länge wird auf die Leiterplatten- und Geräteabmessungen zugeschnitten, und anschließende CNC-Bearbeitung, Bohren, Gewindeschneiden, Schnittstellenöffnungen, Endplattenbearbeitung und Logobearbeitung verwandeln das Standardprofil in ein komplett kundenspezifisches Aluminiumgehäuse. Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung und eine Fabrik mit ca. 10.000 Quadratmetern Fläche und bietet Zuschnitt, CNC, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage.

Produktdefinition

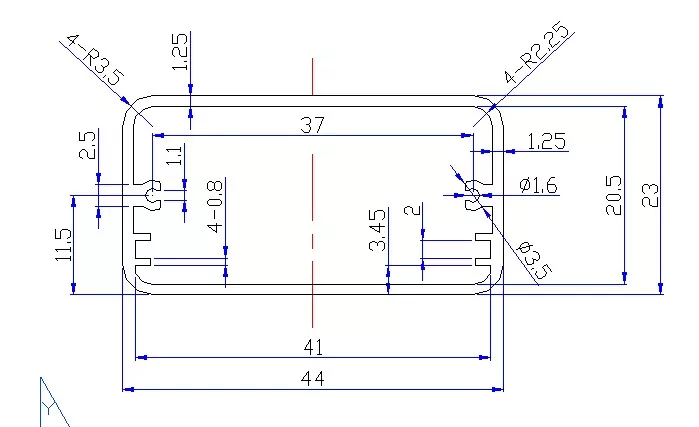

Das 44×23 mm große Aluminiumgehäuse ist ein Elektronikgehäuse aus extrudiertem Aluminium, das für kleine bis mittelgroße Leiterplatten, Schaltkreissteuermodule, Kommunikationsmodule, Datenerfassungsgeräte und eingebettete elektronische Produkte geeignet ist.

44×23 mm weist eine breitere Struktur mit geringerem Querschnitt auf: Die seitliche Abmessung von 44 mm bietet einen gewissen Layoutraum für Leiterplatten und elektronische Komponenten, während die Höhe von 23 mm die Gesamtstruktur des Geräts kompakt hält.

Diese Größe eignet sich besser für Produkte zwischen kleinen Elektronikmodulen und größeren Steuergeräten. Insbesondere wenn das Produkt eine Leiterplatte, Schnittstellen, Anschlüsse und eine bestimmte Anzahl elektronischer Komponenten installieren muss und das Gehäuse nicht zu hoch sein soll, ist 44×23 mm gut anwendbar.

Das Gehäuse kann entsprechend der Leiterplatten- und Gerätelänge auf eine feste Länge zugeschnitten und mit CNC-Bearbeitung, Bohren, Gewindeschneiden, Schnittstellenöffnungen, Endplattenbearbeitung und Logobearbeitung kombiniert werden, um ein komplettes, kundenspezifisches Aluminium-Elektronikgehäuse zu bilden.

Kernvorteile

1. 44 mm seitlicher Abstand, geeignet für Leiterplatten- und Schnittstellenlayout

Das bemerkenswerteste Merkmal von 44×23 mm ist seine relativ große Breite bei gleichzeitig geringer Höhe.

Die seitliche Abmessung von 44 mm bietet Platz für die Anordnung elektronischer Komponenten, Anschlüsse und Schnittstellen auf der Leiterplatte und eignet sich für elektronische Module, die eine seitliche Anordnung von Schaltungskomponenten erfordern.

Besonders geeignet für:

• PCB-Steuermodule
• Datenerfassungsmodule
• Signalumwandlungsmodule
• Kommunikationsmodule
• I/O-Module
• Eingebettete elektronische Geräte

Im Vergleich zu schmaleren Aluminiumprofilspezifikationen bietet dieser Querschnittstyp mehr seitlichen Spielraum für die Gestaltung der Innenstruktur.

2. 23 mm Höhe, ausgewogener Innenraum und Gerätedicke

Die Höhe von 23 mm ist eine relativ flache Elektronikgehäusespezifikation.

Es ist nicht wie ein ultradünnes 13-mm-Gehäuse, das hauptsächlich auf elektronische Komponenten mit geringer Höhe abzielt, und auch nicht wie ein Gehäuse mit etwa 29 mm, das eine größere Innenhöhe betont.

Daher eignet sich 44×23 mm besser für: elektronische Geräte, die einen gewissen Innenraum benötigen, aber auch die Gesamthöhe des Produkts kontrollieren möchten.

Dadurch kann ein relativ breites Spektrum industrieller elektronischer und kommunikationselektronischer Module abgedeckt werden.

3. Geeignet für Kombinationen aus Leiterplatten, Schnittstellen und elektronischen Komponenten

Bei tatsächlichen elektronischen Produkten muss das Gehäuse normalerweise nicht nur die Leiterplatte aufnehmen, sondern auch Folgendes handhaben:

• Stromschnittstellen
• Kommunikationsschnittstellen
• Signalschnittstellen
• Klemmenblöcke
• Kontrollleuchten
• Knöpfe
• Anschlüsse

44×23 mm können entsprechend den spezifischen Positionen dieser Komponenten nachbearbeitet werden, wodurch das Profilgehäuse von einem Standardquerschnitt in ein kundenspezifisches Gehäuse umgewandelt wird, das zur Gerätestruktur passt.

4. Die Länge kann je nach Leiterplatte und Produktstruktur angepasst werden

44×23 mm ist die Gehäusequerschnittsspezifikation, und die endgültige Produktlänge kann entsprechend der internen Leiterplatte und den elektronischen Komponenten angepasst werden.

Daher kann die gleiche 44×23-mm-Spezifikation Produktserien unterschiedlicher Länge entsprechen:

Bei der Produktserienentwicklung kann durch Änderung der Länge der gleiche Querschnitt beibehalten und gleichzeitig unterschiedliche Modelle gebildet werden.

Technische Spezifikationen

Notiz: Die tatsächlichen Aluminiumlegierungsqualitäten, Profilwandstärken, Innenstrukturen, Längenbereiche, Bearbeitungstoleranzen und Anforderungen an die Oberflächenbehandlung müssen anhand spezifischer Zeichnungen oder Bestellungen bestätigt werden.

Anwendungsbereich

1. Industrielle Steuerungsmodule

44×23 mm können für verschiedene kleine bis mittlere industrielle Elektronikmodule verwendet werden, wie zum Beispiel:

• SPS-Peripheriemodule
• I/O-Module
• Industrielle Steuermodule
• Signalumwandlungsmodule
• Datenerfassungsmodule
• Eingebettete Steuermodule
• Elektronische Module für Automatisierungsgeräte

Diese Produkte müssen in der Regel sowohl Leiterplatten als auch Schnittstellenkomponenten aufnehmen, sodass im Vergleich zu besonders kleinen Aluminiumgehäusen ein gewisser seitlicher Bauraum erforderlich ist.

2. Geräte zur Datenerfassung und Signalumwandlung

Geeignet für:

• Datenerfassungsmodule
• Signalerfassungsmodule
• Signalwandler
• Datenkonvertierungsmodule
• Sensorschnittstellenmodule
• Überwachungsmodule

In diesen Geräten müssen normalerweise Leiterplatten, Anschlüsse und eine bestimmte Anzahl elektronischer Komponenten installiert werden. 44×23 mm können einen relativ kompakten Bauraum bieten.

3. Kommunikations- und Datenübertragungsmodule

Verwendbar für:

• Kommunikationsmodule
• Datenübertragungsmodule
• Kommunikationsschnittstellenmodule
• Signalumwandlungsgeräte
• Elektronische Module für die Netzwerkkommunikation
• Eingebettete Kommunikationsgeräte

Die Stirnseite oder Seite kann je nach Schnittstellenlayout geöffnet werden, so dass eine vollständige Verbindung zwischen Leiterplatte und externen Geräten entsteht.

4. IoT und intelligente elektronische Module

Verwendbar für:

• IoT-Steuermodule
• Intelligente Überwachungsmodule
• Datenerfassungsterminals
• Fernbedienungsmodule
• Intelligente elektronische Sensormodule
• Eingebettete intelligente Geräte

Für Produkte, die das Gerät kompakt halten müssen und gleichzeitig einen gewissen Platz für das PCB-Layout benötigen, ist diese Spezifikation besser geeignet.

5. Kleine Instrumente und Testgeräte

Kann auch verwendet werden für:

• Messmodule
• Erkennungsmodule
• Testen Sie elektronische Module
• Signalverarbeitungsmodule
• Interne Steuermodule des Instruments
• Kleine Überwachungsgeräte

Wenn sich im Inneren hohe elektronische Komponenten befinden, muss bei der Auswahl überprüft werden, ob die Höhe von 23 mm dem tatsächlichen Einbauraum entspricht.

Anpassbare Inhalte

Werkstattschau

FAQ

Für welche Produkte ist das 44×23 mm große Aluminiumgehäuse geeignet?

Hauptsächlich geeignet für PCB-Elektronikmodule, Industriesteuerungsmodule, Kommunikationsmodule, Datenerfassungsmodule, Signalumwandlungsmodule, IoT-Geräte und kleine Instrumentenelektronikmodule.

Ist das 44×23 mm große Aluminiumgehäuse für Leiterplatten geeignet?

Geeignet für kleine bis mittelgroße PCB-Elektronikmodule, die spezifische Anpassungsfähigkeit muss jedoch je nach PCB-Abmessungen, Montagemethode, Komponentenhöhe und interner Struktur des Profils bestätigt werden.

Was ist der Unterschied zwischen 44×23 mm und 42×23 mm?

Beide haben die gleiche Höhe, aber 44×23mm hat eine größere seitliche Abmessung. Wenn daher mehr Platz für das seitliche PCB-Layout, mehr Schnittstellen oder Platz für die Montage elektronischer Komponenten benötigt wird, kann 44×23 mm Vorrang haben.

Kann die Länge des 44×23-mm-Gehäuses individuell angepasst werden?

Ja. Die Querschnittsgröße beträgt 44×23 mm, und die tatsächliche Gehäuselänge kann je nach Leiterplatte und Produktstruktur auf eine feste Länge zugeschnitten werden.

Können Schnittstellen und Befestigungslöcher bearbeitet werden?

Ja. Schnittstellenöffnungen, Befestigungslöcher, Gewindelöcher und andere dreiachsige CNC-Bearbeitungen können gemäß 2D-/3D-Zeichnungen durchgeführt werden.

Kann ein Logo erstellt werden?

Es können Lasergravur oder Siebdruck verwendet werden.

Können zuerst Muster eines 44×23 mm großen Aluminiumgehäuses für Datenerfassungsgeräte angefertigt werden?

Ja. Zuerst kann eine Musterbearbeitung durchgeführt werden, um die Leiterplattenmontage, den Innenraum, die Schnittstellenpositionen und die Gesamtmontage zu bestätigen.
