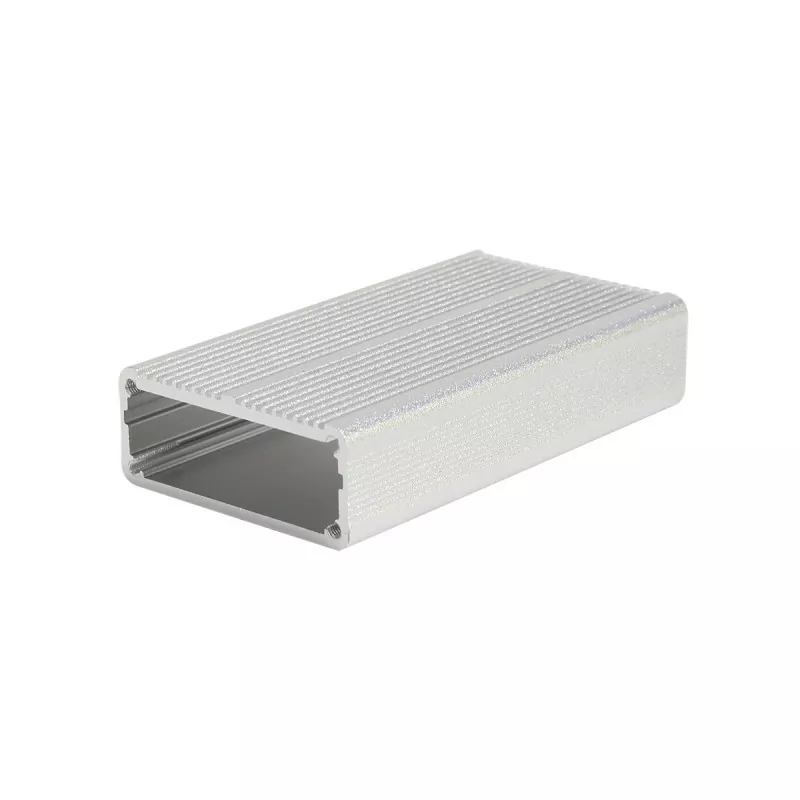

45×19 mm großes Aluminiumgehäuse für industrielle Elektronikmodule

Der Aluminiumprofilkörper kann auf die erforderliche Produktlänge zugeschnitten und dann mit Endplatten, CNC-Bearbeitung, Montagelöchern, Schnittstellenöffnungen, Gewindelöchern, Logos und Oberflächenbehandlung kombiniert werden, um ein komplettes Gehäuse für elektronische Geräte zu erstellen. Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung, eine Fabrik mit ca. 10.000 Quadratmetern Fläche und rund 300 vorhandenen Formen und übernimmt das Schneiden, dreiachsige CNC, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage im eigenen Haus.

Produktdefinition

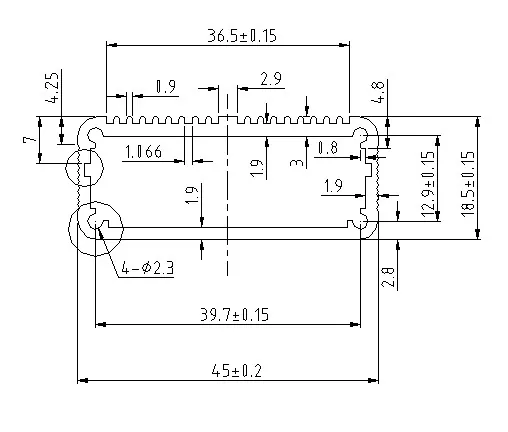

Das 45 x 19 mm große Aluminiumgehäuse ist ein flaches Gehäuse für elektronische Geräte aus extrudiertem Aluminium mit einer Querschnittsgröße von ca. 45 x 19 mm.

Das bemerkenswerteste Merkmal dieser Spezifikation ist die Kombination aus 45 mm seitlichem Abstand und 19 mm geringer Höhe. Im Vergleich zu höheren Gehäusen für elektronische Geräte hilft es dabei, die Gesamtdicke des Produkts zu kontrollieren. Im Vergleich zu schmaleren Low-Profile-Gehäusen bietet die Breite von 45 mm mehr Platz für die seitliche Anordnung von Leiterplatten, Anschlüssen und Schnittstellen.

Daher ist dieses Aluminiumgehäuse besser geeignet für:

• Elektronische Leiterplattenmodule
• Signalumwandlungsmodule
• Datenerfassungsmodule
• Kommunikationsschnittstellenmodule
• Sensormodule
• Elektronische Steuermodule für die Industrie
• Kleine Mess- und Prüfgeräte
• Eingebettete elektronische Geräte

Der Aluminiumprofilkörper kann entsprechend der Produktlänge zugeschnitten und mit Endplatten, CNC-Bearbeitung, Montagelöchern, Schnittstellenlöchern, Gewindelöchern, Logo und Oberflächenbehandlung kombiniert werden, um ein komplettes Gehäuse für elektronische Geräte zu bilden.

Produktdetails

1. 45 mm Breite, bietet mehr Platz für die seitliche Anordnung von Leiterplatten und Schnittstellen

Die Breite von 45 mm bietet relativ guten seitlichen Platz für ein flaches Elektronikgehäuse.

Wenn das Produkt Leiterplatten, Anschlüsse und Schnittstellen gleichzeitig im Inneren anordnen muss, bietet die Breite von 45 mm im Vergleich zu einigen schmaleren Aluminiumgehäusen mehr Layoutspielraum.

Das 45×19 mm große industrielle Elektronikmodulgehäuse aus Aluminium eignet sich besonders für elektronische Module, die mehrere Schnittstellen an der Stirnseite oder Seite anordnen müssen, wie zum Beispiel:

• Kommunikationsschnittstellen
• Stromschnittstellen
• Klemmenblöcke
• Kontrollleuchten
• Knöpfe
• Kleine Anschlüsse

2. 19 mm niedrige Höhe, geeignet für elektronische Geräte mit Dickenanforderungen

Die Höhe von 19 mm ist deutlich niedriger als herkömmliche kompakte Querschnitte wie 25 mm und 29 mm und eignet sich daher besser für Produkte, bei denen die Gesamtdicke des Geräts kontrolliert werden muss.

Es eignet sich besonders für Leiterplattenprodukte mit geringen inneren Bauteilhöhen.

Zum Beispiel:

• Schlankes PCB + Schnittstellen → geeignet
• Leiterplatte + elektronische Komponenten mit geringer Bauhöhe → geeignet
• Leiterplatte + höhere Relais/Klemmen/Module → Die Innenhöhe muss zuerst bestätigt werden

Daher muss vor der Auswahl eines 45×19-mm-Gehäuses der effektive Innenraum entsprechend der tatsächlichen Leiterplatten- und Komponentenhöhe bestätigt werden.

3. Breiter und dünner Querschnitt, besser geeignet für horizontale Anordnung

Bei 45×19 mm geht es nicht einfach darum, „das Dünnste“ zu erreichen, sondern ein Gleichgewicht zwischen geringer Höhe und seitlichem Platz zu erreichen.

Für elektronische Module mit relativ großen seitlichen Leiterplattenabmessungen, die aber nicht zu dick sein sollen, ist dieser Querschnittsaufbau gut anpassbar.

4. Die Aluminium-Strangpressstruktur erleichtert die Entwicklung von Produkten unterschiedlicher Länge

Als Profilquerschnitt 45×19 mm kann die Länge entsprechend dem Innenraum verschiedener Produkte angepasst werden.

Mit dem gleichen Querschnitt können mehrere Längenvarianten entwickelt werden:

• Kurzversion: kleine Leiterplatten- oder Schnittstellenmodule
• Mittlere Version: Leiterplatte + Kommunikations-/Steuerungskomponenten
• Long version: data acquisition or multi-interface electronic modules

Bei der seriengleichen Produktentwicklung können dadurch bauliche Veränderungen durch unterschiedliche Gehäusequerschnitte reduziert werden.

Technische Spezifikationen

Spezifische Parameter wie Aluminiumlegierungssorte, Profilwandstärke, Innenabmessungen, Längenbereich, Bearbeitungstoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Zeichnungen und Bestellanforderungen.

Für welche Produkte ist es geeignet?

1. PCB-Elektronikmodule

Dies ist eine relativ typische Anwendungsrichtung für 45×19 mm.

Bei Leiterplattenmodulen mit geringer Höhe kann die Breite von 45 mm für das Leiterplatten- und Schnittstellenlayout verwendet werden, während die Höhe von 19 mm die Gesamtdicke des Produkts steuert.

Geeignet für:

• PCB-Steuermodule
• Elektronische Steuerplatinen
• Eingebettete Elektronik
• Elektronische Schnittstellenmodule

2. Signalumwandlungs- und Datenerfassungsmodule

Signalumwandlungs- und Datenerfassungsprodukte erfordern normalerweise Leiterplatten, Anschlüsse und mehrere Schnittstellen, aber nicht unbedingt ein sehr hohes Gehäuse.

Die Breite von 45 x 19 mm bietet Platz für die Schnittstellenanordnung, während die Höhe von 19 mm dazu beiträgt, das Produkt kompakt zu halten.

Geeignet für:

• Signalkonvertierungsmodule
• Datenerfassungsmodule
• Signalschnittstellenmodule
• Sensorschnittstellengeräte
• Messmodule

3. Kommunikationsschnittstellenmodule

Bei elektronischen Modulen, die Kommunikationsschnittstellen installieren müssen, kann die Breite von 45 mm zum Anordnen von Schnittstellen und Leiterplatten verwendet werden, und die Höhe von 19 mm eignet sich für Produkte mit Anforderungen an die Gesamtdicke.

Zum Beispiel:

• Kommunikationsschnittstellenmodule
• Datenübertragungsmodule
• Netzwerkschnittstellenelektronik
• Industrielle Kommunikationsmodule

4. Sensor- und IoT-Elektronikmodule

Bei Sensorsteuerplatinen, IoT-Modulen und kleinen Überwachungsgeräten kann zum Schutz ein 45 x 19 mm großes Aluminium-Strangpressgehäuse verwendet werden, wenn die Höhe der internen elektronischen Komponenten gering ist.

Geeignet für:

• Sensormodule
• IoT-Elektronik
• Monitoring Modules
• Intelligente Steuermodule
• Eingebettete Sensorgeräte

5. Kleine industrielle Steuermodule

45×19mm can be used for some smaller industrial electronic control modules, such as:

• Steuerschnittstellenmodule
• E/A-bezogene Module
• Signalverarbeitungsmodule
• Kleine Steuerplatinen
• Industrielle Kommunikationsmodule

Wenn intern höhere Klemmen, Relais oder andere Komponenten enthalten sind, muss die Eignung entsprechend der tatsächlichen Höhe bestätigt werden.

Welche Strukturen können bearbeitet werden?

Für unterschiedliche elektronische Produktstrukturen können weitere Bearbeitungen am Aluminiumprofil und an den Enden durchgeführt werden.

Wie wählt man zwischen 45×19-mm- und Aluminiumgehäusen ähnlicher Größe?

Der Hauptunterschied zwischen verschiedenen Querschnittsgrößen besteht nicht darin, „was besser ist“, sondern in den unterschiedlichen Anforderungen an den Innenraum und die Produktdicke.

Wann ist 45×19 mm am besten geeignet?

Wenn Ihr Produkt:

• Relativ breite seitliche Leiterplattenabmessungen
• Nicht hoch in der internen Komponentenhöhe
• Die Gesamtdicke des Geräts muss kontrolliert werden

Dann ist das 45×19 mm große Aluminiumgehäuse für industrielle Elektronikmodule eine Spezifikation, die es wert ist, Priorität zu haben.

Befinden sich dagegen im Inneren größere Anschlüsse, Klemmen, Leistungsmodule oder andere elektronische Komponenten, sollte der Überprüfung des tatsächlichen Innenraums, der der Höhe von 19 mm entspricht, Vorrang eingeräumt werden.

Die Möglichkeiten zur Bearbeitung von Aluminiumgehäusen von Boyuan Hardware

Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung in der Aluminiumgehäuse- und Aluminiumgehäuseindustrie mit einer Fabrikfläche von etwa 10.000 Quadratmetern und beschäftigt sich seit langem mit der Bearbeitung von Aluminiumgehäusen, Strukturteilen aus Aluminiumprofilen und Gehäusen für elektronische Geräte.

Die meisten Produktionsprozesse können derzeit im eigenen Haus durchgeführt werden, darunter:

• Schneiden von Aluminiumprofilen
• Dreiachsige CNC-Bearbeitung
• Bohren
• Klopfen
• Surface treatment
• Lasergravur
• Silkscreen printing
• Produktinspektion
• Produktmontage

Das Unternehmen verfügt über etwa 300 vorhandene Formen und kann vorhandene Profilressourcen kombinieren, um Kunden dabei zu helfen, passende Aluminiumprofilquerschnitte zu finden.

Für Produkte, die nicht standardmäßige Schnittstellen, Befestigungslöcher oder Endflächenstrukturen erfordern, kann eine weitere CNC-Bearbeitung verwendet werden, um diese zu erreichen.

FAQ

F1: Ist das 45×19 mm große Aluminiumgehäuse für Leiterplatten geeignet?

Geeignet für Leiterplatten-Elektronikmodule mit geringer Höhe. Die spezifische Eignung muss anhand der Leiterplattenabmessungen, der Komponentenhöhe und der Montagemethode bestätigt werden.

F2: Was ist der Unterschied zwischen 45×19 mm und 43×13 mm?

Das 45×19 mm große Gehäuse für industrielle Elektronikmodule aus Aluminium ist breiter und höher, so dass der Innenraum deutlich größer ist und sich für Produkte eignet, die mehr Platz für die seitliche Leiterplatten- und Schnittstellenanordnung benötigen. 43×13mm ist eher auf ultradünne elektronische Module ausgerichtet.

F3: Was ist besser geeignet, 45×19 mm oder 44×23 mm?

Wenn mehr auf geringe Höhe und Gesamtdicke geachtet wird, kann 45×19 mm Vorrang haben; Wenn intern eine größere Komponentenmontagehöhe benötigt wird, sind 44 x 23 mm möglicherweise besser geeignet.

Letztendlich sollte es anhand der Leiterplatte, der Bauteilhöhe und der Schnittstellenstruktur bestimmt werden.

F4: Kann die Länge von 45×19 mm individuell angepasst werden?

Der Längenzuschnitt kann entsprechend der Produktstruktur und den tatsächlichen Bearbeitungsanforderungen durchgeführt werden.

F5: Können Schnittstellen wie USB und RJ45 bearbeitet werden?

Die CNC-Öffnungsbearbeitung kann gemäß den Schnittstellenabmessungen und Produktzeichnungen durchgeführt werden.

F6: Können Gewindelöcher und Befestigungslöcher bearbeitet werden?

Ja. Bohren, Gewindeschneiden und andere Bearbeitungen können je nach Montageanforderungen durchgeführt werden.

F7: Kann ein Logo auf dem Gehäuse angebracht werden?

Produktlogos und Kennzeichnungen können je nach Bedarf per Lasergravur oder Siebdruck eingearbeitet werden.

F8: Was passiert, wenn ich nicht weiß, ob 45×19 mm für mein Produkt geeignet ist?

Sie können Leiterplattenabmessungen, maximale Komponentenhöhe, Schnittstellenpositionen und Gesamtanforderungen an die Produktabmessungen angeben. Anhand dieser Informationen können wir weiter bestätigen, ob diese Spezifikation geeignet ist.

Welche Informationen sind für den Kauf eines 45×19-mm-Aluminiumgehäuses erforderlich?

Wenn Sie ein Angebot oder eine individuelle Anpassung benötigen, wird empfohlen, die folgenden Informationen vorzubereiten:

Wenn Sie derzeit keine vollständigen Gehäusezeichnungen haben, können Sie zur vorläufigen Bestätigung auch zunächst Produktabmessungen, Leiterplatten oder interne Strukturinformationen bereitstellen.
