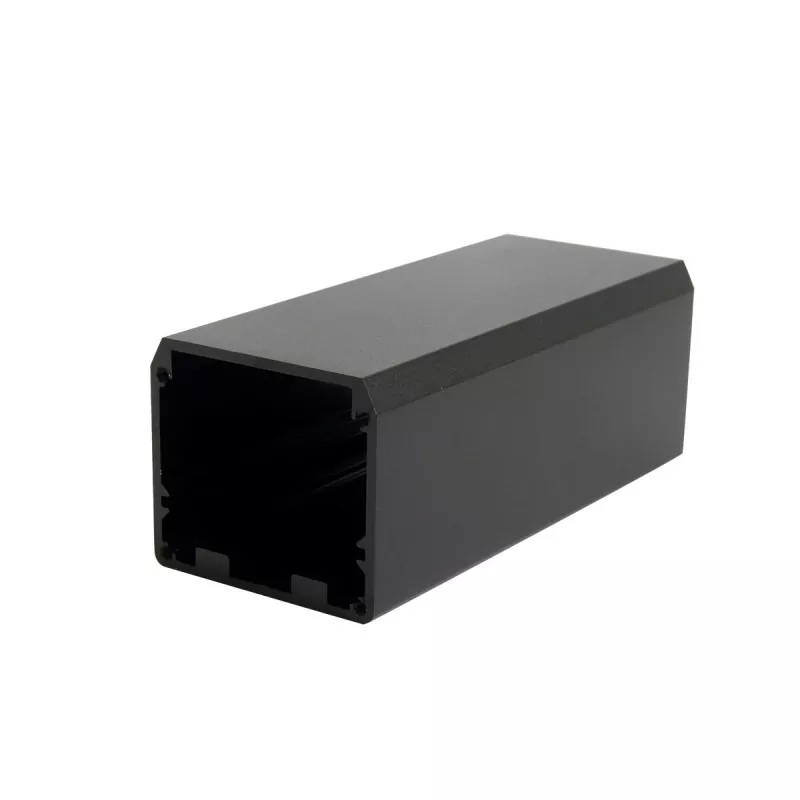

50×44 mm Aluminium-Netzteil und industrielles Steuerungsgehäuse

Das 50 × 44 mm große Aluminium-Netzteil- und Industriesteuerungsgehäuse von Boyuan ist ein mittelgroßes Gehäuse für elektronische Geräte, das aus einer Aluminiumlegierungs-Strangpressstruktur mit einer Außenquerschnittsgröße von 50 mm (Breite) × 44 mm (Höhe) hergestellt wird und dessen Länge beliebig an die tatsächlichen Geräteanforderungen angepasst werden kann.

Das Produkt wird durch Strangpressen von Aluminiumprofilen mit einer festen Hauptkörperquerschnittsgröße hergestellt. Es kann entsprechend der tatsächlichen Länge der Ausrüstung zugeschnitten werden und die Endmontage erfolgt durch Endplatten, CNC-Bearbeitung und andere unterstützende Prozesse.

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Das Innere des Gehäuses ist mit standardmäßigen Leiterplattensteckplätzen ausgestattet, und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden, was die Montageeffizienz erheblich verbessert.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Der Kernwert von 50×44 mm liegt in seinem „breiten Körper und viel Platz“ – die Breite von 50 mm bietet Platz für standardmäßig breite Leiterplatten und mehrere Schnittstellenlayouts, und die Höhe von 44 mm bietet ausreichend Platz im Inneren für die Installation höherer Komponenten.

Diese Spezifikation eignet sich besonders für Leistungsmodule, Leistungsverstärker, Industriesteuerungen, Messgeräte, Kommunikationsbasisstationsausrüstung, Datenerfassungs- und -übertragungsausrüstung, Motorantriebsmodule, medizinische Testinstrumente und andere mittelgroße elektronische Geräte mit hohen Anforderungen an den Innenraum.

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Herstellung von Aluminiumgehäusen und Aluminiumgehäusen mit einer Produktionsfläche von etwa 10.000 Quadratmetern und kann kundenspezifische Aluminiumgehäusebearbeitungen gemäß Kundenzeichnungen, Mustern oder Größenanforderungen anbieten.

Produktkernvorteile

01 | 50 × 44 mm großes Platzdesign

Die Querschnittsgröße von 50 mm Breite × 44 mm Höhe bietet ausreichend Innenraum für mittelgroße elektronische Geräte.

Die Breite von 50 mm eignet sich für breitere PCB-Layouts und das nebeneinander liegende Design mehrerer Schnittstellen. Die Höhe von 44 mm bietet mehr Platz für die Komponentenmontage, bietet Platz für höhere Komponenten wie Elektrolytkondensatoren, Transformatoren, Kühlkörper und Relais und unterstützt auch das doppelseitige PCB-Design, um den Integrationsanforderungen komplexer Schaltungssysteme gerecht zu werden.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt.

Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

03 | Geeignet für die Leiterplattenmontage

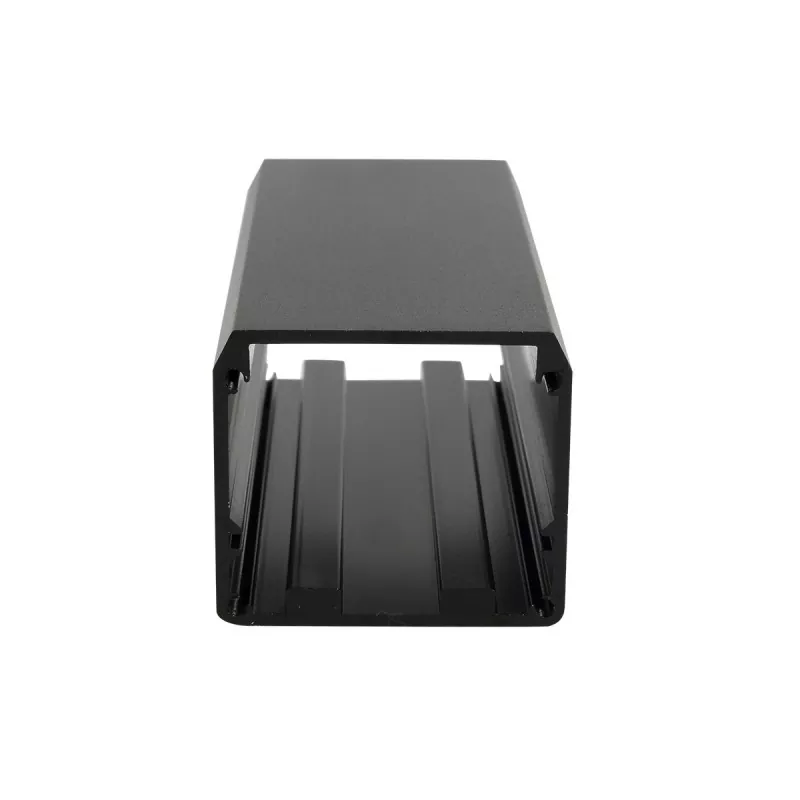

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden.

Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden. Die Höhe von 44 mm bietet Platz für doppelschichtige Leiterplattenstapel oder Hochleistungsgeräte mit Kühlkörpern und bietet eine zuverlässige Verpackungslösung für leistungsstarke elektronische Geräte.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt.

Boyuan Hardware kann die CNC-Bearbeitung des 50×44 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, RJ45, Stromschnittstellen, Luftfahrtstecker usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Rillen und Stufen
• Wärmeableitungsschlitze und Belüftungslöcher
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

50×44 mm ist die Querschnittsspezifikation des Gehäuses, und die Länge des 50×44 mm großen Aluminium-Netzteil- und Industriesteuerungsgehäuses kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Die Wärmeleitfähigkeit einer Aluminiumlegierung beträgt etwa 200 W/(m·K). In Kombination mit der größeren Oberfläche von 50 x 44 mm kann es die von internen Komponenten erzeugte Wärme effektiv leiten und ableiten. Bei Geräten mit großer Wärmeentwicklung wie Leistungsmodulen und Leistungsverstärkern ist das Aluminiumgehäuse selbst ein effizienter Kühlkörper, der die Lebensdauer der Geräte verlängern kann.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Erscheinungsbildeffekte erzielt werden, die elektronischen Geräten ein professionelleres Produktaussehen verleihen.

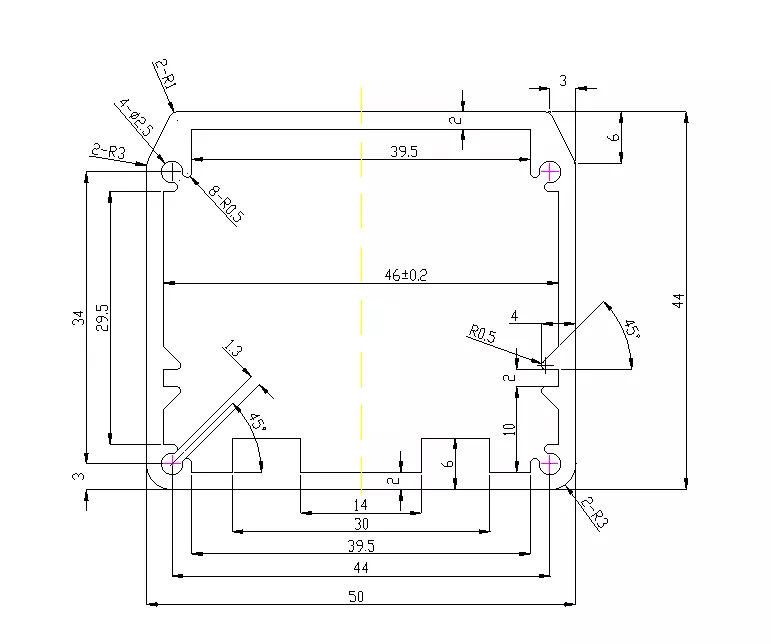

Technische Daten des 50×44 mm großen Aluminiumgehäuses

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 50×44 mm große Aluminiumgehäuse geeignet?

50×44 mm gehören zur Kategorie der Aluminiumgehäuse mit großzügigem Platzangebot – die Breite von 50 mm unterstützt die Anordnung mehrerer Schnittstellen nebeneinander und die Höhe von 44 mm bietet Platz für höhere Komponenten und Kühlkörper. Die Höhe von 44 mm ist das Hauptmerkmal, das diese Spezifikation von kleinen Gehäusen unterscheidet und es ermöglicht, elektronische Geräte mit größerer Leistung und höhere Komponenten zu transportieren.

1. Leistungsmodule

Das großzügige Raumdesign von 50×44mm eignet sich sehr gut für verschiedene Leistungsprodukte:

• Schaltnetzteilmodule
• Netzteile
• Stromversorgungsgehäuse für Fahrzeuge
• Wechselrichtergehäuse
• Gleichrichtergehäuse aus Aluminium
• DC-DC-Wandlermodule
• USV-Stromversorgungsmodule
• Lademodule

Warum ist 50×44mm für Leistungsmodule geeignet? Leistungsmodule müssen normalerweise höhere Komponenten wie Elektrolytkondensatoren (normalerweise 25–35 mm hoch), Transformatoren und Kühlkörper aufnehmen. Die Höhe von 44 mm bietet ausreichend Platz für die Montage, während die Breite von 50 mm für breite Leiterplattenlayouts geeignet ist und das Aluminiumlegierungsmaterial auch dazu beiträgt, dass Hochleistungsgeräte die Wärme effizient ableiten.

2. Leistungsverstärker und Audiogeräte

• Verstärkergehäuse
• Audio-Leistungsverstärker
• Signalverstärkermodule
• HF-Leistungsverstärker

Warum ist 50×44mm für Verstärker geeignet? Leistungsverstärker benötigen einen relativ großen Innenraum, um Verstärkerschaltungen, Kühlkörper und Stromversorgungsabschnitte unterzubringen. Die Höhe von 44 mm ermöglicht den Einbau höherer Komponenten, und das Gehäuse aus Aluminiumlegierung dient auch der Wärmeableitung und eignet sich für Audio- und HF-Verstärkergeräte mit großer Wärmeentwicklung.

3. Industrielle Steuerungs- und Automatisierungsmodule

• Industrielle Steuerungen
• Module für speicherprogrammierbare Steuerungen (SPS).
• Motion-Control-Module
• Motorantriebsmodule
• Wechselrichtermodule
• I/O-Erweiterungsmodule
• Automatisierungssteuerkästen

Warum ist 50×44 mm für industrielle Steuerungsmodule geeignet? Industrielle Steuerungsmodule müssen in der Regel viele Schnittstellen (RS232, RS485, CAN, Ethernet usw.) und größere Steuerplatinen unterbringen. Die Breite von 50 mm bietet Platz für mehrere Schnittstellen nebeneinander und die Höhe von 44 mm ermöglicht den Einbau von Stromversorgungsgeräten mit Kühlkörpern.

4. Messgeräte und Prüfgeräte

• Oszilloskopmodule
• Gehäuse für Signalgeneratoren
• Datenerfassungsinstrumente
• Leistungsanalysatoren
• Spektrumanalysemodule
• Härteprüfgeräte
• Ultraschallprüfgeräte
• Gehäuse für Durchflussmesser/Füllstandsmesser

Warum ist 50×44mm für Messgeräte geeignet? Messgeräte benötigen größere Leiterplattenlayouts, um Signalverarbeitungsschaltungen und mehrere Schnittstellen unterzubringen. Die Breite von 50 mm bietet Platz für Leiterplatten mit Standardbreite und die Höhe von 44 mm bietet Platz für Komponenten wie Transformatoren und Relais.

5. Kommunikations- und Netzwerkausrüstung

• Kommunikations-Basisstationsmodule
• Signalverstärker
• GPS/GPRS/5G-Kommunikationsmodule
• Datenübertragungseinheiten (DTU)
• Glasfaser-Transceiver
• Drahtlose Brückenausrüstung
• Module wechseln

6. Medizinische Testgeräte

• Medizinische Testmodule
• Überwachungsgeräte
• Tragbare medizinische Instrumente
• Module für Physiotherapiegeräte
• Module zur Erfassung von Biosignalen

7. Kühlkörperintegrierte Anwendungen

Das 50×44 mm große Aluminiumgehäuse kann in Kombination mit internen Kühlkörpern verwendet werden:

• Hochleistungs-LED-Treibergehäuse
• Leistungselektronische Module
• Motorsteuerungen
• Gehäuse für Batteriemanagementsysteme (BMS).
• Gehäuse für Superkondensatormodule

8. Abschirmboxen und Anti-Interferenz-Anwendungen

• Abschirmboxen für Präzisionsinstrumente
• Abschirmung von Hochfrequenzmodulen
• Medizinische elektronische Abschirmung

Das Aluminiumlegierungsmaterial bietet eine hervorragende elektromagnetische Abschirmleistung und verhindert wirksam elektromagnetische Störungen.

9. Experimentelle Ausrüstung für Lehre und wissenschaftliche Forschung

• Gehäuse für experimentelle Instrumente
• Demonstrationsmodule unterrichten
• Datenerfassungsgeräte für die wissenschaftliche Forschung

Was kann für das 50×44 mm große Aluminiumgehäuse angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. 50×44 mm Aluminium-Netzteil und industrielles Steuerungsgehäuse können das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 50×44 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 50×44 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Befestigungslöcher + Gewindelöcher + Wärmeableitungsschlitze + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite nahezu 50 mm beträgt

50×44 mm ist eine ideale Wahl – die Breite von 50 mm bietet ausreichend Platz für die Leiterplattenführung und die Höhe von 44 mm bietet Platz für höhere Komponenten. Ob die tatsächliche Struktur geeignet ist, kann anhand der Leiterplattendicke, der Montagemethode und der internen Komponentenhöhe bestätigt werden.

Wenn Ihr Gerät höhere Komponenten enthält

Die Höhe von 44 mm bietet Platz für größere Komponenten wie Elektrolytkondensatoren (25–35 mm), Transformatoren, Kühlkörper und Relais und eignet sich für elektronische Geräte, die mehr Platz im Innenraum benötigen.

Wenn Ihr Gerät erhebliche Hitze erzeugt

Das Gehäuse aus Aluminiumlegierung verfügt über eine hervorragende Wärmeleitfähigkeit. In Kombination mit der größeren Oberfläche von 50 x 44 mm kann es die Wärmeableitung interner Komponenten wirksam unterstützen. Zur weiteren Verbesserung der Wärmeableitungswirkung können Wärmeableitungsschlitze oder Lüftungslöcher in das Gehäuse eingearbeitet werden.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Wenn Schnittstellen installiert werden müssen

Im Profilkörper oder in den Endplatten können CNC-Öffnungen angebracht werden. Zu den gebräuchlichsten gehören USB, RJ45, Stromschnittstellen, Luftfahrtstecker, BNC-Schnittstellen, Kontrollleuchten usw.

Wenn Sie mehr Platz benötigen

Je nach Leiterplattenabmessungen kann eine größere Aluminiumprofilspezifikation gewählt oder ein nicht standardmäßiges Gehäusedesign ausgeführt werden.
