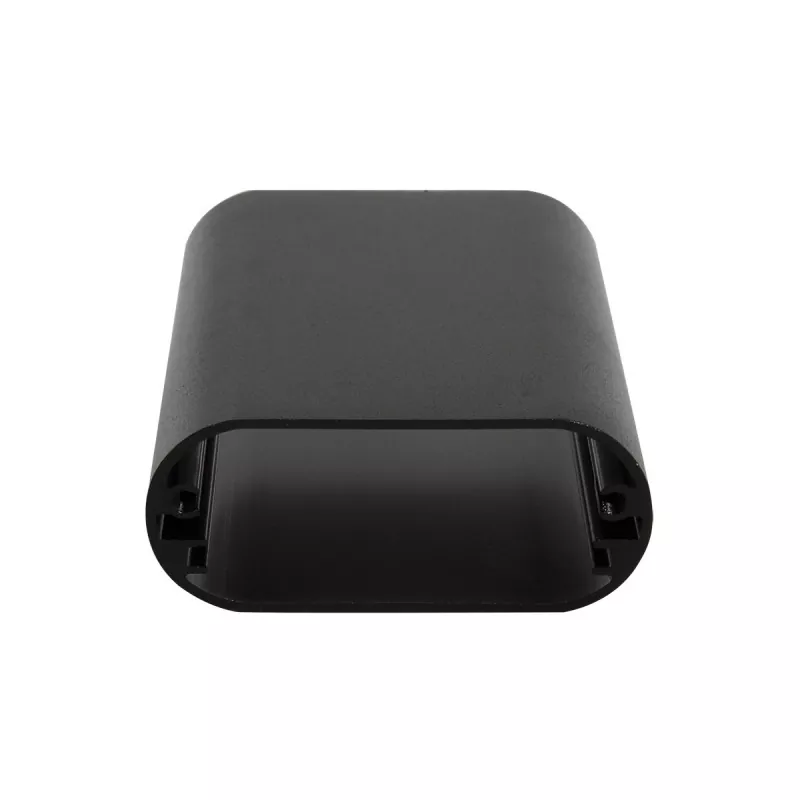

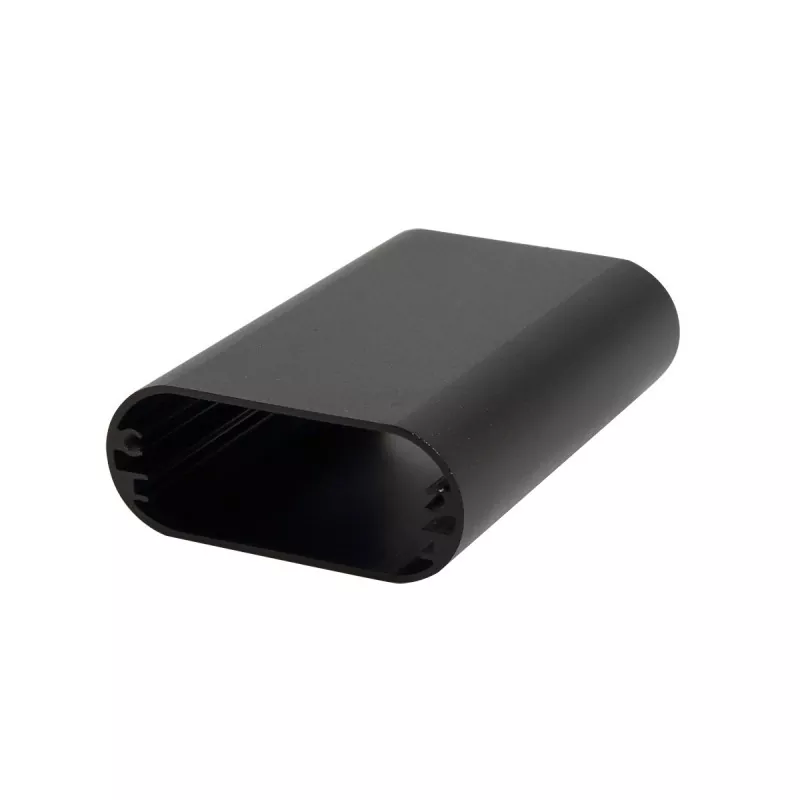

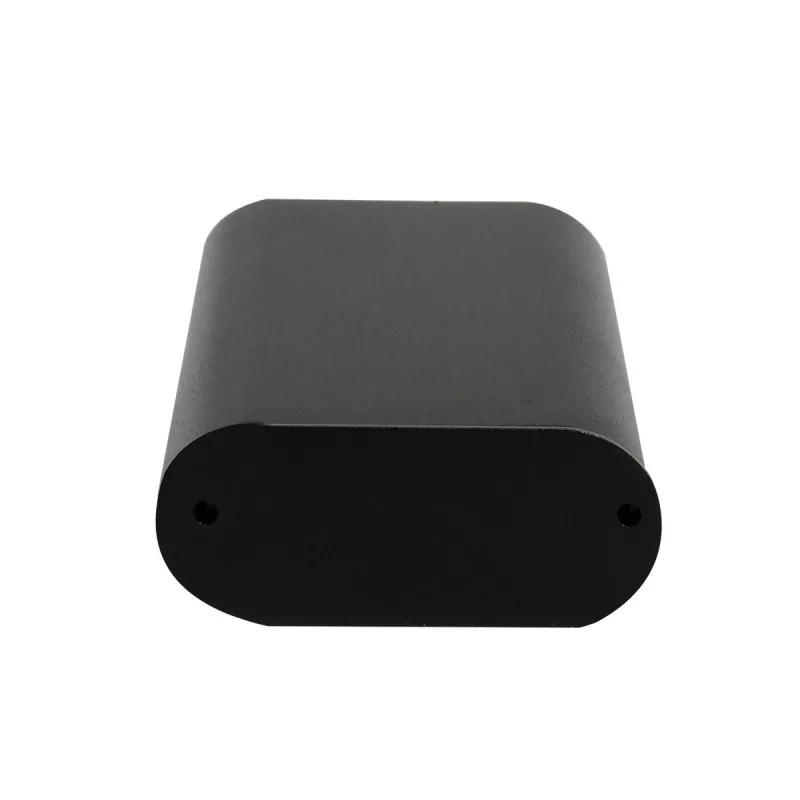

52×22 mm großes Handheld-Terminal-Aluminiumgehäuse für intelligente Geräte

52×22 mm großes Handheld-Terminal-Aluminiumgehäuse für intelligente Geräte – ein schlankes und dennoch funktionelles Gehäuse aus extrudiertem Aluminium, das den Mittelweg zwischen ultradünnen Profilen und höheren Gehäusen bildet. Die Breite von 52 mm unterstützt standardmäßig breite Leiterplatten und die nebeneinanderliegende Montage von Bildschirmen, Kartensteckplätzen, Tasten und Sensoren, während die Höhe von 22 mm Platz für kleine Elektrolytkondensatoren (16–20 mm), Mikrorelais, größere SMD-Teile und kleine Kühlkörper bietet. Der Profilkörper wird auf die erforderliche Länge zugeschnitten und mit Endplatten, CNC-Bearbeitung und zugehörigen Prozessen komplettiert. Interne Kartensteckplätze ermöglichen das Einschieben und Befestigen der Platine ohne zusätzliche Schrauben.

Im Vergleich zu Kunststoffgehäusen bietet das Aluminiumgehäuse eine bessere strukturelle Festigkeit und eine Metalloberfläche und unterstützt CNC-gefräste Schnittstellen, Befestigungslöcher, Gewindelöcher, Kartensteckplätze und Wärmeableitungsstrukturen. Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung und verfügt über eine Fabrik mit ca. 10.000 qm und bietet Schneiden, CNC, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage.

Kernvorteile

01 | 52 × 22 mm breites und schlankes Design, mehr Platz

Die Querschnittsgröße von 52 mm Breite × 22 mm Höhe bietet eine ideale Verpackungslösung für schlanke Smart-Geräte.

Die Breite von 52 mm eignet sich für standardmäßig breite PCB-Layouts und unterstützt das nebeneinander liegende Design mehrerer Schnittstellen und Funktionsmodule. Die Höhe von 22 mm hält das Gerät schlank und bietet gleichzeitig etwa 16 % mehr Innenraum als die 19-mm-Spezifikation und bietet Platz für höhere Komponenten wie kleine Elektrolytkondensatoren (16–20 mm hoch), Mikrorelais, etwas höhere SMD-Komponenten oder Strukturen mit besserer Wärmeableitung.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 52×22 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, Typ-C, RJ45, DC-Stromschnittstellen usw.)
• Löcher für Kontrollleuchten und Bildschirmfenster
• Knopflöcher und Schalterlöcher
• Kartenschlitze
• Öffnungen für das Modul zur Fingerabdruckerkennung
• Befestigungslöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungsstrukturen
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

52×22 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. In Kombination mit dem 52-mm-Breitkörperdesign und dem 22-mm-Innenraum können kleine Kühlkörper installiert oder der interne Luftzirkulationsraum vergrößert werden, was die Wärmeableitung interner Komponenten effektiv unterstützt und die Lebensdauer der Geräte verlängert.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Optikeffekte erzielt werden, die den Geräten eine professionellere Produkttextur verleihen.

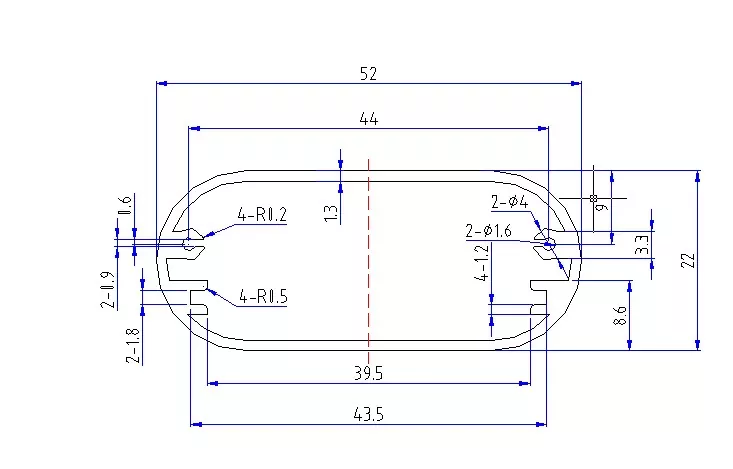

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 52×22 mm große Aluminiumgehäuse geeignet?

52×22 mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse – die Breite von 52 mm bietet Platz für standardmäßig breite Leiterplatten und die Anordnung mehrerer Funktionsmodule nebeneinander, und die Höhe von 22 mm bietet mehr Platz im Innenraum als 19 mm und behält gleichzeitig ein schlankes Profil bei. Die 22-mm-Dicke ist 3 mm höher als die 19-mm-Dicke und bietet Platz für kleine Elektrolytkondensatoren (üblicherweise 16–20 mm hoch), Mikrorelais, etwas höhere SMD-Komponenten oder bessere Wärmeableitungsstrukturen, was sie zum besten Gleichgewicht zwischen funktionaler Vollständigkeit und schlankem Profil in schlanken Geräten macht.

1. Barcode-Scanner

52×22mm ist eine ideale Verpackungslösung für Barcodescanner:

• Handheld-Barcodescanner
• QR-Code-Scanner
• Industrielle Scanpistolen
• Scangeräte für Supermärkte/Einzelhandel
• Logistik- und Express-Scan-Terminals
• Lagerverwaltungsscanner

Warum ist 52×22mm für Barcodescanner geeignet? Barcodescanner benötigen einen ergonomischen Griff. Die Breite von 52 mm sorgt für einen stabilen Halt und die Dicke von 22 mm macht das Gerät schlank und leicht. Im Vergleich zur 21-mm-Spezifikation bietet der zusätzliche 1 mm Innenraum in der 22-mm-Höhe Platz für eine höhere Decodierungsplatine oder eine bessere Akkukapazität, was für Scangeräte geeignet ist, die eine höhere Leistung oder eine längere Akkulaufzeit erfordern.

2. POS-Automaten und Zahlungsterminals

• Mobile POS-Geräte
• Intelligente Kassenterminals
• Geräte zum Durchziehen von Zahlungskarten
• Scan-to-Pay-Terminals
• Desktop-Zahlungsgeräte

Warum ist 52×22mm für POS-Geräte geeignet? POS-Geräte müssen mehrere Funktionsmodule wie Kartensteckplätze, Passworttastaturen, NFC-Kartenleser, Displays und Drucker integrieren. Die Breite von 52 mm bietet ausreichend Platz für das Layout, und die Dicke von 22 mm sorgt für Tragbarkeit und bietet gleichzeitig mehr Platz als schlanke Modelle für die Unterbringung von Batterien und Komponenten.

3. Smart-Access-Kartenleser

• Gehäuse für Zutrittskontrollkartenleser
• Intercom-Module bauen
• Anwesenheitsterminals
• Besuchermanagementausrüstung

Die Breite von 52 mm entspricht der standardmäßigen 86-Box-Installationsgröße, und das 22 mm schlanke Design macht das Gerät bei der Wandmontage schlank, ästhetisch ansprechend und unauffällig. Die Höhe von 22 mm bietet Platz für Kartenlesespulen, Relais, Leistungsmodule und andere Komponenten.

4. Handheld-Terminals und Datensammler

• Industrielle Handheld-Terminals
• Datensammler
• Inspektionsterminals
• Handheld-Geräte für die Lagerverwaltung
• Mobile Strafverfolgungsterminals

5. Bluetooth-Lautsprecher und Audiogeräte

• Tragbare Bluetooth-Lautsprecher
• Drahtlose Mikrofonempfänger
• Bluetooth-Audioempfänger
• Kleine Verstärkermodule

Warum ist 52×22mm für Bluetooth-Lautsprecher geeignet? Die Höhe von 22 mm bietet ausreichend Platz für kleine Lautsprechereinheiten und Batterien, und die Breite von 52 mm bietet Platz für mehrere Funktionsmodule wie Bluetooth-Module, Verstärker-ICs und Batterieschutzplatinen. Das Gehäuse aus Aluminiumlegierung trägt dazu bei, die Wärme vom Verstärkerchip abzuleiten.

6. Drahtlose Ladegeräte

• Drahtlose Desktop-Ladegeräte
• Drahtlose Lademodule fürs Auto
• Integrierte kabellose Ladepads
• Kabellose Ladepanels für mehrere Geräte

Die Höhe von 22 mm bietet Platz für dickere kabellose Ladespulenbaugruppen und verbessert so die Ladeeffizienz und die Ladeentfernung.

Was kann für Aluminiumgehäuse angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für Industrieanlagen und Smart-Home-Gehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 52×22 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 52×22 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Bildschirmfenster + Kartensteckplätze + Fingerabdruckmodulöffnungen + Knopflöcher + Wärmeableitungsschlitze + Befestigungslöcher + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihr Gerät schlank sein muss, aber mehr Innenraum benötigt

Die 22-mm-Höhe bietet etwa 16 % mehr Innenraum als die 19-mm-Spezifikation und bietet Platz für kleine Elektrolytkondensatoren (16–20 mm hoch), Mikrorelais, etwas höhere SMD-Komponenten oder Strukturen mit besserer Wärmeableitung. Geeignet für Geräte, die funktionale Vollständigkeit und gleichzeitig ein schlankes Profil erfordern.

Wenn Ihre Leiterplattenbreite nahe bei 52 mm liegt

52×22 mm ist eine ideale Wahl – die Breite von 52 mm bietet ausreichend Platz für die Leiterplattenführung und eine nebeneinander liegende Anordnung der Funktionsmodule.

Wenn Sie ein Handgerät entwerfen

Durch die Dicke von 22 mm liegt das Gerät bequem und leicht in der Hand und eignet sich für Barcodescanner, POS-Geräte, Handheld-Terminals und andere Geräte, die mit der Hand gehalten werden müssen.

Wenn Sie mehrere Funktionsmodule integrieren müssen

Die Breite von 52 mm ermöglicht die nebeneinanderliegende Anordnung mehrerer Funktionsmodule wie Bildschirme, Kartensteckplätze, Fingerabdruckerkennung, Tasten und Anzeigeleuchten, geeignet für Smart-Terminals mit integrierten Funktionen.

Wenn Sie eine bessere Wärmeableitungsleistung benötigen

Die Höhe von 22 mm ermöglicht den Einbau kleiner Kühlkörper oder eines größeren Luftzirkulationsraums, geeignet für Geräte mit etwas höherer Wärmeentwicklung.

Wenn Sie die Installation in einem Standardpanel benötigen

Die Breite von 52 mm entspricht den standardmäßigen 86-Panel-Abmessungen und eignet sich für intelligente Schalter, Thermostate und andere Panel-Produkte.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 52×22 mm große Aluminiumgehäuse geeignet?

52×22 mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse. Zu den Kernanwendungen gehören Barcodescanner, POS-Geräte, Zugangskartenleser, Handheld-Terminals, Bluetooth-Lautsprecher, kabellose Ladegeräte, intelligente Fernbedienungen, Fingerabdruckerkennungsmodule, ultradünne Sensoren usw. Die Höhe von 22 mm sorgt für ein schlankes Profil und bietet gleichzeitig mehr Innenraum als 19 mm, sodass mehr Komponenten und etwas höhere Teile untergebracht werden können.

2. Ist die Länge des Gehäuses 52×22 mm?

Nr. 52×22mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Was ist der Unterschied zwischen 52×22 mm und 52×19 mm?

52×22 mm ist 3 mm höher als 52×19 mm, mit etwa 16 % mehr Innenraum. Die 22-mm-Spezifikation bietet Platz für größere Komponenten wie kleine Elektrolytkondensatoren (16–20 mm hoch) und Mikrorelais und bietet außerdem bessere Wärmeableitungsbedingungen, geeignet für Geräte mit komplexeren Funktionen.

4. Kann die Länge des 52×22 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

5. Kann die Höhe von 22 mm Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche kleine Elektrolytkondensatoren haben normalerweise eine Höhe von 16 bis 20 mm, und die Innenhöhe von 22 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

6. Ist es für Barcodescanner geeignet?

Sehr geeignet. Die Breite von 52 mm bietet Platz für mehrere Module wie die Dekodierungsplatine, den Scankopf, Tasten und Anzeigeleuchten. Durch die Dicke von 22 mm liegt das Gerät bequem und leicht in der Hand und eignet sich für den langfristigen Handbetrieb.

7. Kann am Aluminiumgehäuse ein Sichtschutzfenster angebracht werden?

Ja. Boyuan Hardware kann Bildschirmfenster, Anzeigelampenlöcher und andere Strukturen auf dem Aluminiumgehäuse nach Kundenzeichnungen CNC-bearbeiten.

8. Können Kartensteckplätze und Öffnungen für Fingerabdruckmodule bearbeitet werden?

Ja. Für Produkte, die Kartendurchzugsfunktionen erfordern, wie z. B. POS-Geräte und Zugangskartenleser, können Magnetkarten-/IC-Kartendurchzugsschlitze nach Kundenzeichnungen bearbeitet werden; Es können auch präzise Montageöffnungen gemäß den vom Kunden bereitgestellten Abmessungen des Fingerabdruckmoduls hergestellt werden.

Warum Boyuan-Hardware wählen?

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Aluminiumgehäuse- und Aluminiumgehäuseindustrie und bietet auf einer Produktionsfläche von etwa 10.000 Quadratmetern die kundenspezifische Bearbeitung von Aluminiumgehäusen an.

Vom standardmäßigen 52×22-mm-Aluminiumprofil bis zum CNC-gefrästen fertigen Elektronikgehäuse können wir entsprechend den Produktanforderungen des Kunden bearbeiten.

Wenn Sie auf der Suche nach einem 52×22 mm großen Handheld-Terminal-Aluminiumgehäuse für intelligente Geräte sind, können Sie uns gerne Ihre Leiterplattenabmessungen, Produktzeichnungen oder 3D-Modelle zusenden.

Wir können die Spezifikation, die Bearbeitungsmethode und den Anpassungsplan entsprechend Ihrer Produktstruktur bestätigen.
