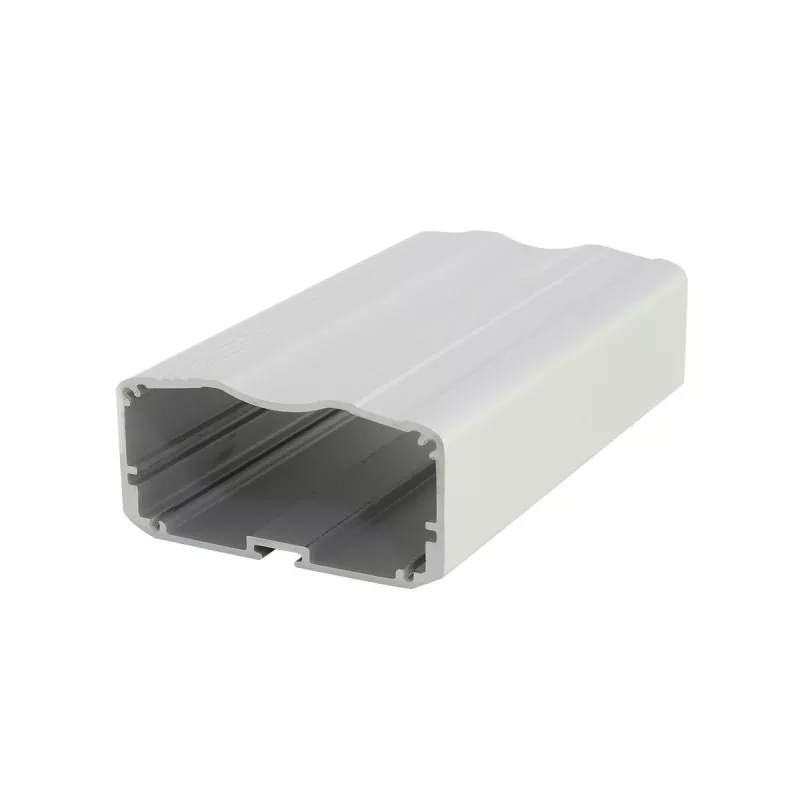

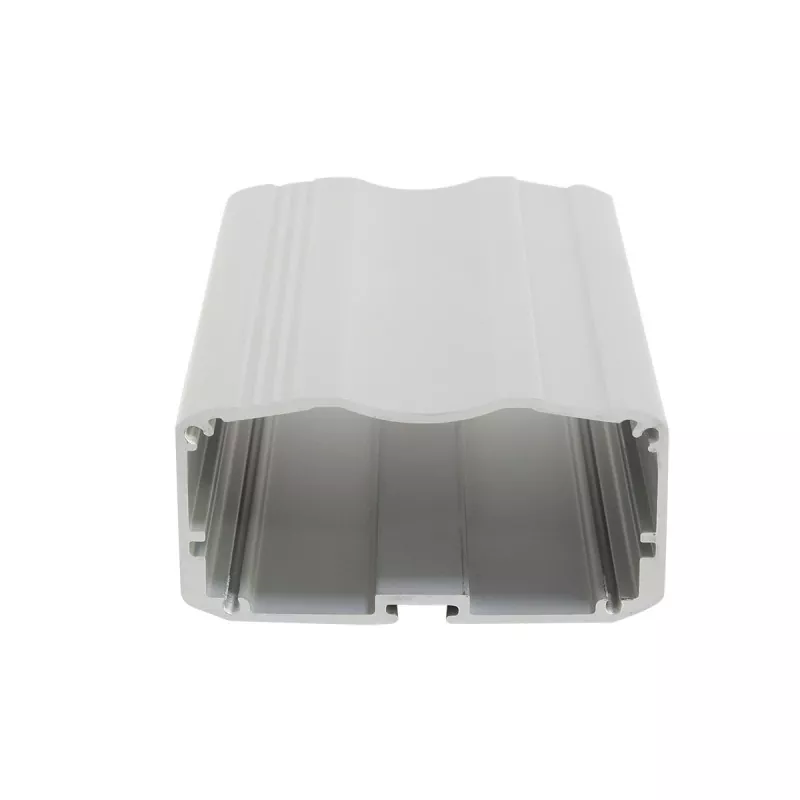

53×26 mm großes Kommunikationsmodulgehäuse aus Aluminium

Das 53 × 26 mm große Aluminiumgehäuse von Boyuan ist ein breites, schlankes Gehäuse für elektronische Geräte, das aus einer Aluminiumlegierungs-Strangpressstruktur mit einer Außenquerschnittsgröße von 53 mm (Breite) × 26 mm (Höhe) hergestellt wird und dessen Länge beliebig an die tatsächlichen Geräteanforderungen angepasst werden kann.

Das 53×26 mm große Aluminium-Kommunikationsmodulgehäuse besteht aus extrudiertem Aluminiumprofil mit einer festen Hauptkörperquerschnittsgröße. Es kann entsprechend der tatsächlichen Länge der Ausrüstung zugeschnitten werden und die Endmontage erfolgt durch Endplatten, CNC-Bearbeitung und andere unterstützende Prozesse.

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Das Innere des Gehäuses ist mit standardmäßigen Leiterplattensteckplätzen ausgestattet, und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden, was die Montageeffizienz erheblich verbessert.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Kernvorteile

01 | 53 x 26 mm breit und schlankes Design

Die Querschnittsgröße von 53 mm Breite × 26 mm Höhe bietet eine ideale Verpackungslösung für elektronische Geräte.

Die 53-mm-Breite ist breiter als die übliche 52-mm-Spezifikation und ermöglicht breitere PCB-Layouts und mehr Schnittstellendesigns nebeneinander und unterstützt Mehrkanal-Eingangs-/Ausgangsschnittstellenlayouts; Die 26-mm-Höhe sorgt für ein schlankes Erscheinungsbild des Geräts und bietet gleichzeitig mehr Platz für die Komponentenmontage als schlanke Spezifikationen. Sie bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (typischerweise 20–25 mm hoch), Relais und Komponenten mittlerer Höhe und unterstützt die Integrationsanforderungen relativ komplexer Schaltungssysteme.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 53×26 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, RJ45, Luftfahrtstecker, BNC-Schnittstellen, Stromschnittstellen, SMA-Antennenschnittstellen usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungslöcher
• Bildschirmfensteröffnungen
• Knopflöcher und Schalterlöcher
• Befestigungslöcher und Wandbefestigungslöcher
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

53×26 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. In Kombination mit dem 53-mm-Breitkörperdesign kann es effektiv dazu beitragen, dass interne Komponenten Wärme ableiten und die Lebensdauer der Geräte verlängern.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Erscheinungsbildeffekte erzielt werden, die elektronischen Geräten ein professionelleres Produktaussehen verleihen.

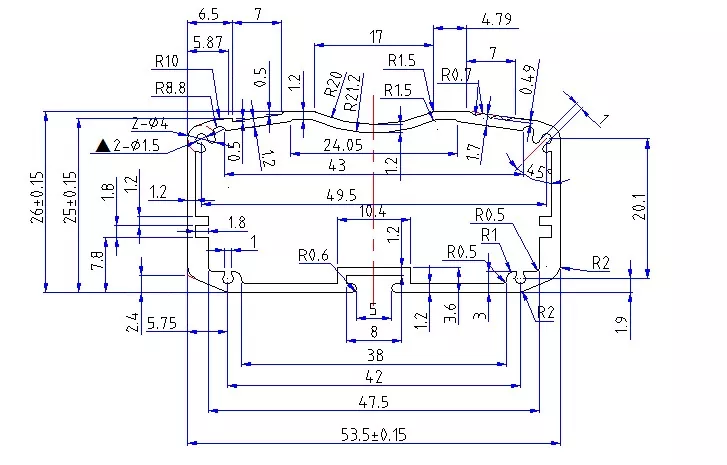

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 53×26 mm große Aluminiumgehäuse geeignet?

53×26 mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse – die Breite von 53 mm ist breiter als die übliche 52-mm-Spezifikation und bietet ausreichend Platz für das PCB-Layout und mehr Schnittstellenlayout nebeneinander; Die Höhe von 26 mm sorgt für ein schlankes Erscheinungsbild und bietet gleichzeitig mehr Innenraum als schlanke Spezifikationen. Diese Spezifikation wird häufig in Instrumenten, Messgeräten, Elektronik, Kommunikation, Automatisierung, Sensoren, Smartcards, Industriesteuerungen, Präzisionsmaschinen und anderen Branchen verwendet.

1. Kommunikationsmodule und drahtlose Geräte

Das Wide-Body-Design von 53×26mm eignet sich sehr gut für verschiedene Kommunikationsprodukte:

• Kommunikationsmodule
• Drahtlose Plattformen
• GPS/GPRS-Gehäuse
• Signalumwandlungsmodule
• Gehäuse für Signalverstärker
• Drahtlose Plattformterminals
• Datenübertragungsmodule
• Videoserver
• Router, drahtlose Empfänger
• Gehäuse für HF-Module

Warum ist 53×26mm für Kommunikationsmodule geeignet? Kommunikationsmodule benötigen normalerweise ein breiteres PCB-Layout, um HF-Schaltkreise, Antennenschnittstellen (SMA), Stromschnittstellen, Datenschnittstellen und andere Funktionsmodule unterzubringen. Die Breite von 53 mm bietet Platz für mehr nebeneinander angeordnete Antennenschnittstellen und Kommunikationsschnittstellen und die Höhe von 26 mm bietet Platz für kleine Transformatoren und mittelhohe Komponenten.

2. Leistungsmodule

• Schaltnetzteilmodule
• Netzteile
• Stromversorgungsgehäuse für Fahrzeuge
• Wechselrichtergehäuse
• Gleichrichtergehäuse aus Aluminium
• DC-DC-Wandlermodule
• Lademodule
• Kommunikationsnetzteile

Warum ist 53×26mm für Leistungsmodule geeignet? Leistungsmodule müssen normalerweise Komponenten wie Elektrolytkondensatoren (typischerweise 20–25 mm hoch), kleine Transformatoren und Kühlkörper aufnehmen. Die Höhe von 26 mm bietet ausreichend Platz für die Montage, und die Breite von 53 mm bietet Platz für breite Leiterplattenlayouts und unterstützt Mehrkanal-Eingabe-/Ausgabeschnittstellen.

3. Messgeräte und Prüfgeräte

• Gehäuse für Instrumente und Messgeräte
• Datenerfassungsinstrumente
• Gehäuse für Signalgeneratoren
• Leistungsanalysatoren
• Prüfgeräte
• Präzisionsmessgeräte
• Oszilloskopmodule

4. Industrielle Steuerungs- und Automatisierungsmodule

• Industrielle Steuerungen
• Module für speicherprogrammierbare Steuerungen (SPS).
• Motion-Control-Module
• Motorantriebsmodule
• I/O-Erweiterungsmodule
• Automatisierungssteuergeräte
• Unterstützungsmodule für industrielle Steuerungsgehäuse

5. Abschirmboxen und Anti-Interferenz-Anwendungen

Das 53×26 mm große Aluminiumgehäuse kann als gute Lösung zur elektromagnetischen Abschirmung dienen:

• Elektronische Abschirmboxen
• Gehäuse für störungsfreie Geräte
• Abschirmung von Hochfrequenzmodulen
• Präzisions-Schaltkreisschutzboxen

Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf und verhindert wirksam elektromagnetische Störungen.

6. Sensoren und intelligente Geräte

• Sensormodule
• Datenerfassungsterminals
• Smartcard-Geräte
• IoT-Terminals

7. Medizinische und Testgeräte

• Gehäuse für medizinische Geräte
• Testmodule
• Überwachungsgerätemodule
• Tragbare medizinische Instrumente

8. Beschallungs- und Audiogeräte

• Ausrüstung für Beschallungsanlagen
• Verstärkerschaltungen
• Audiogeräte

Was kann angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 53×26 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 53×26 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Bildschirmfenster + Befestigungslöcher + Gewindelöcher + Wärmeableitungsschlitze + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite nahe bei 53 mm liegt

53×26 mm ist eine ideale Wahl – die Breite von 53 mm bietet mehr Platz für die Leiterplattenführung und mehr Schnittstellenanordnung nebeneinander als die übliche 52-mm-Spezifikation.

Wenn Ihr Gerät mittelhohe Komponenten enthält

Die Höhe von 26 mm bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (20–25 mm), Relais und mittelhohe Komponenten, die für elektronische Geräte geeignet sind, die einen bestimmten vertikalen Innenraum erfordern.

Wenn Ihr Gerät ein schlankes Erscheinungsbild benötigt

Die 26-mm-Höhe sorgt für ein schlankes Erscheinungsbild und bietet gleichzeitig mehr Innenraum als die 21-22-mm-Spezifikationen, wodurch Ästhetik und funktionale Vollständigkeit in Einklang gebracht werden.

Wenn Sie Kompatibilität mit mehreren Schnittstellen benötigen

Die Breite von 53 mm unterstützt die nebeneinanderliegende Anordnung mehrerer Schnittstellen wie RJ45, Luftfahrtstecker, BNC-, USB- und SMA-Antennenschnittstellen und eignet sich für Kommunikations- und Messgeräte, die umfangreiche Schnittstellen erfordern.

Wenn Ihr Gerät eine gute Wärmeableitung benötigt

Das Gehäuse aus Aluminiumlegierung verfügt über eine hervorragende Wärmeleitfähigkeit. In Kombination mit dem 53-mm-Breitkörperdesign kann es die Wärmeableitung interner Komponenten wirksam unterstützen.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 53×26 mm große Aluminiumgehäuse geeignet?

53×26 mm gehört zur Kategorie der schlanken Aluminiumgehäuse mit breitem Gehäuse und eignet sich für Kommunikationsmodule, drahtlose Plattformen, GPS/GPRS-Gehäuse, Signalverstärker, Leistungsmodule, Instrumente und Messgeräte, Datenerfassungsgeräte, Videoserver, Industriesteuerungen, Abschirmboxen usw. Die Breite von 53 mm bietet ausreichend Platz für das PCB-Layout, und die Höhe von 26 mm bietet Platz für Komponenten mittlerer Höhe und behält gleichzeitig ein schlankes Erscheinungsbild bei.

2. Ist die Länge des Gehäuses 53 x 26 mm?

Nr. 53×26mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Kann die Länge des 53×26 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Kann die Höhe von 26 mm Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche Elektrolytkondensatoren haben normalerweise eine Höhe von 20–25 mm, und die Innenhöhe von 26 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

5. Was ist der Unterschied zwischen 53 mm Breite und 52 mm?

53 mm ist 1 mm breiter als die übliche 52 mm-Spezifikation. Obwohl der Unterschied gering ist, bietet er mehr Platz für die Leiterplattenführung und erleichtert die Unterbringung mehrerer Schnittstellen nebeneinander, was besonders für Kommunikationsgeräte geeignet ist, die mehrere Schnittstellen erfordern.

6. Können im Aluminiumgehäuse Löcher zur Wärmeableitung angebracht werden?

Ja. Boyuan Hardware kann Wärmeableitungsschlitze, Lüftungslöcher und andere Wärmeableitungsstrukturen gemäß Kundenzeichnungen bearbeiten, um die Wärmeableitung der Geräte zu unterstützen.

7. Können SMA-Antennenschnittstellen bearbeitet werden?

An den entsprechenden Schnittstellenpositionen kann eine CNC-Bearbeitung nach Kundenzeichnung durchgeführt werden. Die Breite von 53 mm ermöglicht die Anordnung mehrerer Schnittstellen nebeneinander. Ob es speziell für die Bearbeitung geeignet ist, muss anhand der Schnittstellenabmessungen und der Gehäusestruktur bestätigt werden.

8. Kann eine Platine eingebaut werden?

Ja. Das 53×26 mm große Aluminiumgehäuse ist standardmäßig mit internen Steckplätzen für Leiterplattenkarten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden. Entsprechende Montagestrukturen können auch entsprechend den Leiterplattenabmessungen und der Montagemethode entworfen werden.

9. Können Endplatten individuell angepasst werden?

Ja. Die Abmessungen, Lochpositionen und Struktur der Endplatten können je nach Produktanforderungen bearbeitet werden.

10. Kann ein Logo erstellt werden?

Ja. Logo-Bearbeitungsmethoden wie Lasergravur oder Siebdruck können je nach Produktanforderungen ausgewählt werden.

11. Können verschiedene Farben ausgewählt werden?

Ja. Das Aluminiumgehäuse kann durch Prozesse wie Eloxieren unterschiedliche optische Effekte erzielen und die Farbe kann je nach Kundenwunsch beliebig angepasst werden.

12. Was passiert, wenn 53×26mm nicht für meine Leiterplatte geeignet ist?

Sie können uns die Leiterplattenabmessungen, die Produktstruktur oder das 3D-Modell senden. Boyuan Hardware kann dabei helfen, zu bestätigen, ob die 53×26-mm-Spezifikation gemäß den tatsächlichen Abmessungen geeignet ist, und kann auch andere Aluminiumprofilspezifikationen auswählen oder kundenspezifische Bearbeitungen durchführen.

13. Können zunächst Muster angefertigt werden?

Musterbearbeitungen können entsprechend den Projektanforderungen durchgeführt werden. Es wird empfohlen, die Probenabmessungen, Lochpositionen, den Zusammenbau und den Oberflächeneffekt vor der Massenproduktion zu bestätigen.

Warum Boyuan-Hardware wählen?

Für Hersteller elektronischer Geräte kommt es vor allem darauf an, ob der Lieferant unterstützende Bearbeitungen wie Länge, Endplatten, Schnittstellenöffnungen, Bildschirmfenster, Montagelöcher, Wärmeableitungsstrukturen, PCB-Strukturen, Oberflächenbehandlung und Logos entsprechend dem tatsächlichen Produkt durchführen kann.

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Aluminiumgehäuse- und Aluminiumgehäuseindustrie und bietet auf einer Produktionsfläche von etwa 10.000 Quadratmetern die kundenspezifische Bearbeitung von Aluminiumgehäusen an.

Vom standardmäßigen 53×26 mm großen Aluminiumprofil bis zum CNC-gefrästen fertigen Elektronikgehäuse können wir entsprechend den Produktanforderungen des Kunden bearbeiten.

Wenn Sie auf der Suche nach einem 53×26 mm großen Aluminium-Kommunikationsmodulgehäuse sind, können Sie uns gerne Ihre Leiterplattenabmessungen, Produktzeichnungen oder 3D-Modelle zusenden.

Wir können die Spezifikation, die Bearbeitungsmethode und den Anpassungsplan entsprechend Ihrer Produktstruktur bestätigen.
