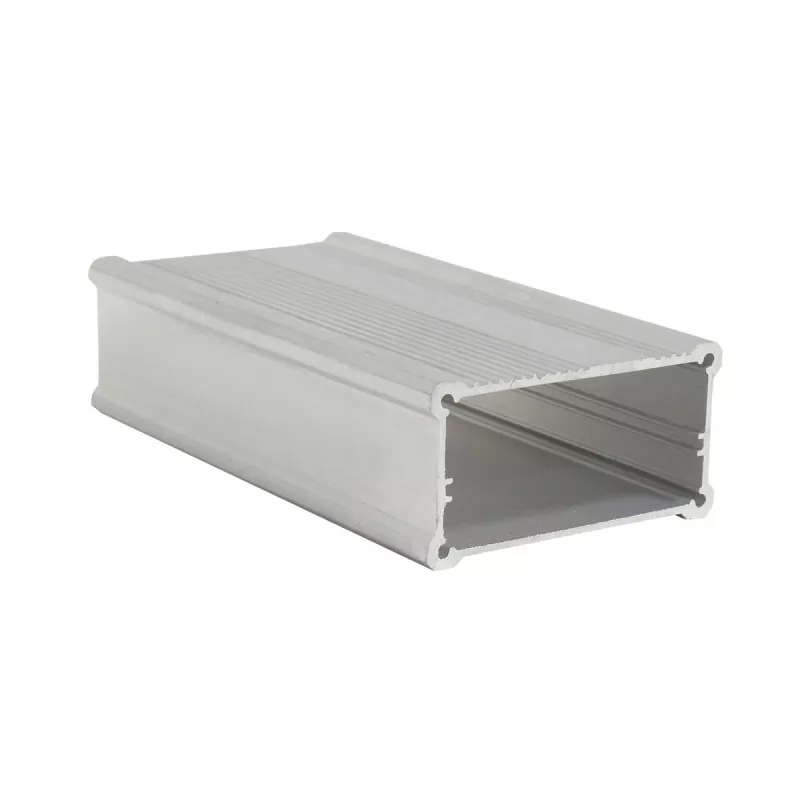

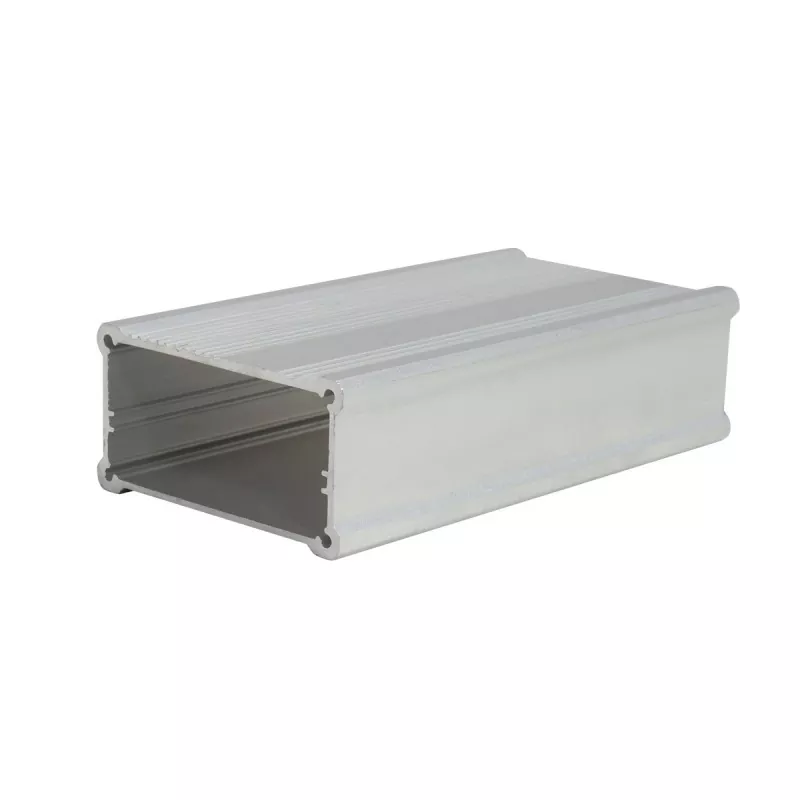

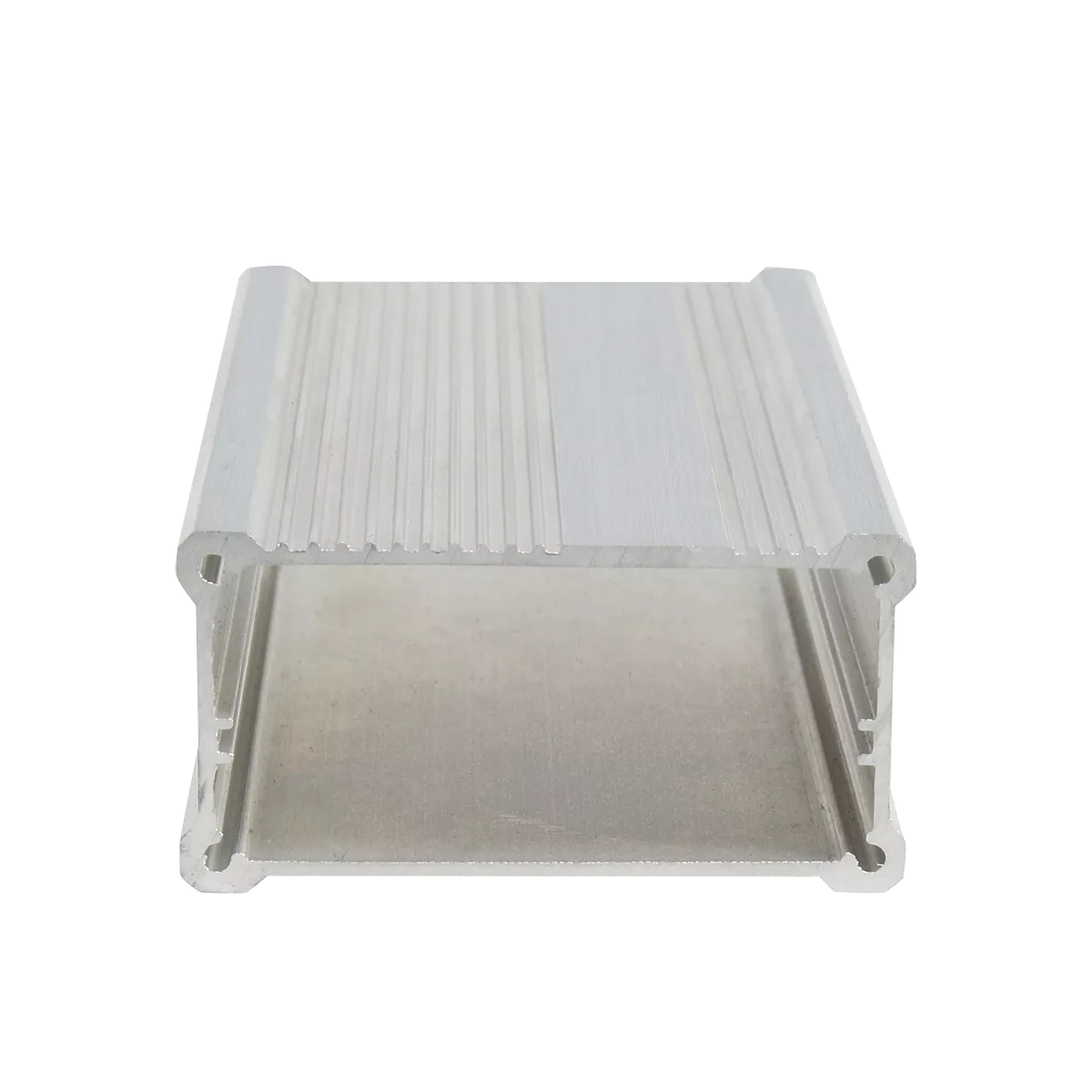

53,4 × 27,5 mm Aluminium-Netzteil-Steuermodulgehäuse

Das 53,4 × 27,5 mm große Aluminium-Netzteil-Steuermodulgehäuse von Boyuan ist ein mittelgroßes Gehäuse für elektronische Geräte, das aus einer Aluminiumlegierungs-Strangpressstruktur mit einer Außenquerschnittsgröße von 53,4 mm (Breite) × 27,5 mm (Höhe) hergestellt wird und dessen Länge beliebig an die tatsächlichen Geräteanforderungen angepasst werden kann.

Im Vergleich zu Kunststoffboxen weisen Gehäuse aus Aluminiumlegierung eine bessere strukturelle Festigkeit und eine Metallstruktur auf und können durch CNC-Bearbeitung kundenspezifische Strukturen wie Schnittstellen, Befestigungslöcher, Gewindelöcher und Schlitze erreichen.

Kernvorteile

01 | 53,4 x 27,5 mm breites Gehäuse, moderates Design

Die Querschnittsgröße von 53,4 mm Breite x 27,5 mm Höhe bietet ausreichend Innenraum für mittelgroße elektronische Geräte.

Die Breite von 53,4 mm ist breiter als die übliche 52-mm-Spezifikation und ermöglicht breitere Leiterplattenlayouts und mehr Schnittstellendesigns nebeneinander und unterstützt Mehrkanal-Eingangs-/Ausgangsschnittstellenlayouts; Die Höhe von 27,5 mm sorgt für eine moderate Gerätedicke und bietet gleichzeitig mehr Platz für die Komponentenmontage als schlanke Spezifikationen. Sie bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (typischerweise 20–25 mm hoch), Relais und Komponenten mittlerer Höhe und unterstützt so die Integrationsanforderungen relativ komplexer Schaltungssysteme.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden. Dieser Aufbau eignet sich besonders für elektronische Produkte, die eine Serienentwicklung erfordern.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden. Die Höhe von 27,5 mm bietet Platz für Leistungsgeräte mit kleinen Kühlkörpern oder Komponenten mittlerer Höhe und bietet eine zuverlässige Verpackungslösung für elektronische Geräte mit etwas höherer Leistung.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 53,4 x 27,5 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, RJ45, Luftfahrtstecker, BNC-Schnittstellen, Stromschnittstellen usw.)
• Schraubenlöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsschlitze und Belüftungslöcher
• Bildschirmfensteröffnungen
• Knopflöcher und Schalterlöcher
• Befestigungslöcher und Wandbefestigungslöcher
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

53,4×27,5 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. In Kombination mit dem 53,4-mm-Breitkörperdesign und dem 27,5-mm-Innenraum können kleine Kühlkörper installiert oder der interne Luftzirkulationsraum vergrößert werden, was die Wärmeableitung interner Komponenten effektiv unterstützt und die Lebensdauer der Geräte verlängert.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Erscheinungsbildeffekte erzielt werden, die elektronischen Geräten ein professionelleres Produktaussehen verleihen.

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 53,4×27,5 mm große Aluminiumgehäuse geeignet?

Das 53,4 × 27,5 mm große Aluminium-Netzteil-Steuermodulgehäuse gehört zur Kategorie der Aluminiumgehäuse mit großem Gehäuse und mittlerem Platzbedarf – die Breite von 53,4 mm ist breiter als die übliche 52-mm-Spezifikation und unterstützt breitere Leiterplatten und mehr Schnittstellenlayouts nebeneinander; Die Höhe von 27,5 mm sorgt für eine moderate Gerätedicke und bietet gleichzeitig mehr Innenraum als schlanke Spezifikationen. Diese Spezifikation wird häufig in Instrumenten, Messgeräten, Elektronik, Kommunikation, Automatisierung, Sensoren, Smartcards, Industriesteuerungen, Präzisionsmaschinen und anderen Branchen verwendet.

1. Leistungsmodule

Das moderate Wide-Body-Design von 53,4 x 27,5 mm eignet sich sehr gut für verschiedene Leistungsprodukte:

• Schaltnetzteilmodule
• Netzteile
• Stromversorgungsgehäuse für Fahrzeuge
• Wechselrichtergehäuse
• Gleichrichtergehäuse aus Aluminium
• DC-DC-Wandlermodule
• Lademodule
• AC/DC-Netzteile, geregelte Netzteile
• Kommunikationsnetzteile

Warum ist 53,4×27,5 mm für Leistungsmodule geeignet? Leistungsmodule müssen normalerweise Komponenten wie Elektrolytkondensatoren (typischerweise 20–25 mm hoch), kleine Transformatoren und Kühlkörper aufnehmen. Die Höhe von 27,5 mm bietet ausreichend Platz für die Montage, die Breite von 53,4 mm bietet Platz für breite Leiterplattenlayouts und unterstützt Mehrkanal-Eingangs-/Ausgangsschnittstellen, und das Aluminiumlegierungsmaterial trägt außerdem dazu bei, dass Leistungsgeräte Wärme effizient ableiten.

2. Industrielle Steuerungs- und Automatisierungsmodule

• Industrielle Steuerungen
• Module für speicherprogrammierbare Steuerungen (SPS).
• Motion-Control-Module
• Motorantriebsmodule
• I/O-Erweiterungsmodule
• Automatisierungssteuergeräte
• Unterstützungsmodule für industrielle Steuerungsgehäuse

Warum ist 53,4×27,5 mm für industrielle Steuerungsmodule geeignet? Industrielle Steuerungsmodule müssen in der Regel viele Schnittstellen und größere Steuerplatinen unterbringen. Die Breite von 53,4 mm bietet Platz für mehrere Schnittstellen nebeneinander und die Höhe von 27,5 mm ermöglicht den Einbau von Leistungsgeräten mit kleinen Kühlkörpern.

3. Kommunikations- und Netzwerkmodule

Geeignet für Kommunikationsmodulprodukte:

• Kommunikationsmodule
• Drahtlose Plattformen
• GPS/GPRS-Gehäuse
• Signalumwandlungsmodule
• Gehäuse für Signalverstärker
• Datenübertragungsmodule
• Videoserver
• Router, drahtlose Empfänger

Die Breite von 53,4 mm bietet Platz für mehr Antennenschnittstellen und Kommunikationsschnittstellen-Layouts.

4. Messgeräte und Prüfgeräte

• Gehäuse für Instrumente und Messgeräte
• Datenerfassungsinstrumente
• Gehäuse für Signalgeneratoren
• Leistungsanalysatoren
• Prüfgeräte
• Präzisionsmessgeräte

Warum ist 53,4×27,5mm für Messgeräte geeignet? Messgeräte benötigen größere Leiterplattenlayouts, um Signalverarbeitungsschaltungen und mehrere Schnittstellen unterzubringen. Die Breite von 53,4 mm bietet Platz für Leiterplatten mit Standardbreite und die Höhe von 27,5 mm bietet Platz für Komponenten wie Transformatoren und Relais. Gleichzeitig bietet das Gehäuse aus Aluminiumlegierung eine gute elektromagnetische Abschirmleistung.

5. Abschirmboxen und Anti-Interferenz-Anwendungen

Das 53,4×27,5 mm große Aluminiumgehäuse kann als gute Lösung zur elektromagnetischen Abschirmung dienen:

• Elektronische Abschirmboxen
• Gehäuse für störungsfreie Geräte
• Abschirmung von Hochfrequenzmodulen

Das Aluminiumlegierungsmaterial selbst weist eine gute elektromagnetische Abschirmleistung auf und verhindert wirksam elektromagnetische Störungen.

6. Sensoren und intelligente Geräte

• Sensormodule
• Datenerfassungsterminals
• Smartcard-Geräte
• IoT-Terminals

7. Medizinische und Testgeräte

• Gehäuse für medizinische Geräte
• Testmodule
• Überwachungsgerätemodule
• Tragbare medizinische Instrumente

8. Beschallungs- und Audiogeräte

• Ausrüstung für Beschallungsanlagen
• Verstärkerschaltungen
• Audiogeräte

Was kann angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für industrielle elektronische Geräte und Instrumentengehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 53,4×27,5 mm großen Aluminiumgehäuses kann folgendes bearbeitet werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 53,4×27,5 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Bildschirmfenster + Befestigungslöcher + Gewindelöcher + Wärmeableitungsschlitze + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihre Leiterplattenbreite nahe bei 53,4 mm liegt

53,4 x 27,5 mm ist eine ideale Wahl – die Breite von 53,4 mm bietet mehr Platz für die Leiterplattenführung und mehr Schnittstellenanordnung nebeneinander als die übliche 52-mm-Spezifikation.

Wenn Ihr Gerät mittelhohe Komponenten enthält

Die Höhe von 27,5 mm bietet Platz für kleine Transformatoren, Elektrolytkondensatoren (20–25 mm), Relais und mittelhohe Komponenten, die für elektronische Geräte geeignet sind, die einen bestimmten vertikalen Innenraum erfordern.

Wenn Ihr Gerät eine gute Wärmeableitung benötigt

Das Gehäuse aus Aluminiumlegierung verfügt über eine hervorragende Wärmeleitfähigkeit. In Kombination mit dem 53,4-mm-Breitkörperdesign kann es die Wärmeableitung interner Komponenten wirksam unterstützen.

Wenn Sie Kompatibilität mit mehreren Schnittstellen benötigen

Die Breite von 53,4 mm unterstützt die nebeneinanderliegende Anordnung mehrerer Schnittstellen wie RJ45, Luftfahrtstecker, BNC und USB und eignet sich für mittelgroße Geräte, die umfangreiche Schnittstellen benötigen.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 53,4×27,5 mm große Aluminiumgehäuse geeignet?

53,4 x 27,5 mm gehören zur Kategorie der Aluminiumgehäuse mit großem Gehäuse und mittlerem Platzbedarf und eignen sich für Leistungsmodule, Industriesteuerungen, Kommunikationsmodule, Messgeräte, Abschirmboxen, Signalverstärker, Fahrzeugstromversorgungsgehäuse, Videoserver, drahtlose Plattformen usw. Die Breite von 53,4 mm bietet ausreichend Platz für das PCB-Layout, und die Höhe von 27,5 mm bietet Platz für mittelhohe Komponenten.

2. Ist die Länge des Gehäuses 53,4 x 27,5 mm?

Nr. 53,4×27,5 mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Kann die Länge des 53,4×27,5 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

4. Kann die Höhe von 27,5 mm Elektrolytkondensatoren aufnehmen?

Ja. Herkömmliche Elektrolytkondensatoren haben normalerweise eine Höhe von 20–25 mm und die Innenhöhe von 27,5 mm bietet ausreichend Platz für sie. Entsprechend Ihren Bauteilabmessungen ist eine spezifische Bestätigung erforderlich.

5. Können im Aluminiumgehäuse Löcher zur Wärmeableitung angebracht werden?

Ja. Boyuan Hardware kann Wärmeableitungsschlitze, Lüftungslöcher und andere Wärmeableitungsstrukturen gemäß Kundenzeichnungen bearbeiten, um die Wärmeableitung der Geräte zu unterstützen.

6. Können Schnittstellen wie Luftfahrtstecker und BNC bearbeitet werden?

An den entsprechenden Schnittstellenpositionen kann eine CNC-Bearbeitung nach Kundenzeichnung durchgeführt werden. Die Breite von 53,4 mm ermöglicht die Anordnung mehrerer Schnittstellen nebeneinander. Ob es speziell für die Bearbeitung geeignet ist, muss anhand der Schnittstellenabmessungen und der Gehäusestruktur bestätigt werden.

Warum Boyuan-Hardware wählen?

Boyuan Hardware konzentriert sich seit über 20 Jahren auf die Aluminiumgehäuse- und Aluminiumgehäuseindustrie und bietet auf einer Produktionsfläche von etwa 10.000 Quadratmetern die kundenspezifische Bearbeitung von Aluminiumgehäusen an.

Vom standardmäßigen 53,4×27,5 mm großen Aluminiumprofil bis zum CNC-gefrästen fertigen Elektronikgehäuse können wir die Bearbeitung gemäß den Produktanforderungen des Kunden durchführen.

Wenn Sie auf der Suche nach einem 53,4 × 27,5 mm großen Aluminium-Netzteil-Steuermodulgehäuse sind, können Sie uns gerne Ihre Leiterplattenabmessungen, Produktzeichnungen oder 3D-Modelle zusenden.

Wir können die Spezifikation, die Bearbeitungsmethode und den Anpassungsplan entsprechend Ihrer Produktstruktur bestätigen.
