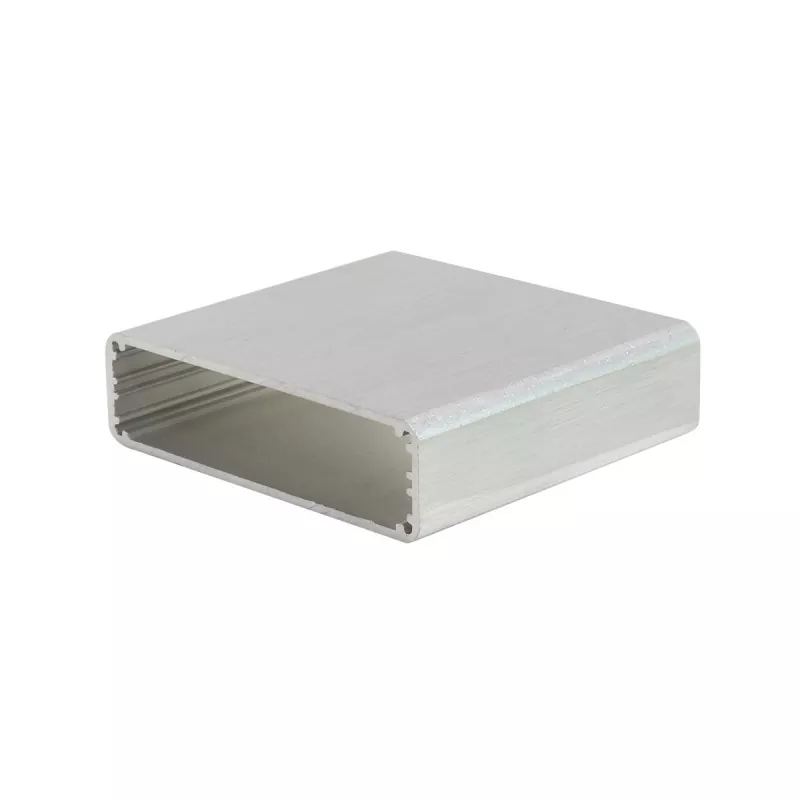

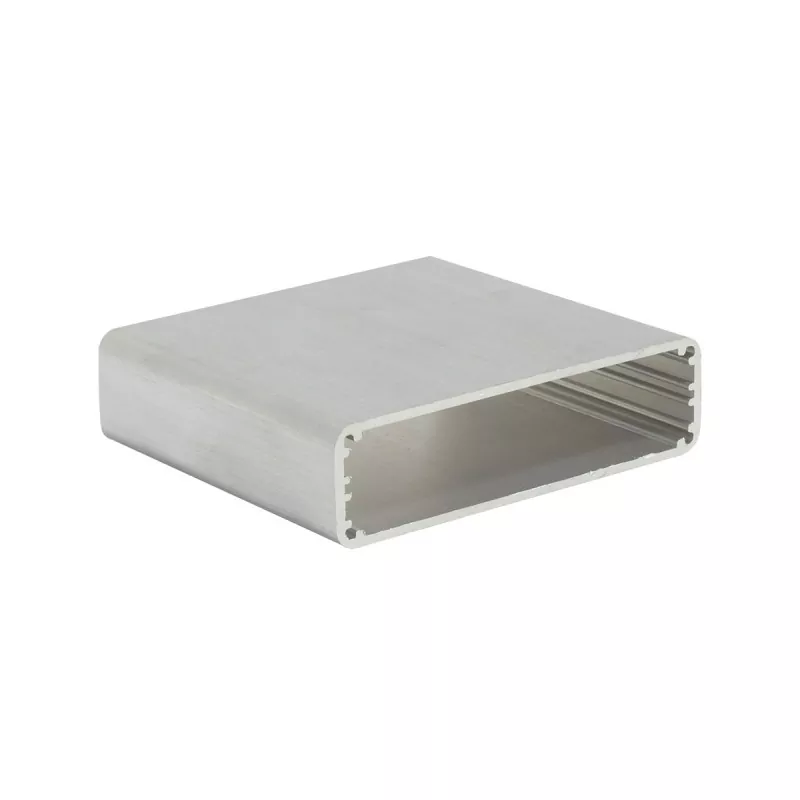

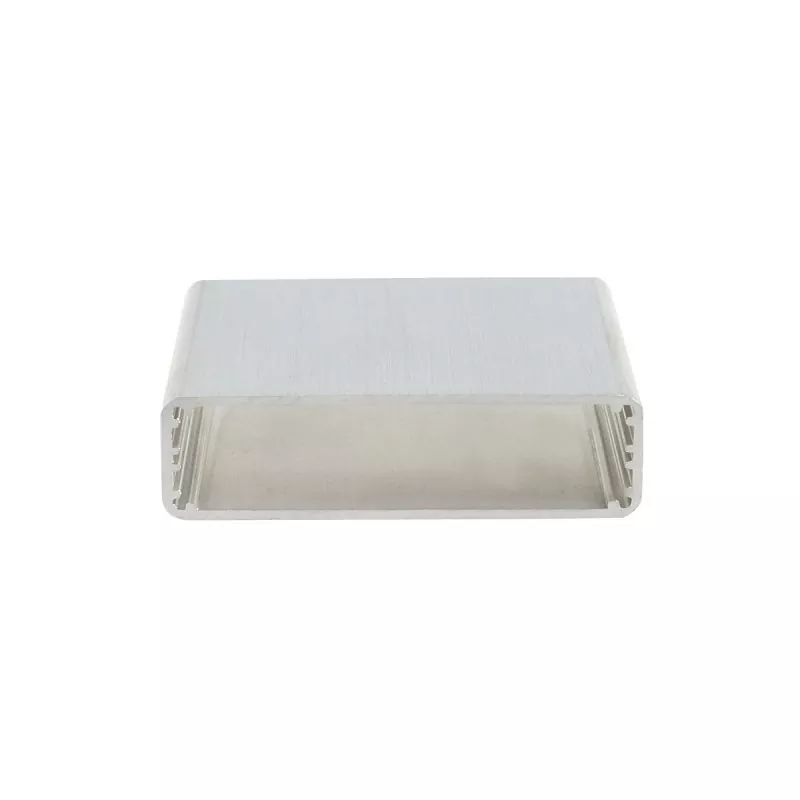

55 × 15 mm ultraflaches Aluminium-Elektronikgehäuse für intelligente Geräte

Interne Kartensteckplätze ermöglichen das Einschieben und Befestigen der Platine ohne zusätzliche Schrauben und eignen sich für Standard-1,6-mm-Platinen und SMD-Komponenten. Im Vergleich zu Kunststoffgehäusen bietet das 55 × 15 mm große, ultraschlanke elektronische Gehäuse aus Aluminium für intelligente Geräte eine bessere strukturelle Festigkeit und eine Metalloberfläche und unterstützt CNC-gefräste Schnittstellen, Anzeigelöcher, Knopflöcher und Wärmeableitungsstrukturen. Boyuan Hardware verfügt über mehr als 20 Jahre Erfahrung und verfügt über eine Fabrik mit ca. 10.000 qm und bietet Schneiden, CNC, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage.

Produktvorteile

01 | 55 x 15 mm, ultrabreites und ultradünnes Design

Die Querschnittsgröße von 55 mm Breite × 15 mm Höhe bietet eine extrem schlanke Verpackungslösung für ultradünne Smart-Geräte.

Die 55-mm-Breite ist breiter als die übliche 52-mm-Spezifikation, bietet Platz für größere PCB-Layouts und unterstützt mehr nebeneinander liegende Funktionsmodule und Schnittstellendesign; Die ultradünne Höhe von 15 mm ist eine der dünnsten Spezifikationen, die derzeit in der Aluminiumgehäuseindustrie verfügbar sind. Sie verleiht Geräten ein kartenähnliches ultradünnes Profil und verbessert die Wahrnehmung der Produktqualität und die technologische Attraktivität erheblich. Die Dicke von 15 mm bietet Platz für standardmäßige 1,6 mm dicke Leiterplatten und oberflächenmontierte Komponenten und ist damit die beste Wahl für LED-Streifen-Controller und andere ultradünne Geräte.

02 | Aluminium-Extrusionsstruktur

Der Gehäusekörper wird durch Strangpressen von Aluminiumlegierungsprofilen hergestellt. Die Querschnittsgröße des Aluminium-Strangpressgehäuses ist festgelegt, während die Länge entsprechend den tatsächlichen Produktanforderungen zugeschnitten werden kann. Daher kann das gleiche Spezifikationsgehäuse an Leiterplatten und elektronische Module unterschiedlicher Länge angepasst werden.

03 | Geeignet für die Leiterplattenmontage

Das Elektronikgehäuse aus extrudiertem Aluminium kann entsprechend der internen Struktur mit entsprechenden Montageschlitzen oder Stützstrukturen für die Installation von Leiterplatten und anderen elektronischen Komponenten ausgestattet werden. Der Innenraum ist standardmäßig mit Steckplätzen für Leiterplatten ausgestattet und die Leiterplatte kann ohne zusätzliche Schrauben direkt eingesetzt und befestigt werden. Die Höhe von 15 mm ist genau auf die Aufnahme standardmäßiger 1,6 mm dicker Leiterplatten und oberflächenmontierter Komponenten ausgelegt.

04 | Unterstützung für kundenspezifische CNC-Bearbeitung

Das Standardprofil ist nur der Ausgangspunkt. Boyuan Hardware kann die CNC-Bearbeitung des 55×15 mm großen Aluminiumgehäuses gemäß Kundenzeichnungen durchführen, einschließlich:

• Schnittstellenöffnungen (USB, Typ-C, DC-Stromschnittstellen, Klemmenblöcke usw.)
• Löcher für Kontrollleuchten
• Knopflöcher
• Befestigungslöcher und Positionierungslöcher
• Gewindelöcher und Senklöcher
• Wärmeableitungsstrukturen
• Rillen und Stufen
• Anfasen
• Andere kundenspezifische Strukturen

05 | Länge anpassbar an das Produkt

55×15 mm ist die Querschnittsspezifikation des Gehäuses, und die Produktlänge kann entsprechend den tatsächlichen Geräteabmessungen gekürzt werden. Die spezifische bearbeitbare Länge wird je nach Material, Oberflächenbehandlung und Produktanforderungen bestätigt.

06 | Effiziente Wärmeableitungsleistung

Aluminiumlegierung hat eine ausgezeichnete Wärmeleitfähigkeit. In Kombination mit dem 55-mm-Breitkörperdesign und der großen Wärmeableitungsoberfläche des Aluminiumgehäuses selbst kann es internen Stromversorgungsgeräten effektiv dabei helfen, Wärme abzuleiten und die Lebensdauer von LED-Controllern und anderen Geräten zu verlängern.

07 | Metallgehäuse vereint Struktur und Aussehen

Die Aluminiumlegierung ist leicht und weist eine gute strukturelle Leistung auf, behält jedoch die natürliche Metallstruktur bei. Durch Oberflächenbehandlungen wie Bürsten, Sandstrahlen und Eloxieren können unterschiedliche Optikeffekte erzielt werden, die ultradünnen Geräten eine verfeinerte Produkttextur verleihen.

08 | Geeignet für die eingebettete Installation

Dank der ultradünnen Dicke von 15 mm eignet sich das 55 x 15 mm große Aluminiumgehäuse sehr gut für die eingebettete Installation in engen Räumen – beispielsweise in LED-Streifenkanälen, Innenwänden, Möbeln und Innengeräten – ohne zusätzlichen Platz einzunehmen.

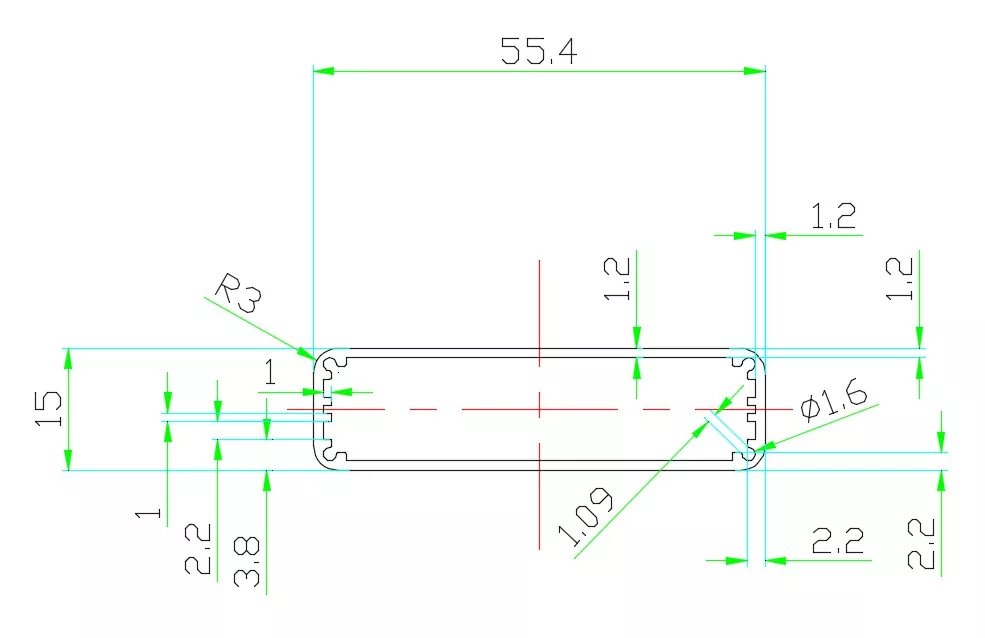

Technische Spezifikationen

Notiz: Spezifische Materialqualitäten, Wandstärken, Längenbereiche, Maßtoleranzen und Oberflächenbehandlungsfarben unterliegen den tatsächlichen Produktzeichnungen und Bestellanforderungen.

Für welche Produkte ist das 55×15 mm große Aluminiumgehäuse geeignet?

55×15 mm gehört zur Kategorie der ultrabreiten und ultradünnen Aluminiumgehäuse – die Breite von 55 mm bietet Platz für größere Leiterplatten und mehr Funktionsmodule nebeneinander, und die Höhe von 15 mm sorgt für ein kartenähnliches ultradünnes Profil. Die ultradünne Höhe von 15 mm ist das Kernmerkmal dieser Spezifikation und macht es zu einem der dünnsten Aluminiumgehäuse der Branche, besonders geeignet für ultradünne Smart-Geräte und LED-Steuerungsprodukte mit extremen Dickenanforderungen.

1. LED-Streifen-Controller und Dimmer

55×15mm ist eine ideale Verpackungslösung für LED-Streifen-Controller:

• LED-Streifen-Controller
• RGB/RGBW-Dimmcontroller
• DMX512-Decoder
• SPI-Signalverstärker
• 0-10V/PWM-Dimmer
• Intelligente Lichtsteuerungsmodule
• Einfarbige/farbige LED-Controller
• Konstantspannungs-/Konstantstrom-LED-Treibermodule

Warum ist 55×15mm für LED-Streifen-Controller geeignet? LED-Streifen-Controller müssen normalerweise neben dem LED-Kanal installiert oder in den Streifenkanal eingebettet werden, wo der Installationsraum äußerst begrenzt ist. Dank der ultradünnen Höhe von 15 mm kann der Controller problemlos in einem Standard-LED-Kanal (üblicherweise 12–16 mm hoch) platziert oder an der Rückseite des Streifens befestigt werden, ohne aus der Oberfläche herauszuragen. Die Breite von 55 mm bietet Platz für eine breitere Leiterplatte und unterstützt die Anordnung mehrerer Ausgangsschnittstellen nebeneinander (RGBW vier Kanäle). Das Gehäuse aus Aluminiumlegierung trägt dazu bei, die Wärme vom Treiberchip und den MOS-Transistoren abzuleiten und verlängert so die Lebensdauer des Controllers. Verglichen mit der 52×13-mm-Spezifikation ist 55×15 mm breiter und etwas höher und bietet Platz für etwas höhere Komponenten mit breiterer Anwendbarkeit.

2. Elektronische Preisschilder und elektronische Etiketten

• Elektronische Preisschilder im Supermarkt
• Elektronische Lageretiketten
• Intelligente Regaletiketten
• Elektronische Regaletiketten von ESL
• Display-Etiketten für den Einzelhandel

Warum ist 55×15mm für elektronische Preisschilder geeignet? Elektronische Preisschilder müssen an Regalkanten angebracht werden, wobei extrem hohe Anforderungen an die Dicke gestellt werden. Durch die ultradünne Dicke von 15 mm nimmt das Preisschild fast keinen Platz im Regal ein, und die Breite von 55 mm bietet Platz für größere elektronische Papierbildschirme (z. B. 4,2 Zoll/5,8 Zoll usw.) und Steuerplatinen.

3. Drahtlose Ladegeräte

• Drahtlose Desktop-Ladegeräte
• Drahtlose Lademodule fürs Auto
• Integrierte kabellose Ladepads
• Kabellose Ladepanels für mehrere Geräte

Die Breite von 55 mm bietet Platz für eine standardmäßige kabellose Ladespule (ca. 45–50 mm Durchmesser) und die Dicke von 15 mm ermöglicht ein ultradünnes Ladegerätdesign.

4. Ultradünne Sensormodule

• Ultradünne fotoelektrische Sensoren
• Infrarot-Module zur Erfassung des menschlichen Körpers
• Beleuchtungsstärkesensoren
• Temperatur- und Feuchtigkeitssensoren
• Ultraschall-Entfernungsmessmodule
• PM2,5-Erkennungsmodule

5. Bluetooth-Beacons und Positionierungs-Tags

• Bluetooth-Beacons
• Tags zur Positionierung im Innenbereich
• Asset-Tracking-Tags
• Anti-Verlust-Geräte

Die ultradünne Dicke von 15 mm ermöglicht eine einfache Anbringung des Etiketts an Wänden, Regalen und Geräteoberflächen.

6. Intelligente Steckdosen und intelligente Schalttafeln

• Intelligente Steckdosengehäuse
• WiFi-Smart-Switch-Module
• Zigbee/Z-Wave-Steuermodule
• Smart-Home-Bedienfelder

Die Breite von 55 mm entspricht den Standard-Panelabmessungen und die ultradünne Dicke von 15 mm ermöglicht dem Panel ein extrem schlankes Profil.

7. LED-Anzeige-Steuerkarten

• Kleine LED-Steuerkarten
• Empfangskarten anzeigen
• Asynchrone Steuerkarten

8. Ultradünne Netzteile und Adapter

• Ultradünne Netzteile
• Netzteile für LED-Treiber
• Gehäuse für Schnelllademodule
• DC-DC-Umwandlungsmodule

9. Smart Home-Steuerungsmodule

• Intelligente Vorhangsteuerungsmodule
• Intelligente Lichtsteuerungsmodule
• Terminals zur Umweltüberwachung

Was kann für das 55×15 mm große Aluminiumgehäuse angepasst werden?

Oberflächenbehandlung

Eloxieren

Eloxieren ist eine der am häufigsten verwendeten Oberflächenbehandlungsmethoden für Aluminiumgehäuse. Es kann das Aussehen und die Oberflächeneigenschaften der Aluminiumoberfläche verändern und unterschiedliche Farbeffekte erzielen.

Sandstrahlen

Durch Sandstrahlen kann eine gleichmäßige matte Textur auf der Aluminiumoberfläche erzeugt werden, die für Industrieanlagen und Smart-Home-Gehäuse geeignet ist.

Bürsten

Durch Bürsten können regelmäßige Metallstrukturen entstehen, sodass das Produkt die offensichtliche Metallstruktur einer Aluminiumlegierung beibehält.

Lasergravur

Auf der Oberfläche des 55×15 mm großen Aluminiumgehäuses können folgende Bearbeitungen vorgenommen werden:

• Logo
• Produktmodell
• Schnittstellenidentifikation
• Produktnummer
• Text und Muster

Siebdruck

Geeignet für die Bearbeitung mehrfarbiger Logos, Texte und Funktionskennzeichnungen.

Professionelle kundenspezifische Bearbeitung von Aluminiumgehäusen

Wir produzieren nicht nur Standard-Aluminiumgehäuse, sondern können diese auch individuell an die Produktstrukturen des Kunden anpassen.

Kunden müssen lediglich Folgendes bereitstellen:

2D-Zeichnungen / 3D-Modelle / physische Muster / Produktabmessungen

Anschließend können wir eine Bearbeitungsbewertung gemäß den tatsächlichen Produktanforderungen durchführen.

CNC-Bearbeitung erfüllt nicht standardmäßige Anforderungen

Für Produkte, die nicht direkt mit dem Standardprofil 55×15 mm zufrieden sind, kann eine individuelle Anpassung durch nachträgliche CNC-Bearbeitung erreicht werden.

Zum Beispiel:

Schnittstellenöffnungen + Kontrollleuchtenlöcher + Knopflöcher + Wärmeableitungsschlitze + Befestigungslöcher + Rillen + Stufen + Logo

Alle können nach Kundenzeichnung bearbeitet werden.

Leitfaden zur Produktauswahl

Wenn Ihr Gerät extreme Anforderungen an die Dicke stellt

15 mm ist eine der dünnsten Spezifikationen, die derzeit in der Aluminiumgehäuseindustrie verfügbar sind, und eignet sich für LED-Streifensteuerungen, elektronische Preisschilder, kabellose Ladegeräte und andere Produkte mit extrem hohen Anforderungen an die Dicke.

Wenn Ihre Leiterplattenbreite nahe bei 55 mm liegt

55×15 mm ist eine ideale Wahl – die Breite von 55 mm bietet ausreichend Platz für die Leiterplattenführung und ein Funktionsmodul-Layout und ist 3 mm breiter als die 52-mm-Spezifikation und bietet Platz für größere Leiterplatten.

Wenn Sie die Installation in einem LED-Kanal benötigen

Die ultradünne Höhe von 15 mm entspricht den Standardabmessungen von LED-Kanälen (normalerweise 12–16 mm hoch), sodass der Controller perfekt in den LED-Kanal passt, ohne aus der Oberfläche hervorzustehen.

Wenn Sie eine eingebettete Installation benötigen

Die ultradünne Dicke von 15 mm eignet sich für die Installation in engen Räumen – in LED-Kanälen, in Wänden, in Möbeln, in Geräten usw. – ohne zusätzlichen Platz zu beanspruchen.

Wenn Sie es an einem Regal oder einer Wand befestigen müssen

Dank der ultradünnen Dicke von 15 mm lässt sich das Gerät einfach an Regalkanten und Wandoberflächen anbringen, nimmt keinen Platz ein und sieht ordentlich und elegant aus.

Wenn die Leiterplattenlängen unterschiedlich sind

Das Profil kann entsprechend der Produktlänge zugeschnitten werden, und die gleiche Querschnittsspezifikation kann an Produkte unterschiedlicher Länge angepasst werden.

Werkstattschau

FAQ

1. Für welche Produkte ist das 55×15 mm große Aluminiumgehäuse geeignet?

55×15mm gehört zur Kategorie der ultrabreiten und ultradünnen Aluminiumgehäuse. Zu den Kernanwendungen gehören LED-Streifen-Controller, elektronische Preisschilder, kabellose Ladegeräte, Bluetooth-Beacons, ultradünne Sensoren, intelligente Steckdosen, intelligente Schalttafeln, Display-Steuerkarten usw. Die ultradünne Höhe von 15 mm ist eines der dünnsten Aluminiumgehäuse der Branche und eignet sich für ultradünne Smart-Geräte mit extremen Dickenanforderungen.

2. Ist die Länge des Gehäuses 55 x 15 mm?

Nr. 55×15mm bezieht sich auf die Querschnittsgröße des Gehäuses (Breite × Höhe). Die Produktlänge kann je nach tatsächlicher Ausrüstung und Leiterplattenlänge gekürzt werden.

3. Ist 55×15mm für LED-Streifen-Controller geeignet?

Sehr geeignet. Die ultradünne Höhe von 15 mm passt problemlos in Standard-LED-Kanäle (normalerweise 12–16 mm hoch), und die Breite von 55 mm bietet Platz für eine breite Controller-Leiterplatte und mehrere Ausgangsschnittstellen. Das Gehäuse aus Aluminiumlegierung trägt dazu bei, die Wärme vom Treiberchip und den MOS-Transistoren abzuleiten, was es zur idealen Verpackungslösung für LED-Controller macht.

4. Kann die Länge des 55×15 mm großen Aluminiumgehäuses individuell angepasst werden?

Ja. Die Länge des Aluminium-Strangpressgehäuses kann je nach Produktanforderungen gekürzt werden. Die spezifische Länge muss in Kombination mit Material, Oberflächenbehandlung und Produktstruktur bestätigt werden.

5. Kann die 15-mm-Höhe eine Leiterplatte aufnehmen?

Ja. Die Höhe von 15 mm ist genau auf die Aufnahme standardmäßiger 1,6 mm dicker Leiterplatten und oberflächenmontierter Komponenten ausgelegt. Je nach Leiterplattendicke und Bauteilhöhe ist eine spezifische Bestätigung erforderlich.

6. Was ist der Unterschied zwischen 55 mm Breite und 52 mm?

55 mm ist 3 mm breiter als die übliche 52-mm-Spezifikation und bietet Platz für größere Leiterplatten oder mehr nebeneinander liegende Schnittstellenlayouts, besonders geeignet für LED-Controller, die breitere Leiterplatten oder mehrere Ausgangskanäle erfordern.

7. Kann am Aluminiumgehäuse eine Typ-C-Schnittstellenöffnung angebracht werden?

Ja. Boyuan Hardware kann verschiedene Schnittstellenöffnungen wie Typ-C-, USB- und Gleichstromschnittstellen gemäß Kundenzeichnungen präzise bearbeiten.

8. Kann ein Logo erstellt werden?

Ja. Logo-Bearbeitungsmethoden wie Lasergravur oder Siebdruck können je nach Produktanforderungen ausgewählt werden.

9. Können verschiedene Farben ausgewählt werden?

Ja. Das 55×15 mm große ultraschlanke Aluminium-Elektronikgehäuse für Smart Devices kann durch Prozesse wie Eloxieren unterschiedliche Optikeffekte erzielen und die Farbe kann je nach Kundenwunsch beliebig angepasst werden.

10. Können zunächst Muster angefertigt werden?

Musterbearbeitungen können entsprechend den Projektanforderungen durchgeführt werden. Es wird empfohlen, die Probenabmessungen, Lochpositionen, den Zusammenbau und den Oberflächeneffekt vor der Massenproduktion zu bestätigen.
