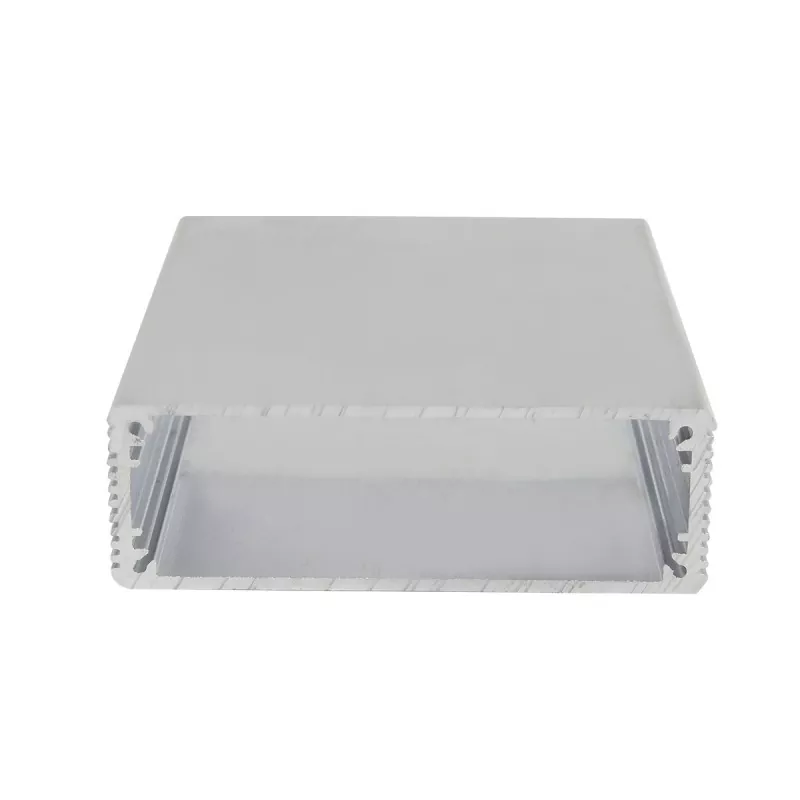

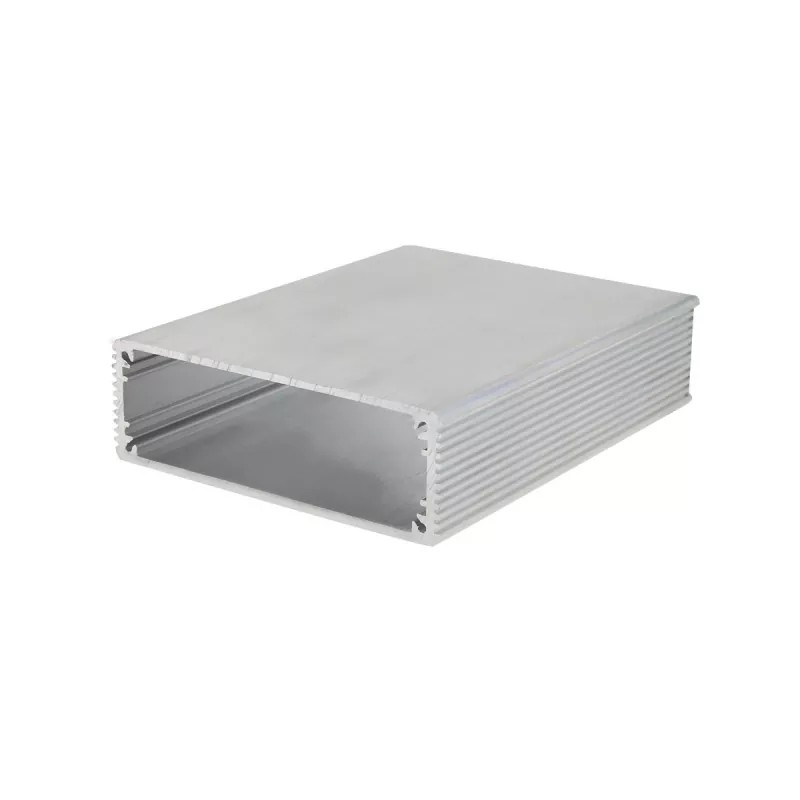

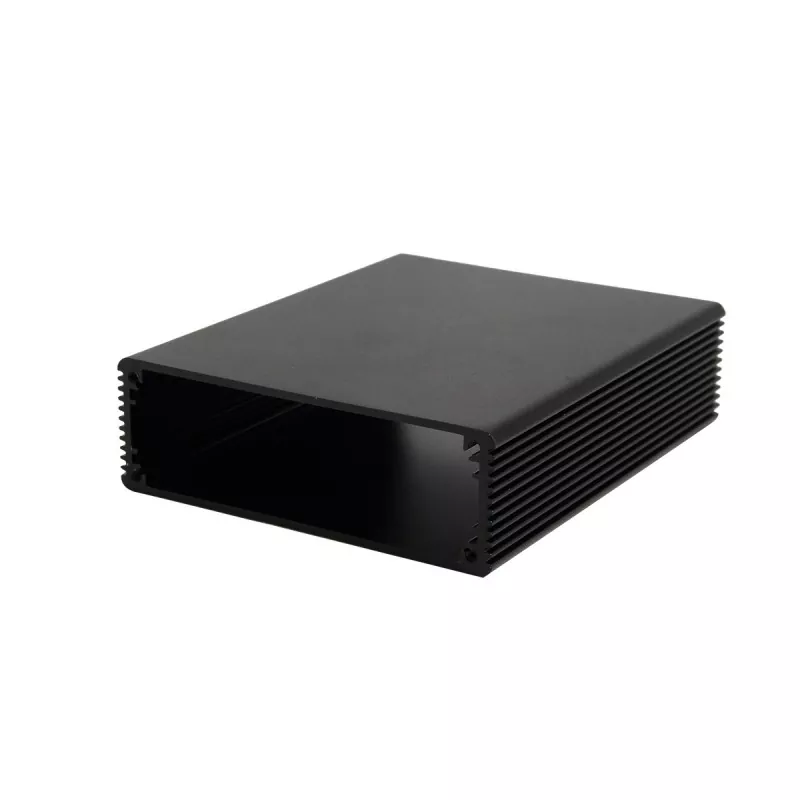

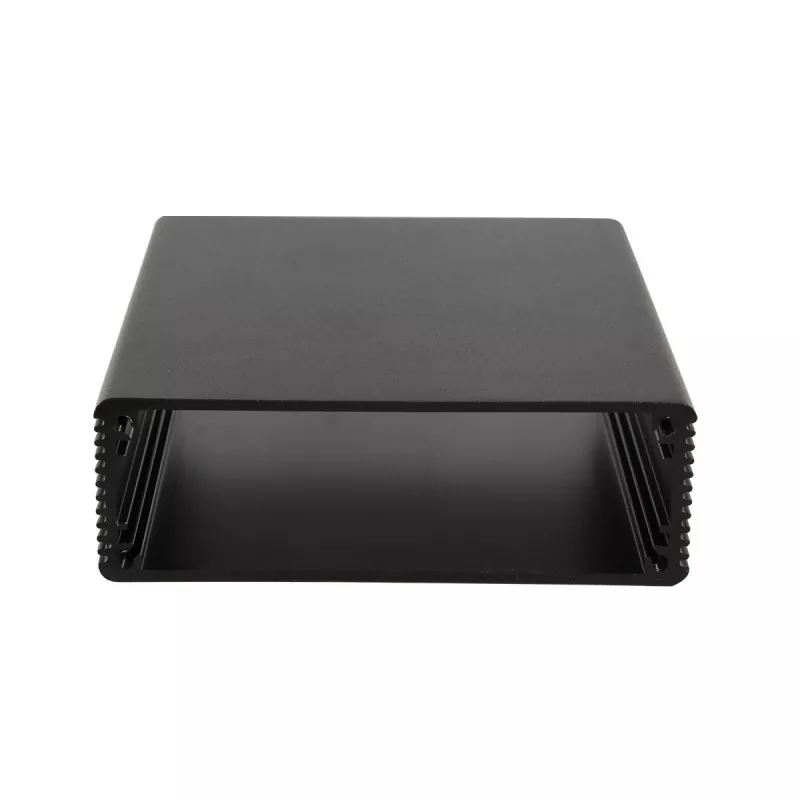

82×27 mm großes Aluminiumgehäuse für Kommunikations- und elektronisches Steuermodul

Die Breite von 82 mm bietet großzügigen seitlichen Platz für Leiterplatten, Steckverbinder und elektronische Komponenten, während die Höhe von 27 mm eine kompakte, flache Struktur gewährleistet. Daher eignet sich dieses Gehäuse besonders gut für elektronische Module, die ein umfangreiches seitliches PCB-Layout erfordern, aber keine sperrigen, hohen Komponenten enthalten. Das 82 × 27 mm große Aluminiumgehäuse für Kommunikations- und elektronische Steuermodule wird hauptsächlich für Kommunikationsmodule, elektronische Schnittstellenmodule, Signalumwandlungsmodule, Datenerfassungsmodule und kleine industrielle Steuermodule verwendet.

Hauptvorteile

1. Großzügiger seitlicher Layoutraum

Die Breite von 82 mm eignet sich für elektronische Produkte, die einen großen Leiterplattenmontagebereich erfordern, und erleichtert die Platzierung von Steckverbindern, Klemmenblöcken und anderen externen Schnittstellen an den Gehäuseenden.

Bei Modulen mit zahlreichen Schnittstellen ermöglicht der breite Querschnitt eine flexible Schnittstellenanordnung.

2. Geeignet für schlanke elektronische Geräte

Die Höhe von 27 mm trägt dazu bei, die Gesamtdicke des Geräts zu minimieren und bietet gleichzeitig mehr Innenraum als ultraschlanke Modelle.

Diese Struktur eignet sich für Standard-Leiterplatten und mittelgroße Komponenten und eignet sich daher ideal für Kommunikations- und Steuergeräte mit besonderen Dickenbeschränkungen.

3. Integrierte Leiterplatten- und Schnittstellenmontage

Der Aluminiumprofilkörper kann so bearbeitet werden, dass er zu den Leiterplattenabmessungen und der Gerätelänge passt, mit Ausschnitten für Schnittstellen, Montagelöchern und Gewindelöchern, die an die spezifische Produktstruktur angepasst sind.

Dies ermöglicht die Integration von Leiterplatten, Steckverbindern, Anschlüssen, Anzeigeleuchten und anderen Komponenten in einem einzigen, kompakten Aluminiumgehäuse.

4. Anpassbar an verschiedene Modullängen

Die Verwendung eines Aluminiumprofils als Hauptstruktur ermöglicht das Zuschneiden auf die erforderliche Länge; In Kombination mit Endplatten und Befestigungselementen bildet es ein komplettes Gehäuse, das für Leiterplatten und elektronische Module unterschiedlicher Länge geeignet ist.

Anwendbare Produkte und Anwendungsbereiche

Kommunikationsmodule

Das 82×27-mm-Profil eignet sich gut für Kommunikationselektronikmodule, die viel Platz für das PCB-Layout benötigen und gleichzeitig Einschränkungen bei der Gerätedicke haben.

Zu den anwendbaren Produkten gehören:

• Kommunikationsschnittstellenmodule
• Datenkommunikationsmodule
• Kommunikationskonvertierungsmodule
• Signalschnittstellenmodule
• Eingebettete Kommunikationsmodule

Diese Produkte erfordern typischerweise die Installation von Leiterplatten, Kommunikationsschnittstellen, Anschlüssen und Anzeigekomponenten auf begrenztem Raum; Die Abmessungen von 82 x 27 mm gleichen den seitlichen Platzbedarf mit der Gesamtdicke aus.

Elektronische Schnittstellen- und Signalumwandlungsmodule

Für elektronische Module, die mehrere Schnittstellen oder Signalumwandlung erfordern, bietet die Breite von 82 mm großzügigen Platz für die Schnittstellenanordnung, während die Höhe von 27 mm eine kompakte Gerätestruktur gewährleistet.

Zu den anwendbaren Produkten gehören:

• Schnittstellenkonvertierungsmodule
• Signalumwandlungsmodule
• Datenschnittstellenmodule
• Schnittstellenmodule für die industrielle Kommunikation
• Signalverarbeitungsmodule

Datenerfassungsmodule

Datenerfassungsmodule erfordern typischerweise die Installation von Leiterplatten, Anschlüssen, Anschlüssen und zugehörigen elektronischen Komponenten. Das 82×27-mm-Profil eignet sich für Datenerfassungsgeräte, die über eine große seitliche Anordnung, aber eine begrenzte Höhe für interne Komponenten verfügen.

Zu den anwendbaren Produkten gehören:

• Datenerfassungsmodule
• Kleine Datenverarbeitungsmodule
• Sensordaten-Schnittstellenmodule
• Industrielle Datenerfassungsgeräte

Kleine industrielle elektronische Steuermodule

Für kleine elektronische Module, die für den Einbau in Industrieanlagen oder Steuerungssystemen konzipiert sind, dient das 82×27-mm-Profil als ideale schlanke Aluminiumgehäuselösung.

Zu den anwendbaren Produkten gehören:

• Kleine Steuermodule
• I/O-Schnittstellenmodule
• Elektronische Steuermodule
• Industrielle Signalverarbeitungsmodule
• Eingebettete Steuergeräte

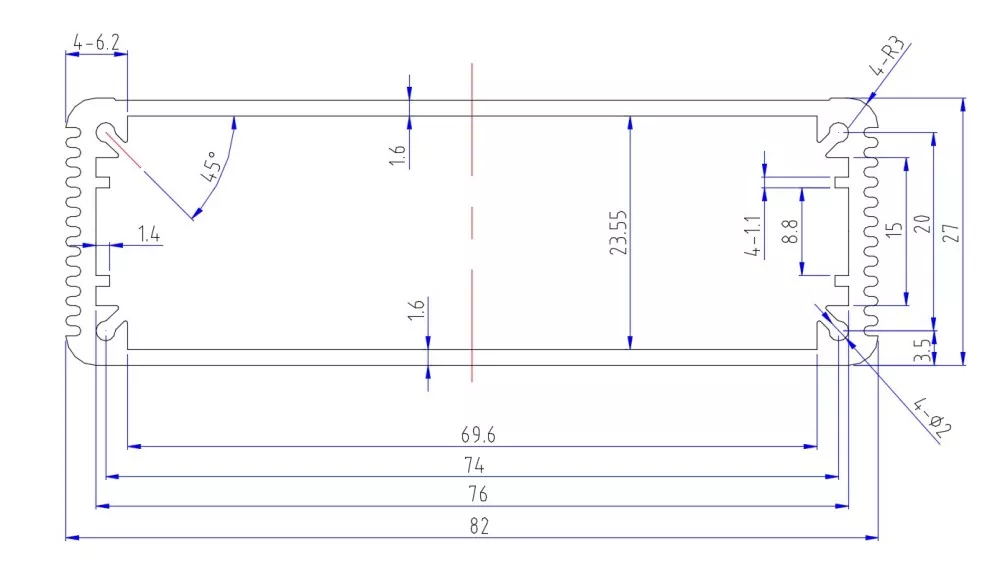

Technische Spezifikationen

Die tatsächliche Qualität der Aluminiumlegierung, die Wandstärke des Profils, die Innenabmessungen, die Produktlänge und die Bearbeitungstoleranzen müssen anhand der spezifischen Profil- und Produktzeichnungen bestätigt werden.

Kundenspezifische Bearbeitungsdienste

Fertigungskapazitäten

Boyuan verfügt über mehr als 20 Jahre Erfahrung in der Aluminiumgehäuse- und Chassisindustrie, betreibt eine Fabrik mit einer Fläche von etwa 10.000 Quadratmetern und verfügt über rund 300 Sätze standardmäßiger (offener) Formen. Die meisten Produktionsprozesse für diese Aluminiumgehäuse werden im eigenen Haus durchgeführt, einschließlich Aluminiumprofilschneiden, CNC-Bearbeitung, Bohren, Gewindeschneiden, Oberflächenbehandlung, Lasergravur, Siebdruck, Inspektion und Montage.

Die Fabrik nutzt hauptsächlich 3-Achsen-CNC-Bearbeitung. Basierend auf Kundenzeichnungen können wir Ausschnitte für Schnittstellen, Befestigungslöcher, Gewindelöcher und andere nicht standardmäßige Strukturmerkmale herstellen. Bestimmte Oberflächenbehandlungsprozesse, wie zum Beispiel das Eloxieren, werden aufgrund spezifischer Produktanforderungen ausgelagert.

Produkttypen nicht geeignet

Da das 27-mm-Profil einen flachen Querschnitt aufweist, ist bei Produkten mit erheblichen Anforderungen an die Innenhöhe eine sorgfältige Auswahl erforderlich.

Wir empfehlen, vor der Auswahl die Verfügbarkeit des internen Platzes für die folgenden Komponententypen zu überprüfen:

• Hohe Leistungsmodule
• Große Transformatoren
• Große Staffeln
• Mehrschichtige vertikale Leiterplatten
• Hohe Anschlüsse
• Elektronische Komponenten, die einen erheblichen Innenspielraum erfordern

Wenn die Hauptbeschränkung eher die Innenhöhe als die Leiterplattenbreite ist, sollte ein Aluminiumgehäuse mit einem höheren Profil basierend auf den tatsächlichen Komponentenabmessungen ausgewählt werden.

Muster- und Beschaffungsunterstützung

Vor der Massenproduktion des 82×27 mm großen Aluminiumgehäuses für Kommunikations- und elektronische Steuermodule können wir die Gehäusestruktur, Bearbeitungsabmessungen und Schnittstellenpositionen basierend auf Ihren spezifischen Produktanforderungen festlegen.

Wir empfehlen Ihnen, bei Ihrer Anfrage folgende Informationen anzugeben:

• Anforderungen an die Produktabmessungen
• Erforderliche Gehäuselänge
• Leiterplattenabmessungen und Montageorte
• Arten und Orte von Schnittstellen, die eine Bearbeitung erfordern
• Spezifikationen für Montageloch und Gewindeloch
• Oberflächenbehandlung und Farbwünsche
• Logo- und Kennzeichnungsanforderungen
• Geschätzte Bestellmenge
• 2D-Zeichnungen oder 3D-Modelle (falls verfügbar)

Wenn noch keine vollständigen Zeichnungen verfügbar sind, können Sie Produktabmessungen, Leiterplattenabmessungen und Montageanforderungen angeben, um uns bei der Festlegung des geeigneten Bearbeitungsplans zu helfen.

Werkstattschau

FAQ

F: Für welche Produkte ist das 82 × 27 mm große Aluminiumgehäuse für Kommunikations- und elektronische Steuermodule geeignet?

A: Es eignet sich hauptsächlich für schlanke Kommunikationsmodule, elektronische Schnittstellenmodule, Signalumwandlungsmodule, Datenerfassungsmodule und kompakte industrielle elektronische Steuermodule.

F: Ist das 82×27-mm-Gehäuse für die Leiterplatteninstallation geeignet?

A: Ja. Die Breite von 82 mm bietet ausreichend Platz für das seitliche PCB-Layout; Die spezifischen PCB-Abmessungen, die untergebracht werden können, sollten jedoch anhand der tatsächlichen Innenabmessungen des Profils überprüft werden.

F: Kann die Länge des 82×27 mm großen Aluminiumgehäuses individuell angepasst werden?

A: Ja. Das Gehäuse kann je nach den Abmessungen der Leiterplatte, der internen elektronischen Komponenten und des endgültigen Geräts auf Länge zugeschnitten und bearbeitet werden.

F: Können Aussparungen für Kommunikationsschnittstellen und Anschlüsse gefertigt werden?

A: Ja. Merkmale wie Kommunikationsschnittstellen, Steckverbinder, Anschlüsse, Befestigungslöcher und Gewindelöcher können gemäß Produktzeichnungen bearbeitet werden.

F: Können Logos angebracht werden?

A: Ja. Logos und Produktmarkierungen können je nach Produktanforderung per Lasergravur oder Siebdruck aufgebracht werden.
